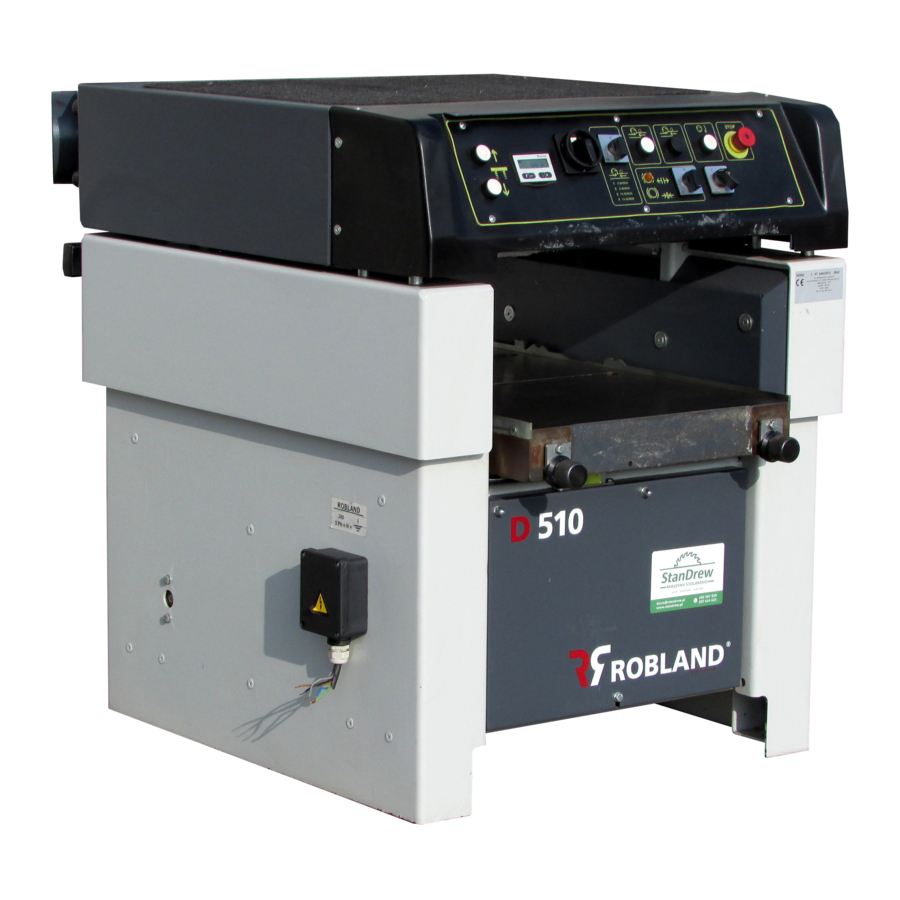

Inhaltszusammenfassung für Robland D 510

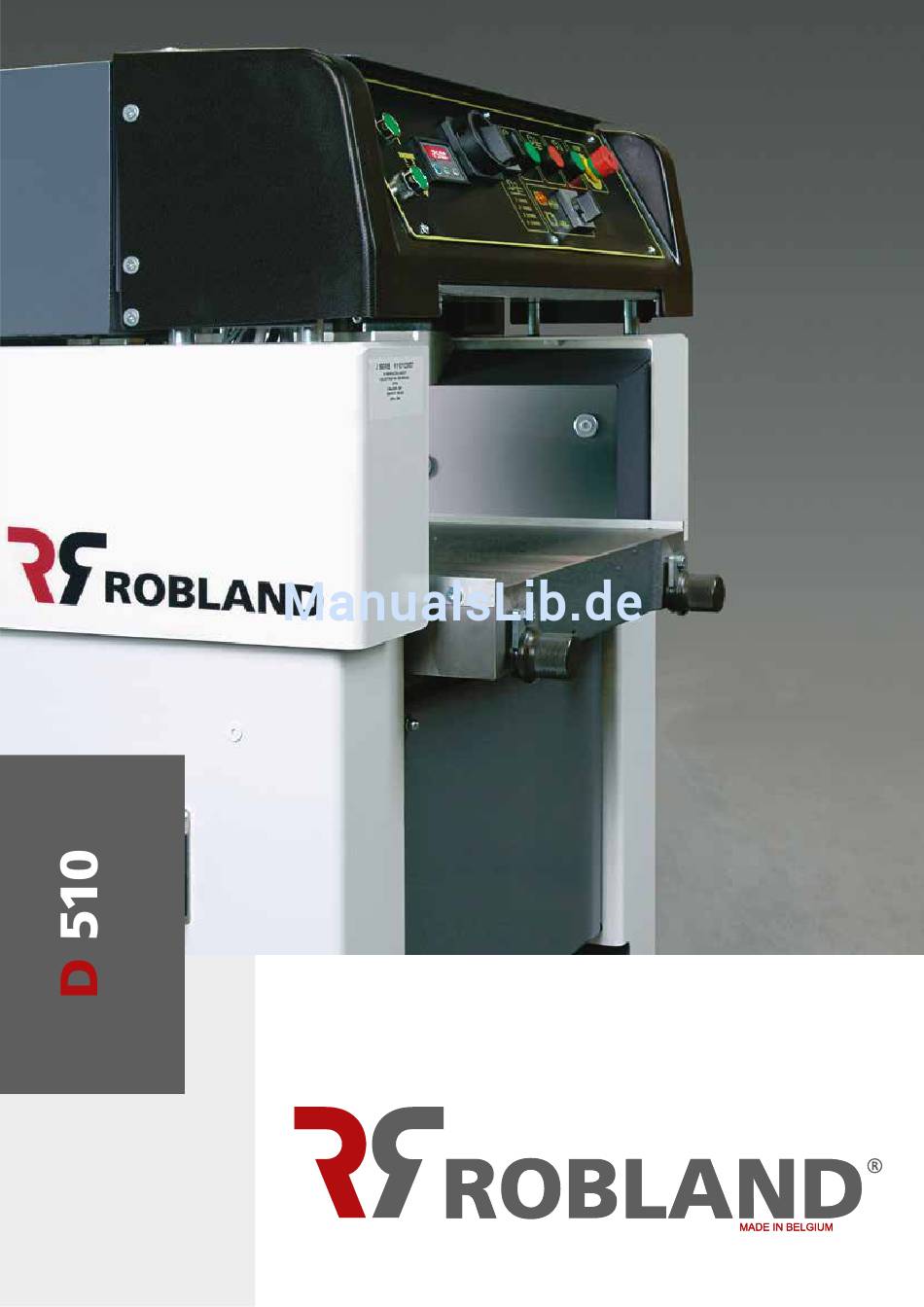

- Seite 1 Nederlands Français Deutsch English...
- Seite 56 Nullung, Digital Ablesung ELGO (OPTIE) Vorschub Einstellung Rollen im Dickentisch Option Wartung und pflege der Maschine Wechseln und Spannen des Riemens Nachjustierung der Bremse des Motors Spannen des Kettens Fehlersuche und Behebung Namenliste Elektrische Teile D-510 V0214 D 510 Deutsch English Français Nederlands...
-
Seite 57: Ce-Zertifikat
CE-Zertifikat V0214 D 510 Nederlands Français English Deutsch... -
Seite 58: Wichtige Hinweise Für Die Bestellung Von Ersatzteilen
- Maschinentyp - Ausgabenummer der Betriebsanleitung - Artikelnummer und Anzahl - Versandart mit genauer Anschrift NUR ORIGINAL-ERSATZTEILE VON ROBLAND VERWENDEN ! !!! Achtung Arbeiten mit Holzbearbeitungsmaschinen kann sehr gefährlich sein, wenn dies auf unsichere Art und Weise erfolgt. Es liegt in Ihrem eigenen Interesse, immer die an der Maschine angebrachten Sicherheitsvorrichtungen zu benutzen. -
Seite 59: Gebrauchsanweisung
Staubemissionswerte gewährleisten zu können, darf die Maschine nur mit einer Absau- geinrichtung, die so stark ist ,dass an der Anschlussstelle eine Luftgeschwindigkeit von mindestens 20m/s erreicht wird, verwendet werden. Es dürfen nur Werkzeuge verwendet werden die den gültigen Vorschriften der Berufsgenossenschaft entsprechen. V0214 D 510 Nederlands Français English Deutsch... -
Seite 60: Vorgesehene Arbeitstechniken
Die nach ISO 7960-Anhang D - ermittelten Arbeitsplatz bezogenen Lärm Emissionswerte betragen an der Werkstückaufgabe der Maschine: Leerlauf Schalldruck Schalleistung Dickenhobeln 86 dB (A) 97 dB (A) (5) Der Höchstwert von 130 dB (A) wurde in keinem Fall überschritten. V0214 D 510 Deutsch English Français Nederlands... -
Seite 61: Technische Daten D-510
Dickentischwalzen einstellbar 2 OPTION Digitale Tisch-Positionsanzeige Standard Höhenverstellung des Dickentisches Standard Sicherheitsschalter Absaughaube Standard Absaugstutzen Maschine CE Ausführung Standard Antrieb Hobelwelle über 2 Zahnriemen Standard Antrieb Vorschubwalzen über Kette Standard Hobelmesser - Einstellehre Standard V0214 D 510 Nederlands Français English Deutsch... -
Seite 62: Allgemeine Abmessungen
Allgemeine Abmessungen Algemene afmetingen Algemene afmetingen V0214 D 510 Deutsch English Français Nederlands... -
Seite 63: Transport Und Inbetriebnahme
Boor hiertoe gaten volgens het grondplan van de machine, bevestig de machine met draadeinden van M10 en 150 mm lang. draadeinden van M10 en 150 mm lang. fig.1 fig.1 fig.2 fig.2 Abb.1 Abb.2 V0214 D 510 Nederlands Français English Deutsch... -
Seite 64: Anschluss An Die Hausleitung
Wartezeit, bis sich die Kontakte abgekühlt haben, kann die Maschine wieder eingeschaltet werden. Auf jedem Fall muss Überlastung vermieden werden. Hat eine dieser Sicherungseinrichtungen sich ausgelöst, muss erst die Ursache der Störung beseitigt werden. Abb.3 Abb.4 V0214 D 510 Deutsch English Français Nederlands... -
Seite 65: Starten Der Maschine
Absaugeinrichtung betrieben werden die so stark ist, dass an der Absaugöffnung der Maschine eine Luftgeschwindigkeit von 20 m/sec. erreicht wird. Tisch auf - Digital Not aus Schalter Vorschub Ablesung unten Bremslösschalter Hauptschalter Start Vorschub Start Hauptmotor Interrupteur manuel ‘Etoile-Triangle’ Stop Vorschub Abb.5 V0214 D 510 Nederlands Français English Deutsch... -
Seite 66: Absaugung
Wenn dies nicht der Fall ist, werden die Messer beim Einschalten der Maschine aus der Hobelwelle herausgeschleudert. Bremslösschalter wieder ausschalten, Probellauf durchführen und danach die Messer noch einmal nachziehen. Trage immer Sicherheits- Hanschuhe beim Messerwechseln Einstellehren Absaughaube- Rückschlagsicherungsbolzen Nach Hinten ziehen zum entrasten Abb.6 V0214 D 510 Deutsch English Français Nederlands... -
Seite 67: Sicherheitsvorschriften Beim Dickenhobeln
Stufe 3: 1000 Hz solange die beiden Tasten F und Inc/Abs gedrückt werden Es empfiehlt sich, kurz vor Erreichen des gewünschten Istwertes die Tasten zu lösen und dann mit der Stufe 1 die Endeinstellung vorzunehmen. Skala auf 0 stellen: gleichzeitig Tasten F und set drücken. V0214 D 510 Nederlands Français English... -
Seite 68: Vorschub Einstellung
Führen Sie das Werkstück in die Maschine ein, bis die vordere Vorschubwalze greift. Halten Sie das Werkstück, wenn es auf der Hinterseite herauskommt fest, damit es am Werkstückende nicht abkippt. Hier empfehlt sich die Verwendung von einer Tischverlängerung ! Start Vorschubmotor Vorwahlschalter Vorschub Abb.8 V0214 D 510 Deutsch English Français Nederlands... -
Seite 69: Rollen Im Dickentisch Option
- Gewindespindeln und Dicktentisch-Höhensaulen schmieren, dazu Dicktentisch ganz nach oben drehen und mit WD 40 schmieren; - Rückschlagsicherungen von Harzreste befreien: Die Rückschlagsicherungen müssen nach Aufheben durch das Eigengewicht wieder herunterfallen; - Transportwalzen: etwaige Harzreste entfernen; - Getriebevorschubketten: leicht einölen; V0214 D 510 Nederlands Français English Deutsch... -
Seite 70: Wechseln Und Spannen Des Riemens
Spannen Sie den Riemen nur soweit, bis die gewünschte Kraftübertragung erreicht ist. Ist der Riemen jedoch nicht mehr in einem guten Zustand, muss dieser getauscht werden. A type A54 (13x1380) D type SPZ 875 B type SPZ 750 C type SPZ 662 V0214 D 510 Deutsch English Français Nederlands... -
Seite 71: Nachjustierung Der Bremse Des Motors
Der Luftspalt zwischen Bremse und Scheibe ist werksseitig auf 0,25 mm eingestellt. 1 Motorgehäuse 2 Keil 3 Feder 4 Motorwelle 5 Luftspalt 6 Magnetspule 7 Beweglicher Scheibe 8 Feststellmutter 9 Justierschraube 10 Scheibe 11 Lüfterrad 12 Bremsbelag V0214 D 510 Nederlands Français English Deutsch... -
Seite 72: Spannen Des Kettens
- Abgenutzter Keilriemen - Stumpfes Werkzeug Vibrieren der Maschine mit laufendem Werkzeug: - Abgenutzter Keilriemen Überlastungsschutz springt an: - Kann durch sehr starke übernormale Belastung eintreten: einige Zeit warten bis Schutzschalter abgekühlt ist. V0214 D 510 Deutsch English Français Nederlands... -
Seite 73: Namenliste Elektrische Teile D-510
Magnetschalter ‘Linie’ Magnetschalter ‘Dreieck’ Magnetschalter ‘Stern’ MagnetschalterVorschub Magnetschalter Tischhub Motorbremse Hauptmotor 400/690 Volt 5,5 kW (Option 7,5 kW) Vorschubmotor 400 Volt 0,18/0,37 kW Vorschubmotor 400 Volt 0,37/0,55 kW Elgo Z20 Digital Positionsanzeige Frequenz Variator V0214 D 510 Nederlands Français English Deutsch... - Seite 74 V0214 D 510 Deutsch English Français Nederlands...
