Bogenfräsanschlag Option (Abb.22 )
Zum Schablonenfräsen ist der Gebrauch vorgenannten Gerätes zwingend vorgeschrieben.
Frässpindeldurchmesser = 30 mm
Werkzeugdurchmesser : max. 150 mm
Aufbau
Fräsanschlag mit der Feststellschraube und dem Passtift auf der Tischplatte befestigen
(entsprechende Bohrungen sind in der Tischplatte vorhanden).
Einstellung
Führungs-Anlaufring nach Werkstückhöhe und Werkstückposition einstellen, Andruckring in
der Höhe so einstellen, dass er noch einen leichten Druck ausübt, horizontal so einstellen,
dass er das Werkstück maximal abdeckt. Die Frästiefen-Feineinstellung wird mit dem
Feststellknopf vorgenommen.
Das Fräswerkzeug sollte möglichst in oder unter Frästischhöhe eingesetzt werden, um ein
sicheres Arbeiten zu gewährleisten.
Vor Arbeitsbeginn sollten alle Griffe und Knöpfe auf festen Sitz überprüft werden.
Anlauffräsen, auch als Bogenfräsen bezeichnet, ist das Fräsen von geschweiften Werkstücken
am Anlaufring oder Anlaufbrille.
Dieser Arbeitsgang wird, so es die Grösse des Werkstückes zulässt, meist mit Schablonen
durchgeführt. Diese Schablonen können Sie auch selbst, z.B. aus 16 mm starken
Schichtholzplatten herstellen.
Wird das Werkstück nicht allseitig bearbeitet ist eine an beide Enden ca. 5 cm verlängerte
Schablone zu empfehlen, weil dadurch ein sicheres Anfräsen gewährleistet ist. Bei Auf-oder
Einlegeschablonen lassen sich Griffe anbringen, die eine sichere Führung ermöglichen. Das
Werkstück muss mit einem geeigneten Spannmittel in der Schablone festgespannt sein.
Durch aufleimen von Schleifpapier auf der Schablone wird ein Verrutschen des Werkstückes
sicher verhindert.
Anlauffräsarbeiten können mit den Anlauffrässchutzhaube entweder mit Anlaufringen oder
Anlaufbrille durchgeführt werden. Je nach Frässchablone wird der Anlaufring oder
Anlaufbrille über oder unter dem Fräswerkzeug montiert.
Stellen Sie die Anfahrleiste auf der zuführenden Seite so nahe wie möglich an den
Messerflugkreis an und ziehen Sie fest an.
Bogenfräsarbeiten dürfen nur im Gegenlauf durchgeführt werden! Beim Anfräsen ist darauf
zu achten dass die Hände möglichst weit von Messerflugkreis enfertnt sind (mind. 10 cm).
Führen Sie nun die Schablone mit dem gespannten Werkstück langsam entlang der
Anfahrleiste gegen das rotierende Fräswerkzeug und dann der Schablonenform entlang,
wobei Sie die Schablone immer gegen den Anlaufring bzw. gegen die Anlaufbrille drücken.

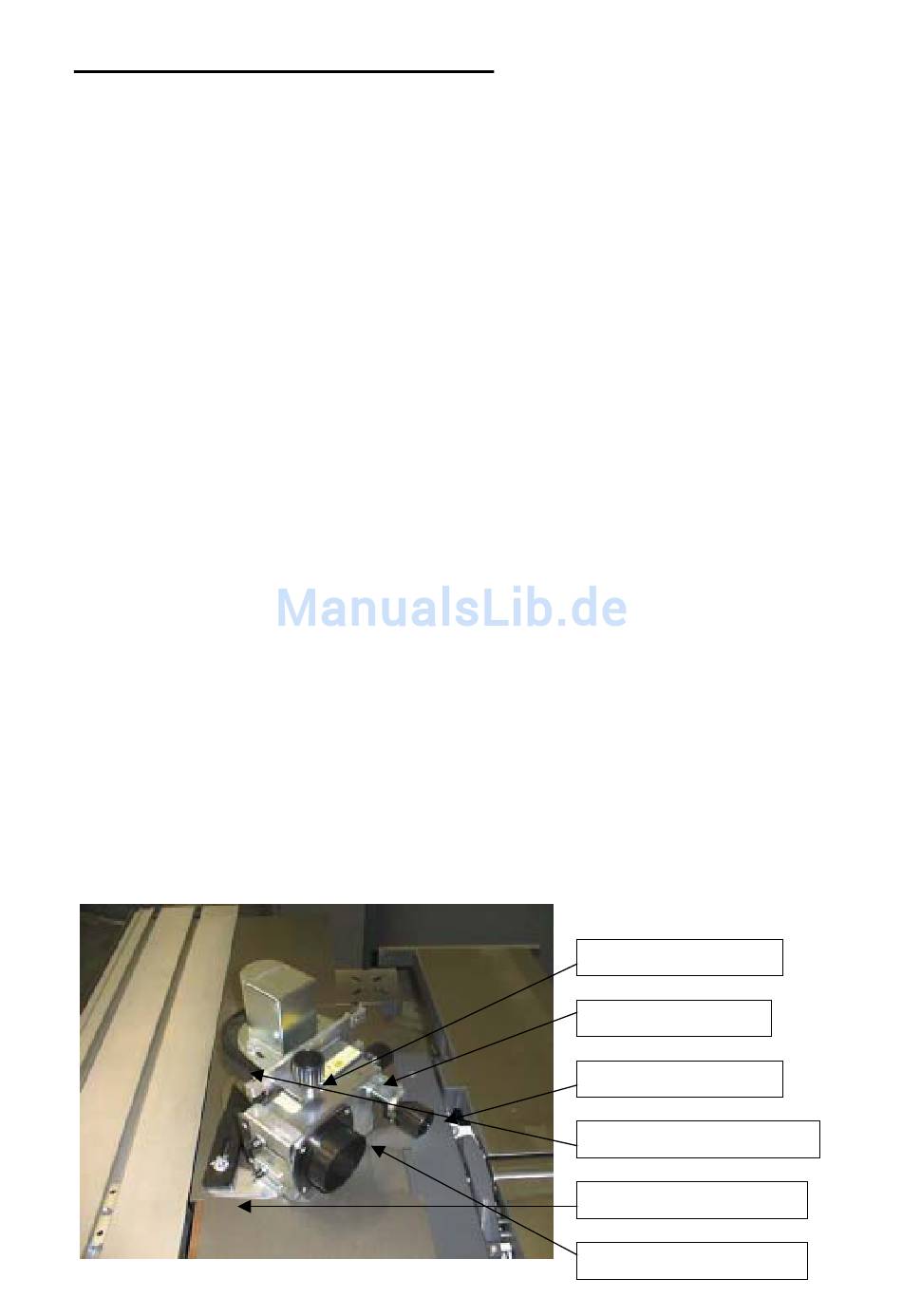

Abb.22
22
Befestigungsschraube
Arretierschraube
Frästiefeneinstellung
Andrückring-Handschutz
Zuführungsanschlag
Bogenfräsanschlagkörper
