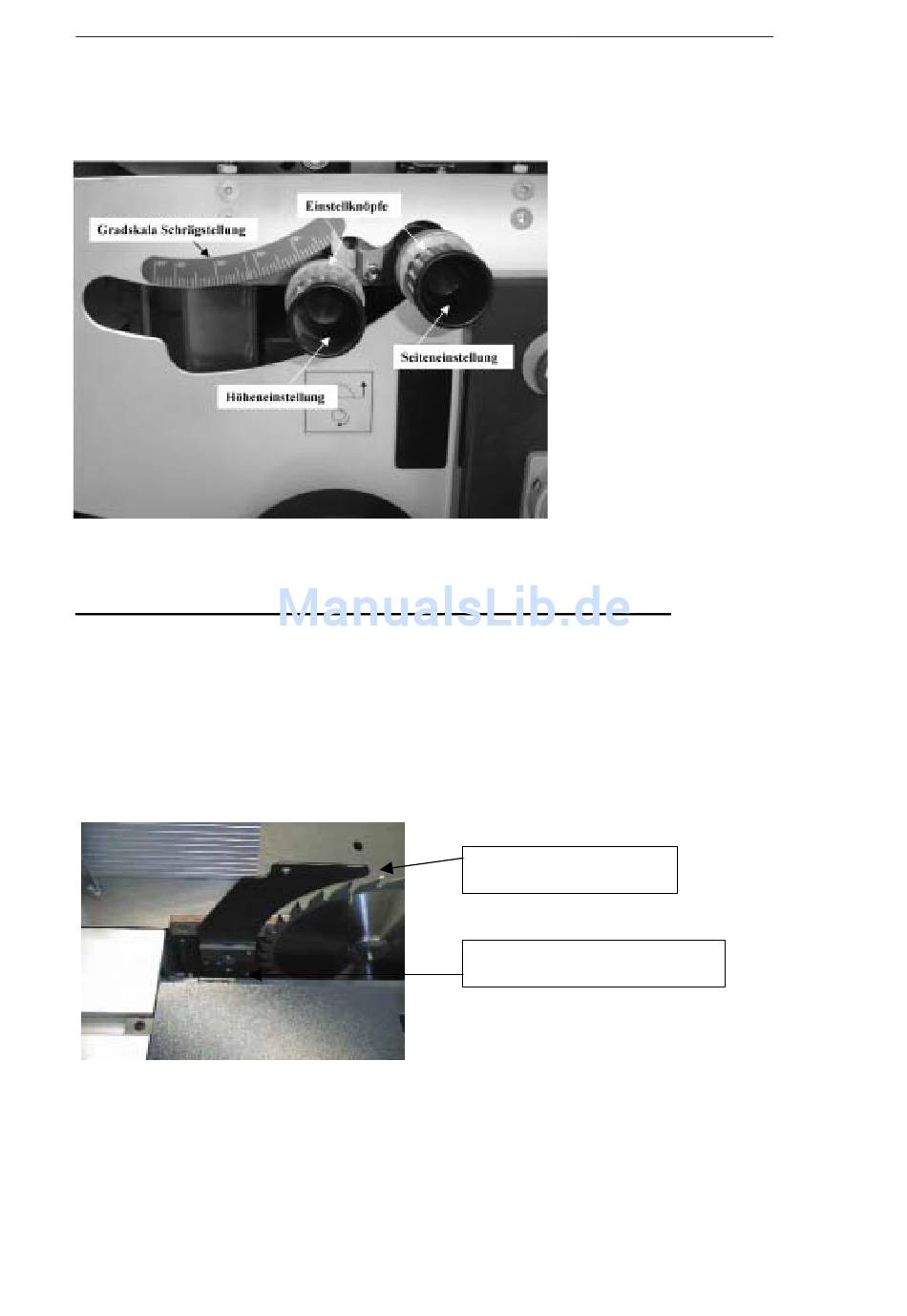

Schrägverstellung des Hauptsägeblattes und des Vorritzers (Abb. 7.2)
Die Schrägverstellung der Sägeeinheit geschieht über dem an der Vorderseite der Maschine befindlichem Handrad, und
kann nach Erreichen des gewünschten Winkels, mit dem Klemmhebel im Handgriff arretiert werden.
Die jeweilige Gradzahl, stufenlos von 90° bis 45°, kann an der Gradskala abgelesen werden.
Die 90° und 45 ° Anschlagschrauben sind bereits vom Werk eingestellt, und dürfen nicht nachgestellt werden.
Abb. 7.2
Einstellung und Verwendung der Spaltkleile (Abb.8)
Der mit der Maschine mitgelieferte Spaltkeil deckt den Bereich von Sägeblattdurchmesser
200-250 mm ab. Die stärke des Spaltkeils muss zwischen Sägezahnbreite und
Blattkörperstärke liegen um einen Rückschlag zu vermeiden. Seitliche Justierung des
Spaltkeils erfolgt durch Justierung der 3 Schrauben um Halterungsblock (3).
Stellen Sie den Spaltkeil (1) so ein dass der Abstand zwischen Sägeblatt und Spaltkeil an
jeder Stelle der gesamten Schnittbreite maximal 3 mm ist.
Klemmen Sie nach der Justierung den Spaltkeil (1) mit dem Maschinenschraube (2) fest.
12
Maximal Abstand 3 mm
Justier-und Spannschraube
Abb.8
13
