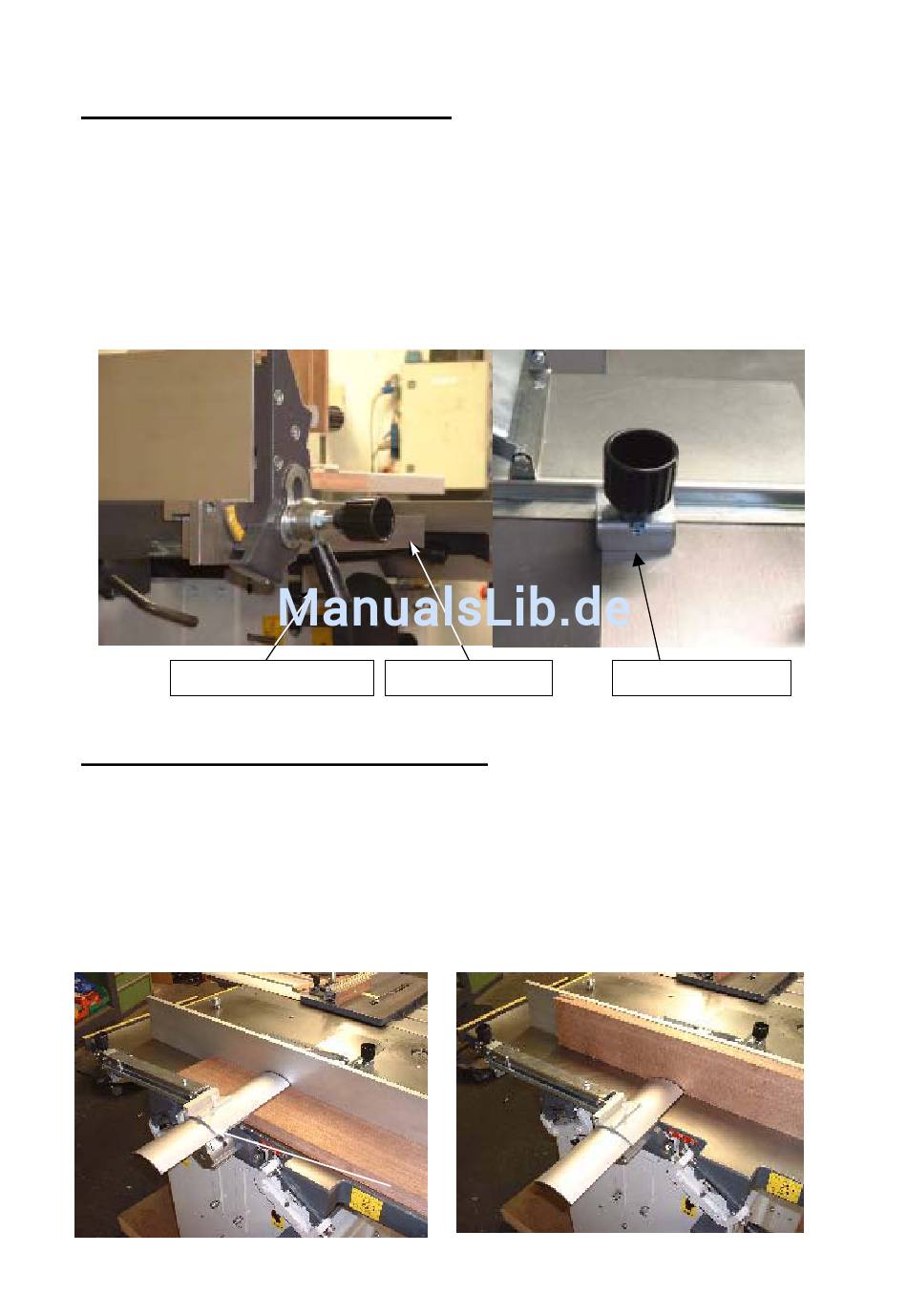

Abricht-Anschlaglineal (Abb.26)
Schrauben Sie das Anschlaglineal an den Aufnahmetisch mit dem Klemmhebel fest.
Nach Lösen des Rändelschraubes ist das Anschlaglineal mit Hobelschutz in der Breite
verstellbar.
Nach Lösen der Klemmhebel und Rändelschraube kann das Anschlaglineal auf einen
beliebigen Winkel zwischen 45° und 90° eingestellt werden.
Die Anschlag-Stellschrauben für 90° und 45° befinden sich im Halterungsblock der
Anschlagschiene selber.
Anschlag-Klemmhebel
Rändelschraube
Klemmbügel rechts
Abb.26
Abricht-Brückenschutz (Abb.27,28)
Schrauben sie den Abrichtbrückenschutz an der rechten Seite des abnehmenden
Abrichttisches mit den Klemmschrauben fest. Schieben Sie die Abdeckschiene seitlich in den
Halter. Die Schutzschiene kann nach Lösen der Klemmung stufenlos verschoben und der
Werkstückbreite angepasst werden.
Die Höhe der Schutzschiene relativ zu den Abrichttischen kann mit der Rändelschraube
eingestellt und der Werkstückdicke angepasst werden.
Abb.27
Abb.28
25
