Renson Fixscreen 100 Solar Montagerichtlinien Seite 8

Fixscreen
de
4

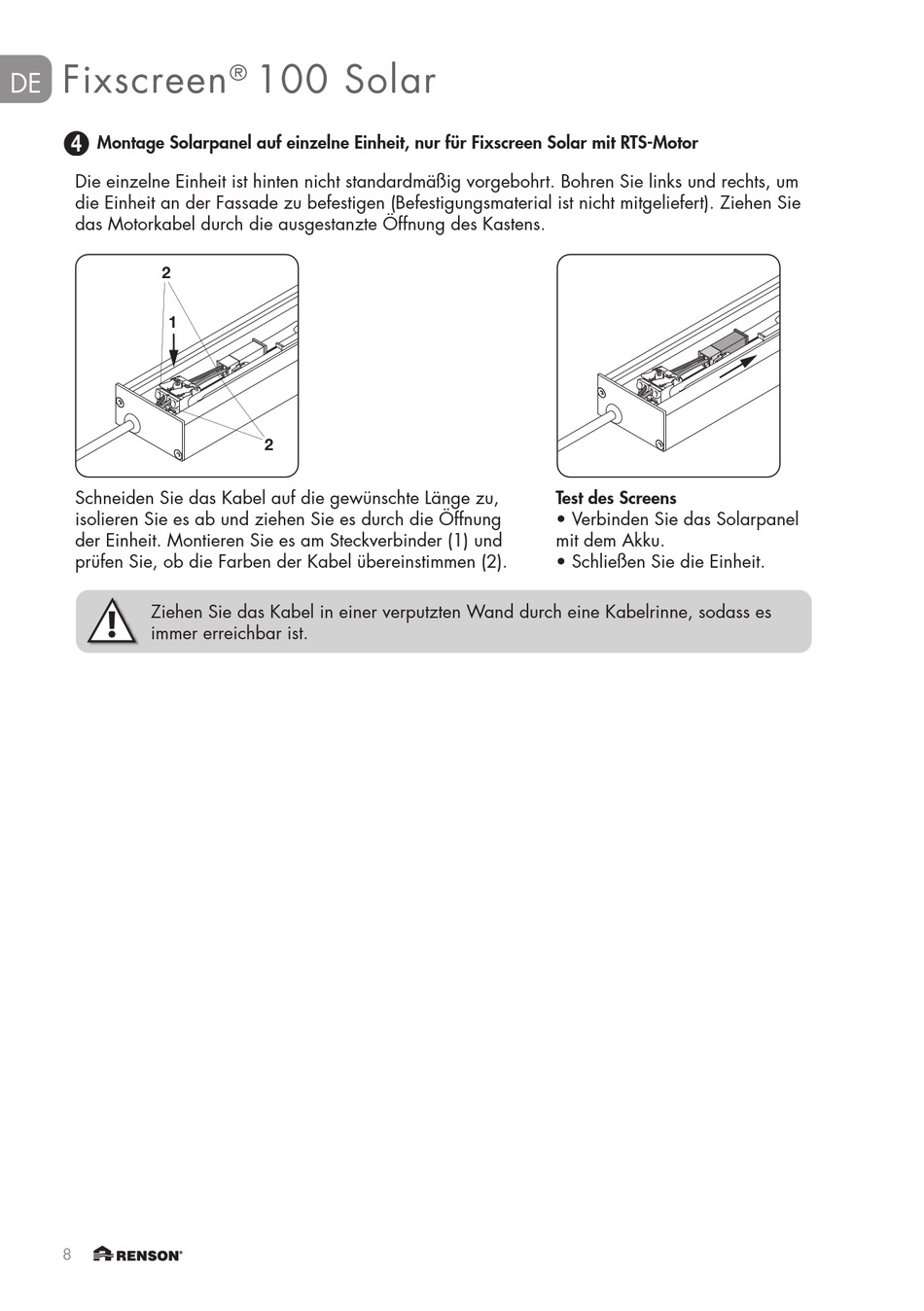

Montage Solarpanel auf einzelne Einheit, nur für Fixscreen Solar mit RTS-Motor
Die einzelne Einheit ist hinten nicht standardmäßig vorgebohrt. Bohren Sie links und rechts, um
die Einheit an der Fassade zu befestigen (Befestigungsmaterial ist nicht mitgeliefert). Ziehen Sie
das Motorkabel durch die ausgestanzte Öffnung des Kastens.
2
1
Schneiden Sie das Kabel auf die gewünschte Länge zu,
isolieren Sie es ab und ziehen Sie es durch die Öffnung
der Einheit. Montieren Sie es am Steckverbinder (1) und
prüfen Sie, ob die Farben der Kabel übereinstimmen (2).
Ziehen Sie das Kabel in einer verputzten Wand durch eine Kabelrinne, sodass es
immer erreichbar ist.
8
100 Solar
®
2
Test des Screens
• Verbinden Sie das Solarpanel
mit dem Akku.
• Schließen Sie die Einheit.
