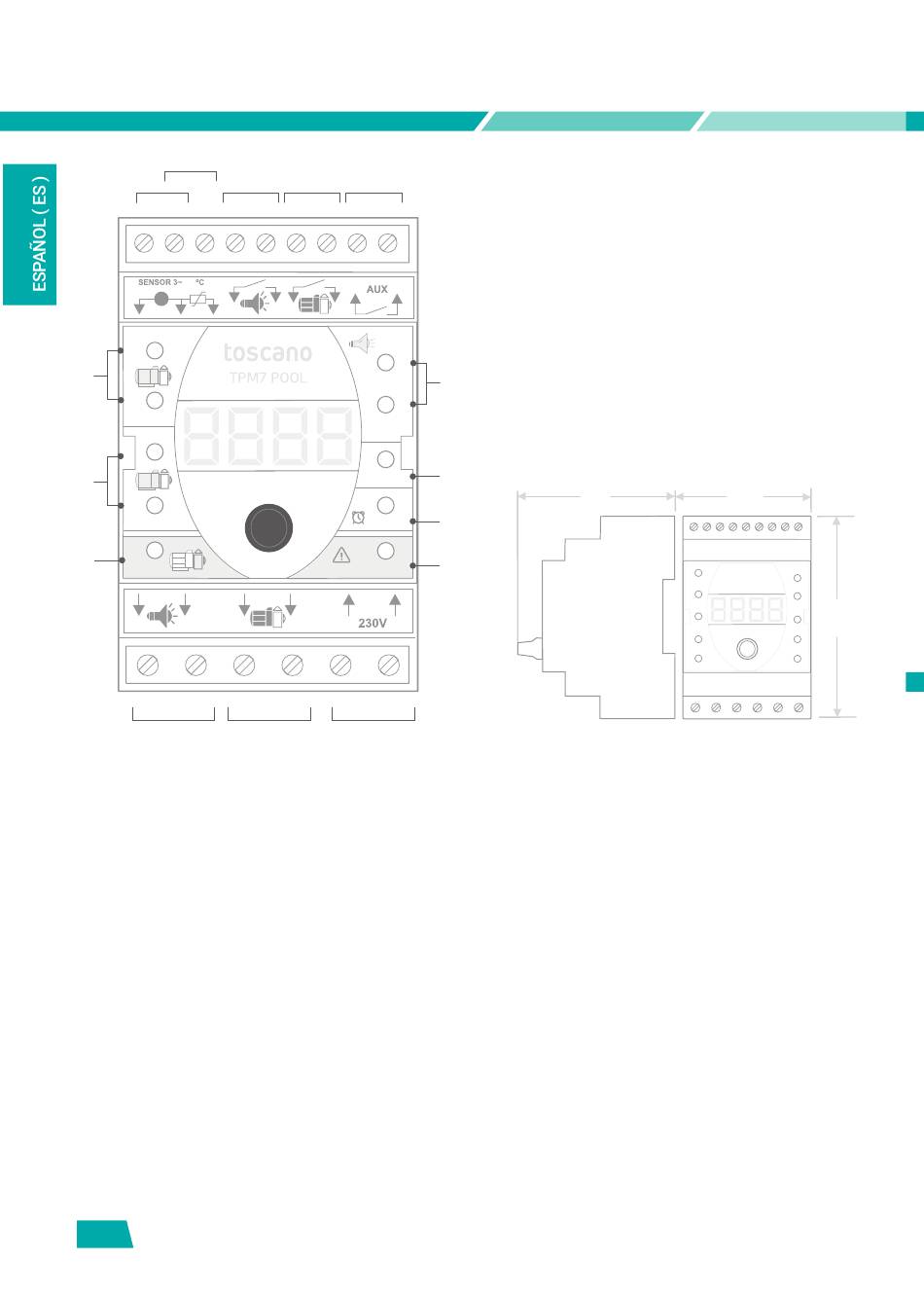

1. DISPOSICIÓN FRONTAL
B
C
A
ON
5
1
OFF
ON
6
2
push to
reset
OFF
7
F
Bornas de conexionado
A. Entrada transformador (In>14A)
B. Entrada relé de bomba de calor y/o
sonda de temperatura ambiente
C. Entrada de control de iluminación
D. Entrada de control de la depuradora
E. Salida del relé auxiliar (libre potencial)
F. Conexión transformador focos
G. Conexión de la depuradora
H. Entrada de alimentación
2
Distribuido por Adajusa
D E
ON
OFF
AUX
push>4s
man
G H
1
2
73
mm
3
4
Pilotos
1. Programa de iluminación (ON/OFF)
2. Salida auxiliar
3. Hora actual
4. Alarma / Calibración
5. Programa de filtrado 1 (ON/OFF)
6. Programa de filtrado 2 (ON/OFF)
7. Bomba en marcha
53
mm
91
mm
