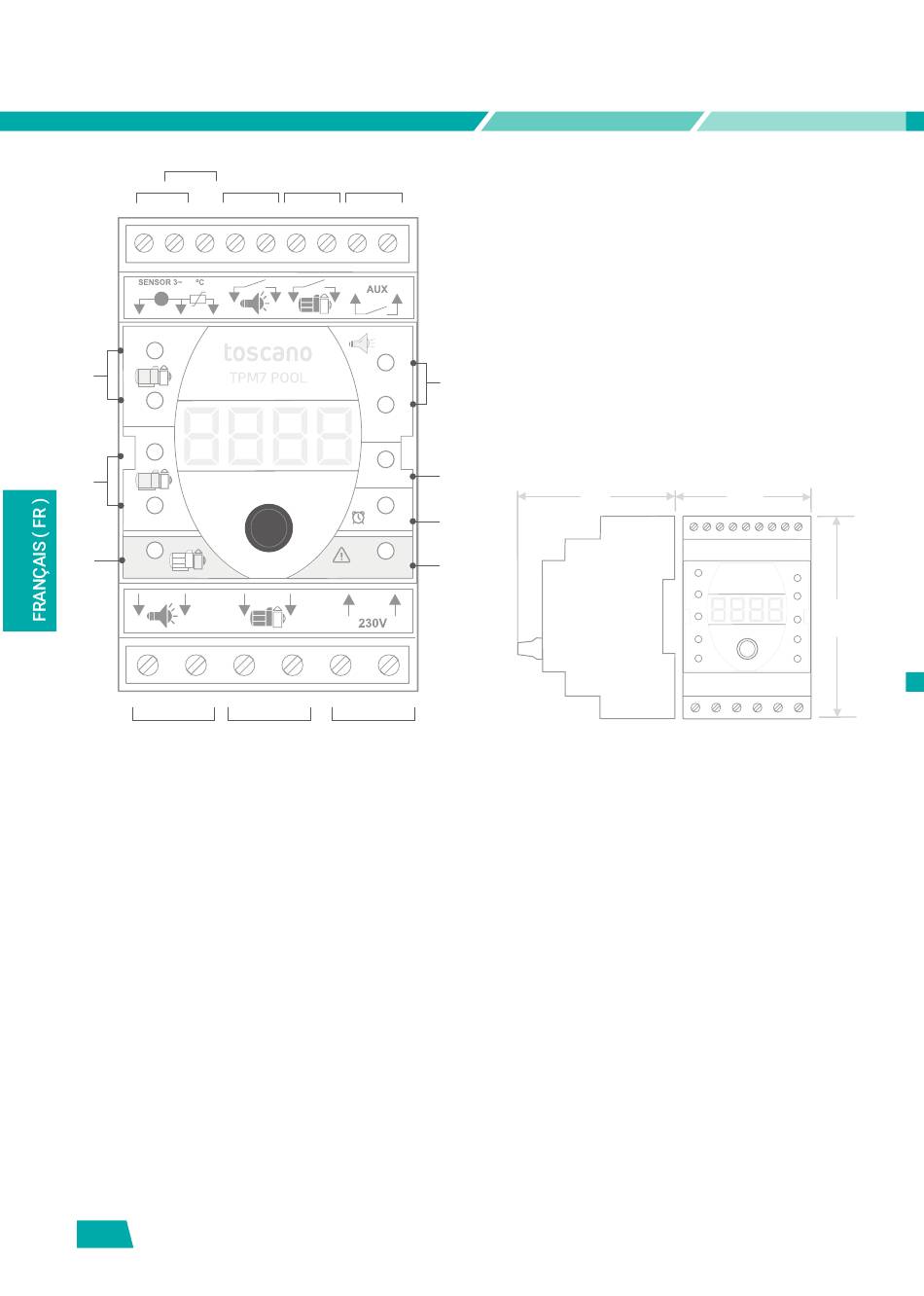

1. DESCRIPTIF FAÇADE
B
C
A
ON
5
1
OFF
ON
6
2
push to
reset
OFF
7
F

Bornes de raccordement

A. Entrée du transformateur de courant
(In>14A)
B. Entrée relai pour pompe de chaleur et
/ou capteur de température ambiante
C. Entrée contrôle éclairage
D. Entrée contrôle de l'épurateur
E. Sortie relai auxiliaire (libre potentiel)
F. Branchement
projecteurs
G. Branchement de l'épurateur
H. Entrée alimentation
22
Distribuido por Adajusa
D E
ON
OFF
AUX
push>4s
man
G H
transformateur des
1
2
73
mm
3
4
Témoins lumineux
1. Programme d'éclairage (ON/OFF)
2. Sortie auxiliaire
3. Heure actuelle
4. Alarme / Réglage
5. Programme de filtrage 1 (ON/OFF)
6. Programme de filtrage 2 (ON/OFF)
7. Épurateur en marche
53
mm
91
mm
