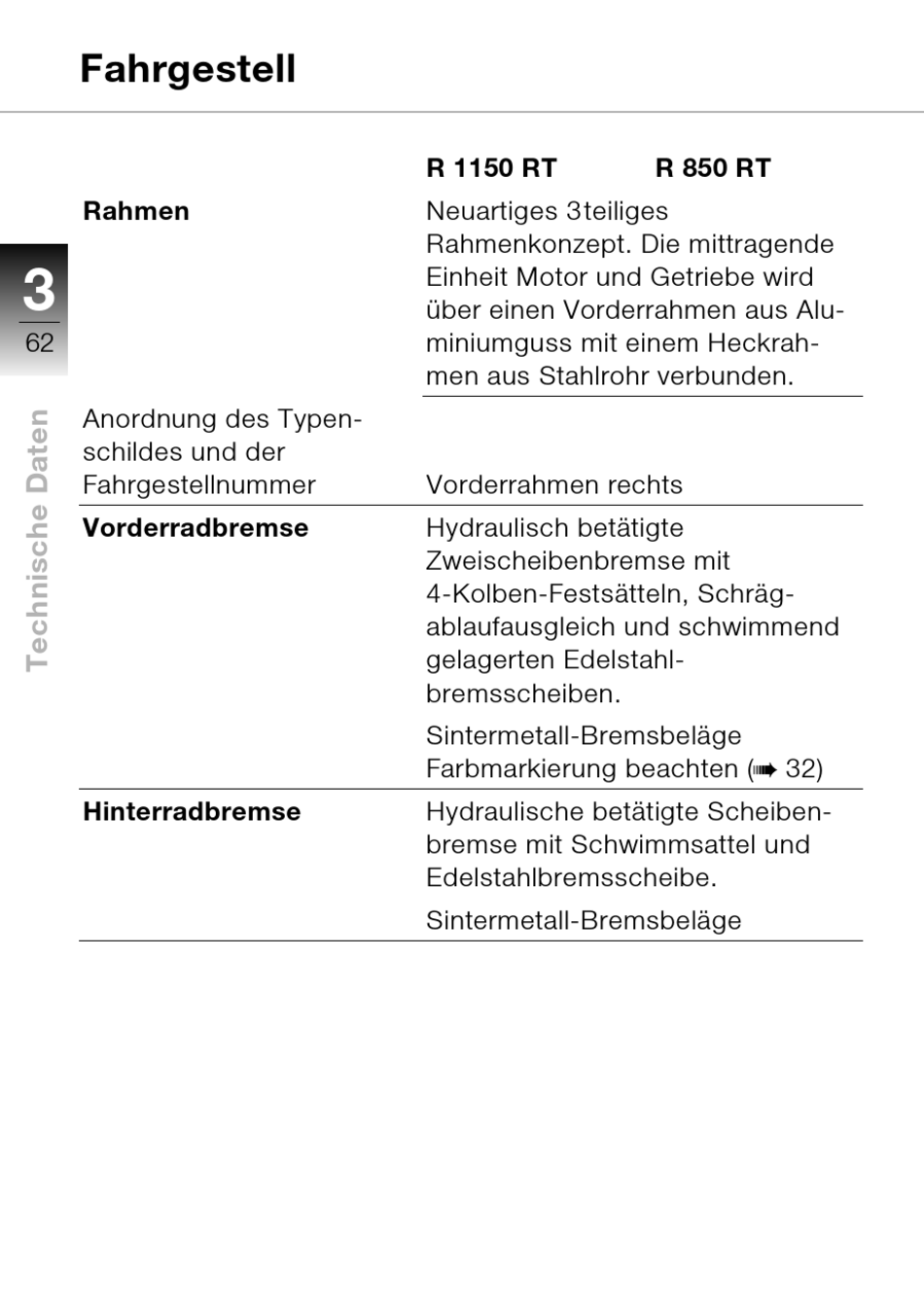

BMW Motorrad R 850 RT 2004 Wartungsanleitung Seite 64

Fahrgestell
Rahmen
3
62
Anordnung des Typen-
schildes und der
Fahrgestellnummer
Vorderradbremse
Hinterradbremse
R 1150 RT
Neuartiges 3teiliges
Rahmenkonzept. Die mittragende
Einheit Motor und Getriebe wird
über einen Vorderrahmen aus Alu-
miniumguss mit einem Heckrah-
men aus Stahlrohr verbunden.
Vorderrahmen rechts
Hydraulisch betätigte
Zweischeibenbremse mit
4-Kolben-Festsätteln, Schräg-
ablaufausgleich und schwimmend
gelagerten Edelstahl-
bremsscheiben.
Sintermetall-Bremsbeläge
Farbmarkierung beachten (
Hydraulische betätigte Scheiben-
bremse mit Schwimmsattel und
Edelstahlbremsscheibe.
Sintermetall-Bremsbeläge
R 850 RT
32)
b
