Rück-/Bremslicht,
Blinker hinten
e
Achtung:
Vor dem Wechseln von Glüh-
lampen Zündung ausschalten!
L
Hinweis:
Bei Ausfall des Rücklichtes
übernimmt das gedimmte
Bremslicht die Funktion vom
Rücklicht. Erkennbar durch
Aufleuchten der allgemeinen
Warnleuchte im Cockpit.
(
Bedienungsanleitung,
b
Kapitel 3).
Das Glas von Glühlampen nicht
mit bloßen Fingern berühren.
Für Einbau sauberes, trockenes
Tuch benutzen.

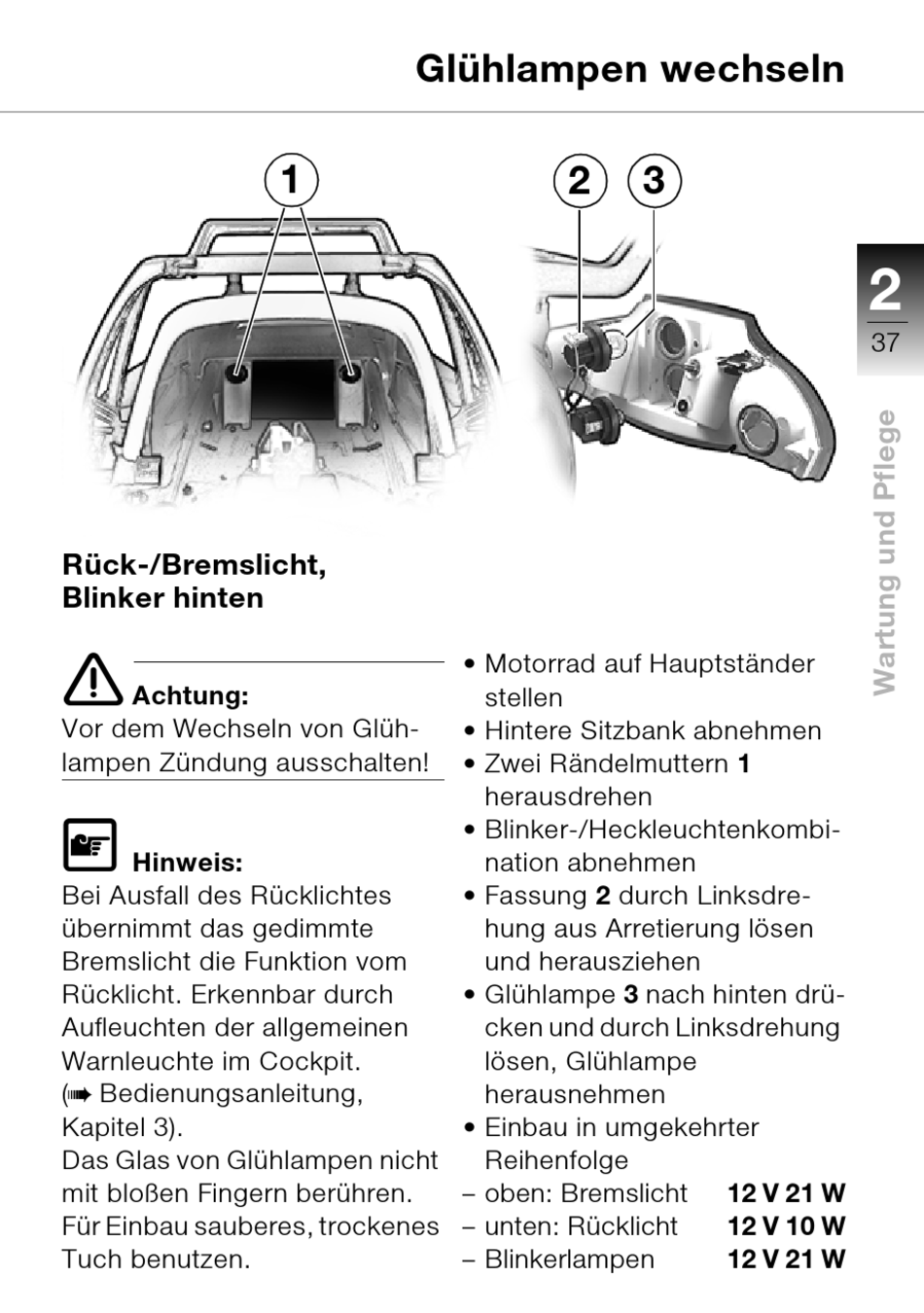

Glühlampen wechseln
1
2
• Motorrad auf Hauptständer
stellen
• Hintere Sitzbank abnehmen
• Zwei Rändelmuttern 1
herausdrehen
• Blinker-/Heckleuchtenkombi-
nation abnehmen
• Fassung 2 durch Linksdre-
hung aus Arretierung lösen
und herausziehen
• Glühlampe 3 nach hinten drü-
cken und durch Linksdrehung
lösen, Glühlampe
herausnehmen
• Einbau in umgekehrter
Reihenfolge
– oben: Bremslicht
– unten: Rücklicht
– Blinkerlampen
3
12 V 21 W
12 V 10 W
12 V 21 W
2
37
