• Motorrad auf Hauptständer
stellen
• Systemkoffer abnehmen
• Zweiteilige Sitzbank komplett
abnehmen
• Schraube 9 lösen und Seiten-
teil 8 abnehmen
• Blinker-/Spiegelgehäuse vor-
sichtig abziehen und halten
• Glühlampenfassung durch
Linksdrehung lösen und
herausziehen
e
Achtung:
Unterschiedliche Schrauben-
länge beachten.
• Befestigungsschrauben 1 bis
7 und 10 bis 19 aufschrauben
• Komplette Seitenverkleidung
vorsichtig abnehmen
• Montage in umgekehrter
Reihenfolge
• Zur leichteren Montage des
Blinker-/Spiegelgehäuses
sind die Befestigungsklam-
mern leicht zu fetten

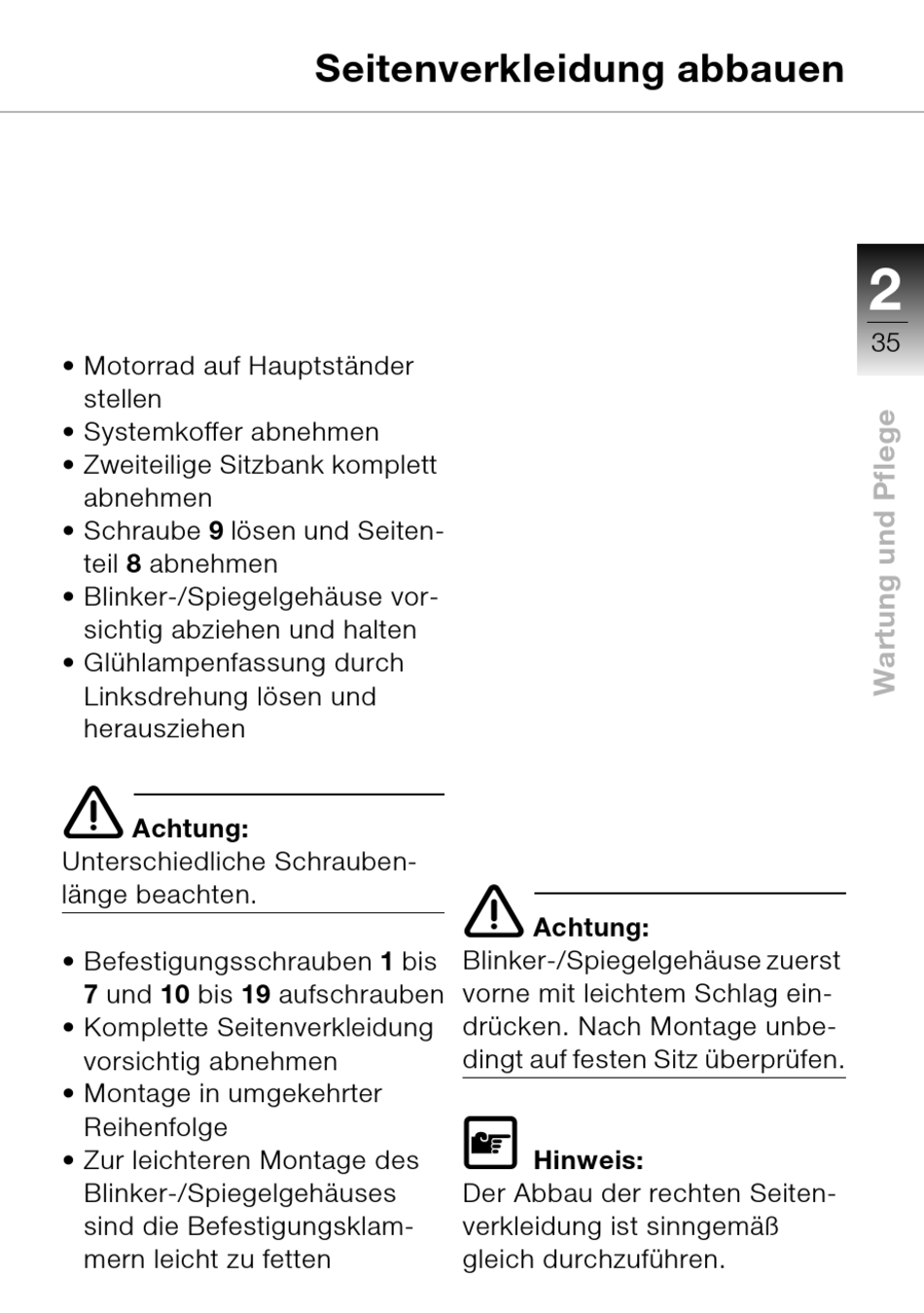

Seitenverkleidung abbauen
e
Blinker-/Spiegelgehäuse zuerst
vorne mit leichtem Schlag ein-
drücken. Nach Montage unbe-
dingt auf festen Sitz überprüfen.
L
Der Abbau der rechten Seiten-
verkleidung ist sinngemäß
gleich durchzuführen.
Achtung:
Hinweis:
2
35
