Handverstellung
Trennung des Kabels vom
Stellantrieb
4

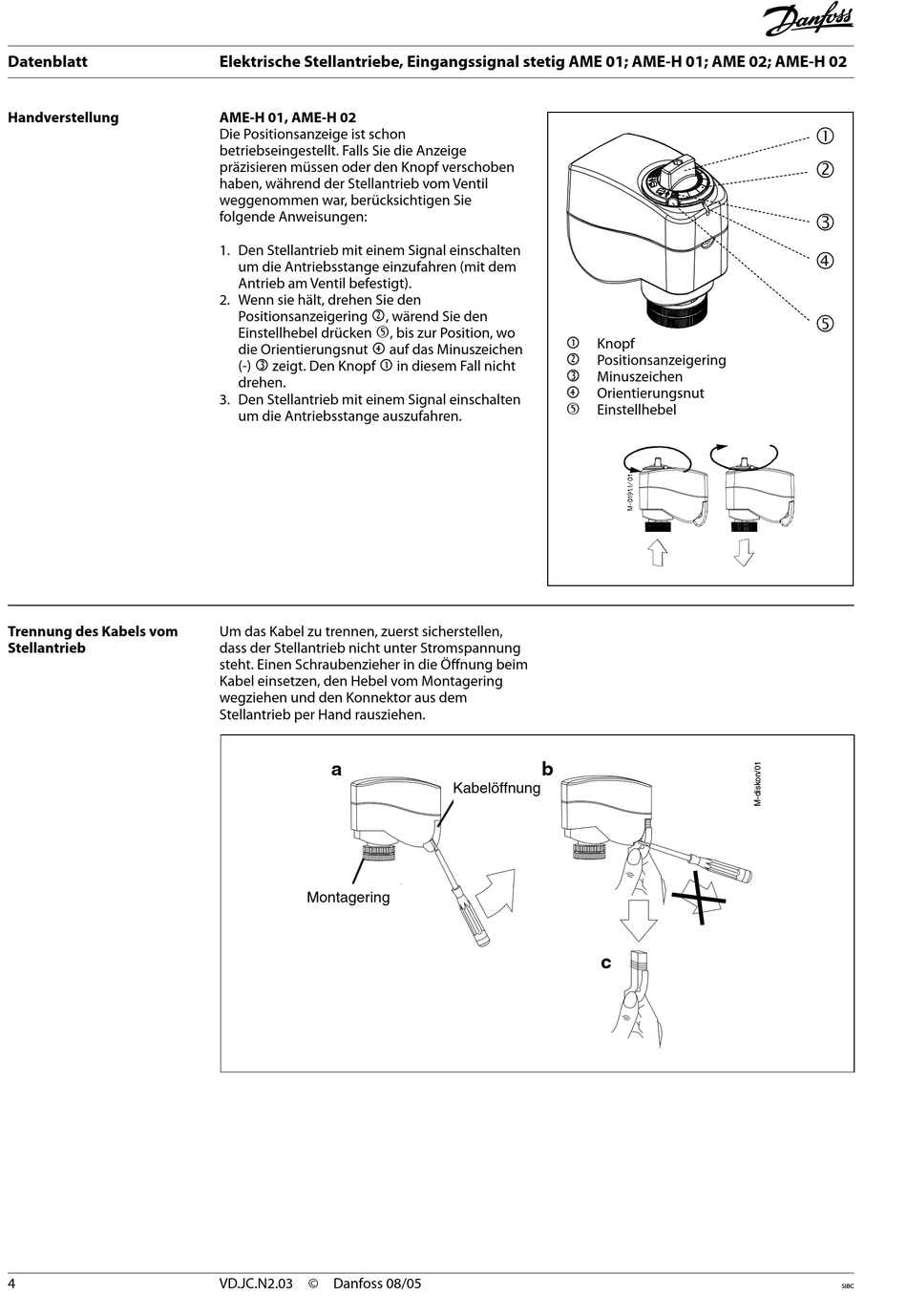

Elektrische Stellantriebe, Eingangssignal stetig AME 01; AME-H 01; AME 02; AME-H 02
AME-H 01, AME-H 02
Die Positionsanzeige ist schon
betriebseingestellt. Falls Sie die Anzeige
präzisieren müssen oder den Knopf verschoben
haben, während der Stellantrieb vom Ventil
weggenommen war, berücksichtigen Sie
folgende Anweisungen:
1. Den Stellantrieb mit einem Signal einschalten
um die Antriebsstange einzufahren (mit dem
Antrieb am Ventil befestigt).
2. Wenn sie hält, drehen Sie den
Positionsanzeigering
, wärend Sie den
Einstellhebel drücken
, bis zur Position, wo
die Orientierungsnut
auf das Minuszeichen
(-)
zeigt. Den Knopf
drehen.
3. Den Stellantrieb mit einem Signal einschalten
um die Antriebsstange auszufahren.
Um das Kabel zu trennen, zuerst sicherstellen,
dass der Stellantrieb nicht unter Stromspannung
steht. Einen Schraubenzieher in die Öffnung beim
Kabel einsetzen, den Hebel vom Montagering
wegziehen und den Konnektor aus dem
Stellantrieb per Hand rausziehen.
a
mounting
Montagering
ring
VD.JC.N2.03 © Danfoss 08/05
in diesem Fall nicht
b
Kabelöffnung
cable
release
slot
Knopf
Positionsanzeigering
Minuszeichen
Orientierungsnut
Einstellhebel
c
