Elektrische Stellantriebe, Eingangssignal stetig AME 01; AME-H 01; AME 02; AME-H 02
Der Stellantrieb muss demontiert und seine
Elemente vor der Entsorgung in verschiedene
Materialgruppen klassifiziert werden.
Alle Stellantriebe sind vor Lieferung
betriebsgeprüft.
Die Betriebseinstellung der Spindel ist
die Endlage Ventil „Auf" wegen leichterer
mechanischer Montage des Antriebs an das Ventil.
1 Ventilsitz überprüfen. Sicherstellen, dass der
Stellantrieb am Ventilkörper gut befestigt ist.
Vor Spannungszuleitung an den Stellantrieb
feststellen, dass es keine mechanischen
Hindernisse gibt.
2 Überprüfen Sie, dass der Stellantrieb nicht
unter Spannungsversorgung steht. Den
Gehäusedeckel entfernen, um die DIP
Schalter einzustellen (nur wenn notwendig).
Für nähere Angaben siehe „Einstellung der DIP
Brücke" (Seite 3). Gehäusedeckel aufsetzen
und den Stellantrieb anschließen (24 Vac).
3 Der belastungsempfindliche Mechanismus
benötigt einen Widerstand, der mit dem
Ventil geliefert wird. Deshalb soll keine
Spannungsversorgung vor Montage an dem
Ventil erfolgen.
Steht der Stellantrieb einmal unter
Spannungsversorgung, beginnt er mit dem
Selbstanpassungsvorgang. Beim ersten
Einschalten macht der Stellantrieb ein „klick"-
Geräusch. Das ist normal und zeigt an, dass
der Nichtbelastungssensor des Stellantriebs
gut arbeitet. Nach einigen Sekunden hört das
Geräusch auf. Die gesamte Inbetriebnahme
dauert ungefähr 6 Minuten (AME, AME-H 01)
oder 3 Minuten (AME, AME-H 02).
VD.JC.N2.03 © Danfoss 08/05
Mechanisch

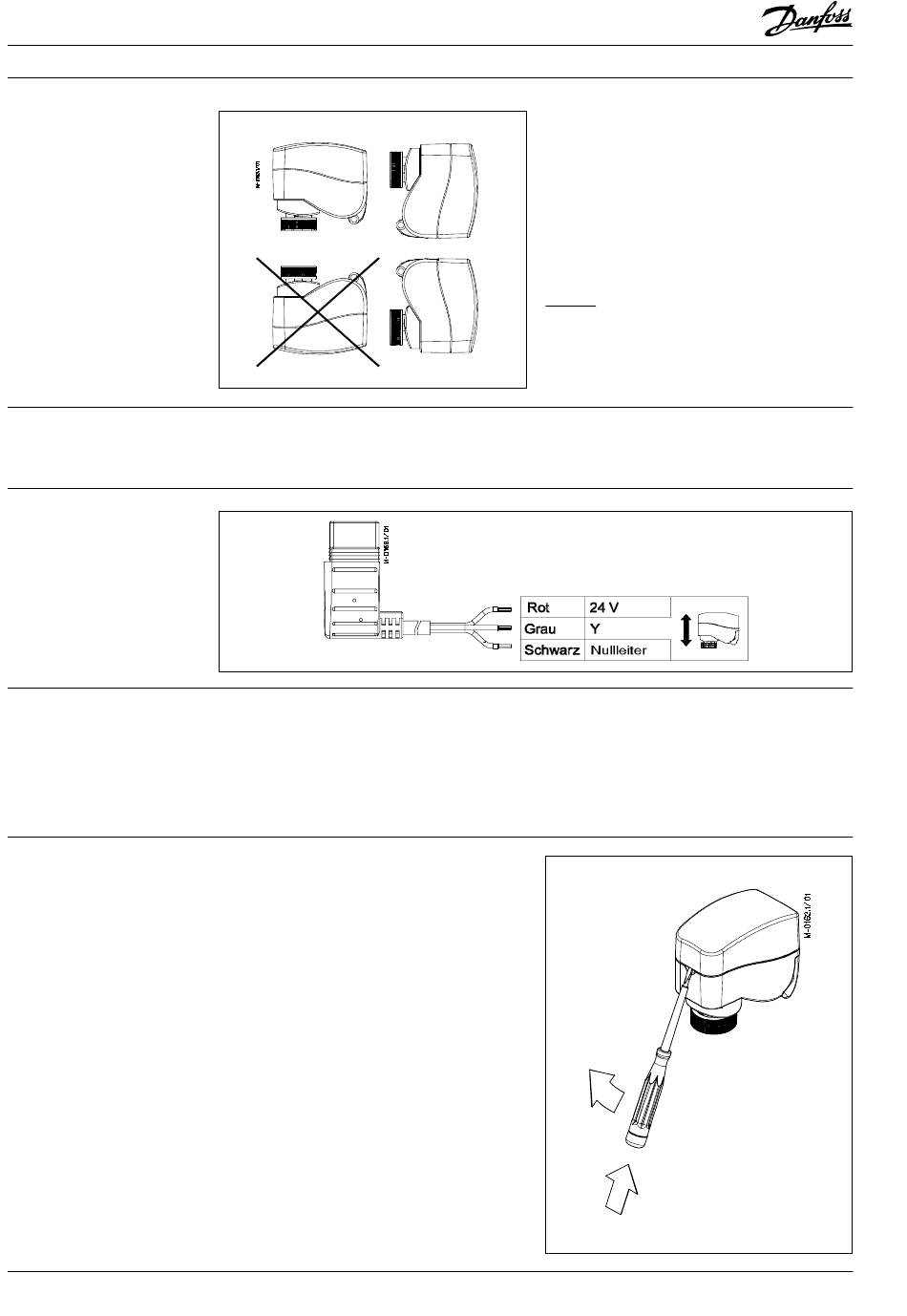

Der Stellantrieb sollte mit horizontal
ausgerichteter Ventilspindel oder stehend
eingebaut werden. (siehe Abbildung)
Der Stellantrieb wird am Ventilkörper mittels
einer Überwurfmutter befestigt. Es ist kein
Werkzeug erforderlich. Der manuelle Anzug
genügt.
Elektrisch
Wichtig: Es ist empfehlenswert, dass die
mechanische Montage vor der elektrischen
durchgeführt wird.
Jeder Stellantrieb wird mit geeignetem
Anschlusskabel geliefert.
Wichtig: Der noch nicht installierte
Stellantrieb ist nur in Position mit
Antriebsstange ausfahrend betriebsfähig!
Wird der nicht installierte Antrieb überprüft, dann
verwenden Sie den 4 mm Innensechskantschlüssel
(oder Knopf für AME-H Version) um den
Stellantrieb in die obere Endlage zu fahren.
