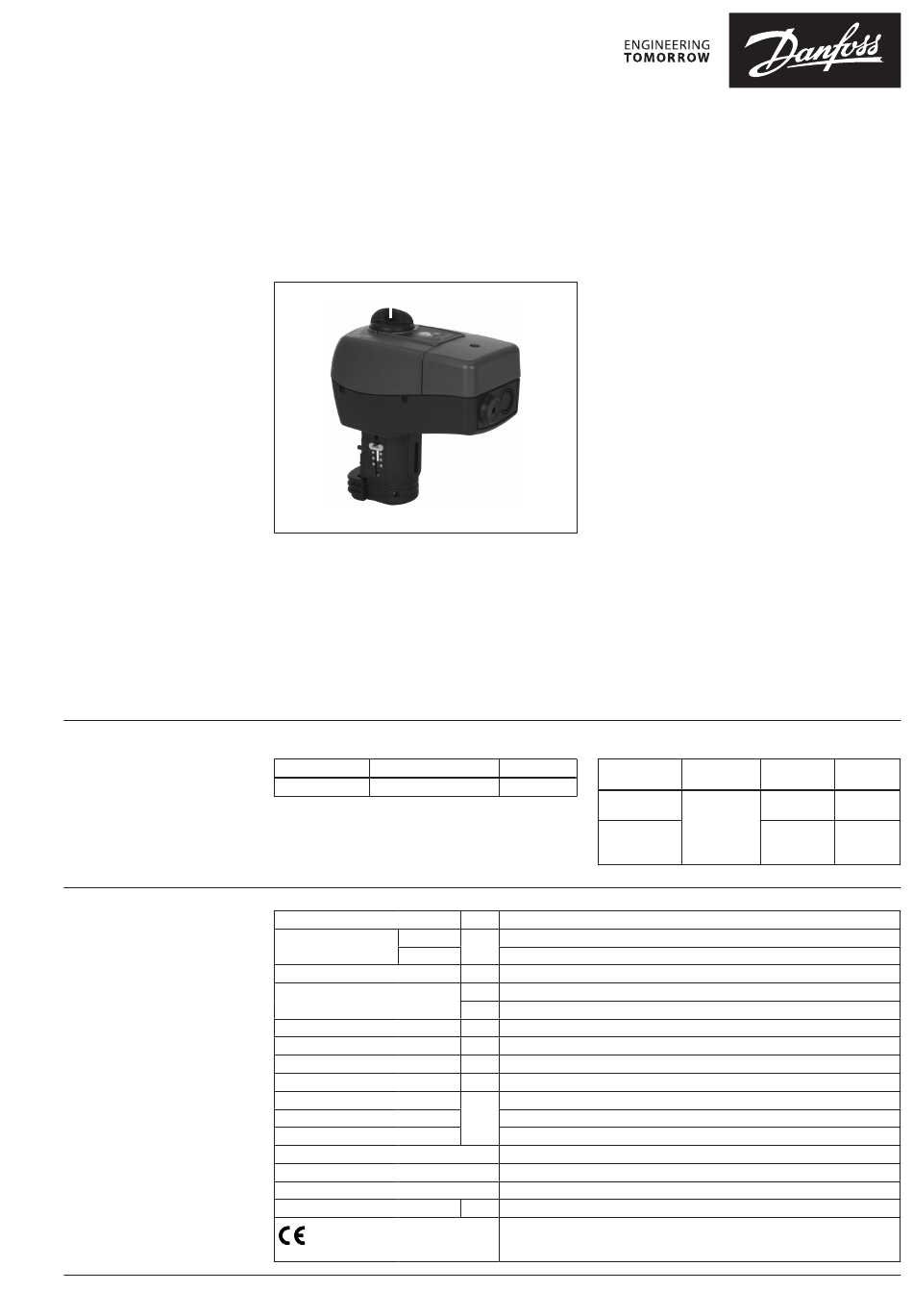

Danfoss AME 435 QM Beschreibung

Datenblatt
Stellantrieb für modulierende Regelung
AME 435 QM
Beschreibung
Bestellung
Technische Daten
© Danfoss | 2023.08
Der Stellantrieb AME 435 QM ist für die modu-
lierende Regelung des druckunabhängigen
Kombiventils für Abgleich und Regelung AB-QM
in den Nennweiten DN 40 bis DN 100 vorgesehen.
Der Stellantrieb verfügt über einige besondere
Funktionsmerkmale:
• Er passt den Ventilhub automatisch an die
Ventilendlagen an, was die Inbetriebnahme
deutlich verkürzt.
Stellantrieb
Typ Spannungsversorgung
AME 435 QM 24 V AC/DC
Spannungsversorgung
betrieb
Leistungsaufnahme
stehen zu
Frequenz
Eingangssignal Y
Ausgangssignal X
Stellkraft
Max. Hub
Stellzeit
Max. Mediumtemperatur
Umgebungstemperatur
Lager- und Transporttemperatur
Feuchte
Schutzklasse
Schutzart
Gewicht
- Kennzeichnung entsprechend den
geltenden Normen
• Die Ventildurchflussregelung sorgt für eine
variable Änderung des Durchflusses von linear
zu logarithmisch oder umgekehrt.
• Die moderne Konstruktion integriert lastab-
hängige Abschaltung in den Endlagen zum
Überlastungsschutz von Stellantrieben und
Ventilen.
Merkmale:
• Nennspannung (AC oder DC): 24 V AC, 50/60 Hz
• Eingangsstellsignal:
- 0(4)-20 mA
- 0(2)-10 V DC
• Stellkraft: 400 N
• Hub: 20 mm
• Stellzeit (wählbar):
- 7.5 s/mm
- 15 s/mm
• Max. Mediumtemperatur: 120 °C
• Selbstkalibrierung
• LED-Signalanzeige
• Externe RESET-Taste
• Ausgangssignal zur Stellungsrückmeldung
0 - 10 V DC
• Handverstellung möglich
Zubehör-Adapter
Bestell-Nr.
AB-QM Ventil
082H0171
Generation 2012
Generation
2011 oder
früher
V
VA
Hz
V
mA
V 0-10 (2-10); RL = 650 Ω (maximale Belastung)
N
mm
s/mm
°C
95 % (nicht kondensierend)
kg
Niederspannungsrichtlinie (LVD) 2014/35/EU: EN 60730-1, EN 60730-2-14
Elektromagnetische Kompatibilitätrichtlinie (EMC) 2014/30/EU:
EN 61000-6-2, EN 61000-6-3
Ventil DN Stellantrieb
AME 15 QM
(082H3075)
40-100
AME 435 QM
(082H0171)
24 AC/DC; ±10%
4,5
1,2
50/60
0-10 (2-10); Ri = 95 kΩ
0-20 (4-20); Ri = 500 Ω
400
20
7,5 or 15
120
0 ... 55
–40 ... 70
II
IP 54
0,45
AI139186479600de-000302 | 1
Adapter
Bestell-Nr.
003Z0694
065Z0313
