7.3
Montage der Rohrleitungen
Verbinden Sie die Elemente des Filtersystems gemäß Abbildung
7.3.1
Verbindung der Pumpe mit dem Filter
Platzieren Sie zwei Torro-Schlauchschellen (zu verschraubende metallische Schlauchschellen) um den
halbstarren Rohrabschnitt mit einer Länge von 47 cm. Verbinden Sie mithilfe dieses Rohrs den Filter mit
der Pumpe, indem sie es mit den gezahnten Ausgangsanschlüssen der Pumpe (nach oben gerichtet)
und den Eingangsanschlüssen des Filters in Eingriff bringen. Um die Installation des Rohrs an den
Anschlussstücken zu erleichtern, können Sie sie mit Silikonöl (im Lieferumfang enthalten) bepinseln. Zum
Schluss die Schlauchschellen festziehen.
7.3.2
Anschluss des Skimmers an die Pumpe
Befestigen Sie das Reduzierstück mit gezahntem Anschluss unter dem Skimmer, indem Sie Teflonband
(im Lieferumfang enthalten) zur Abdichtung um das Gewinde wickeln. Das Band muss flach auf die
Gewinde gewickelt werden. Wickeln Sie das Band fünf Mal um die Gewinde im Uhrzeigersinn, wenn Sie
das Gewinde von vorn sehen. Reiben Sie das Band in die Gewinde ein. Schrauben Sie den Vorfilter von
der Pumpe ab und setzen Sie das gezahnte Anschlussstück wieder ein, um daran das halbstarre Rohr
anschließen zu können. Platzieren Sie zwei Schlauchschellen um den halbstarren Abschnitt des Rohrs mit
einer Länge von 61 cm und verwenden Sie das Rohr, um den Ausgang des Skimmers mit dem Eingang
der Pumpe zu verbinden. Zum Schluss die Schlauchschellen festziehen.
7.3.3 Anschluss des Filters an die Einlaufdüse
Installieren Sie das zu verklebende Reduzierstück mit gezahntem Anschluss am Einlauf. Befolgen Sie
die gleichen Anweisungen wie für das Verkleben der gezahnten Anschlusstück
27). Platzieren Sie zwei Schlauchschellen um den halbstarren Rohrabschnitt mit einer Länge von 210
cm und verwenden Sie das Rohr, um den Ausgang des Filters mit dem Einlauf des Pools zu verbinden.
Führen Sie das Rohr unterhalb der Plattform des Box-Bode durch, wie in
Schlauchschellen festziehen.
Achtung: Stellen Sie sicher, dass zwischen der Pumpe und den Holzwänden ein Freiraum gelassen
wird, um einen ordnungsgemäßen Betrieb zu gewährleisten.
30/48
2023/04 - Indice de révision : F Code : 37312

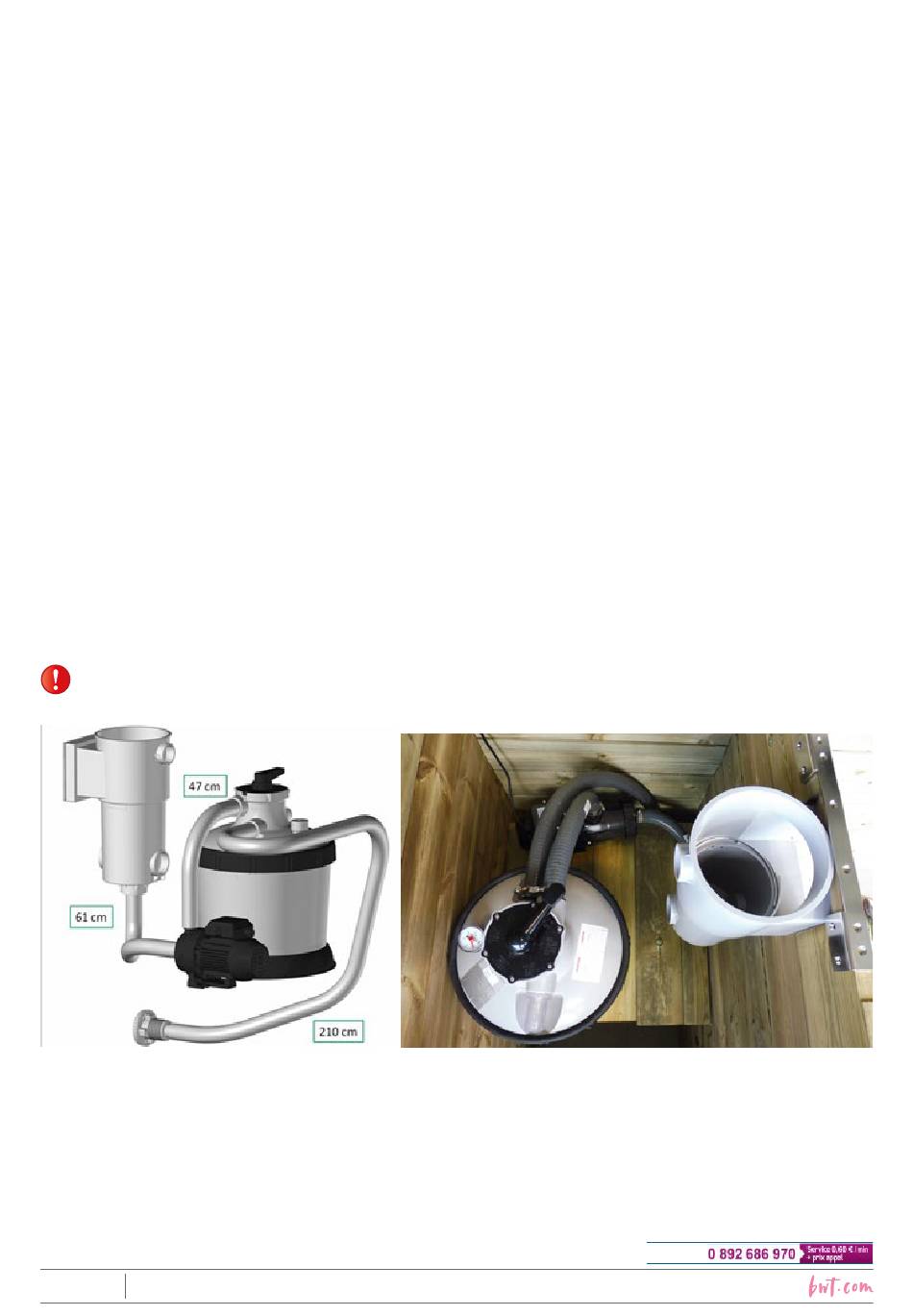

Abbildung 25 – Anschluss des Filtersystems Filter / Pumpe / Saugung / Einlauf
25.
(Abschnitt 7.1.2, Seite
Abbildung 25.
HOTLINE
HOLZBECKEN
BWT myPOOL POOL'N BOX
Zum Schluss die
