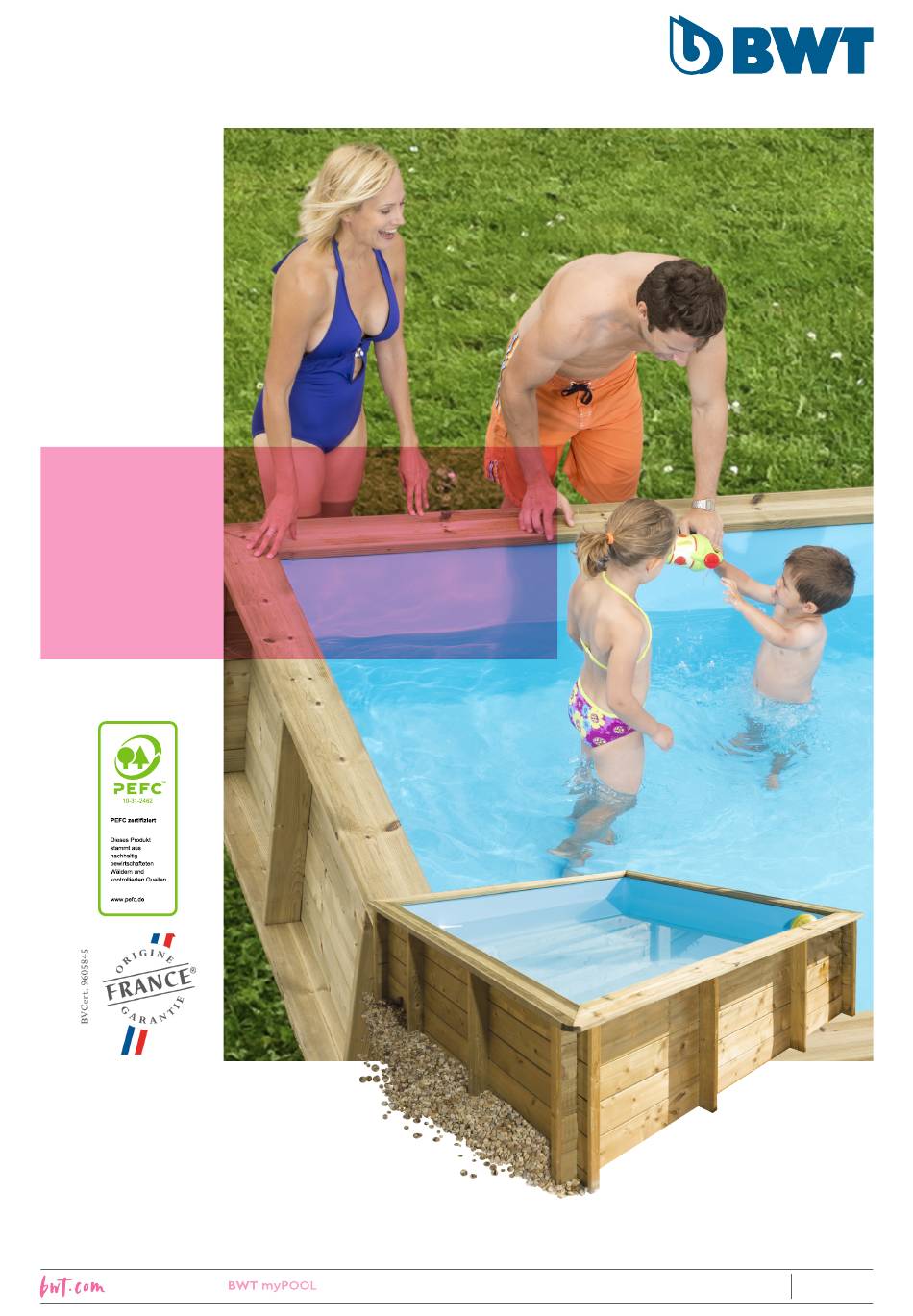

- Seite 1 TROPIC JUNIOR mit Kartuschenfilter MONTAGEANLEITUNG (Bitte lesen Sie sich diese Anleitung sorgfältig durch und bewahren Sie sie auf) DE | SEITE 1 1/24 URBAN POOLS 2022/03 - Indice de révision : C - Code : 37412...
-
Seite 2: Inhaltsverzeichnis
4.2.2 Paket 2 (Palette) ......................6 Informationen zur Montage ....................8 Standortwahl ...........................9 Vorbereitung des Untergrunds, sofern Tropic Junior auf dem Rasen installiert werden soll .. 9 5. MONTAGE ....................10 Aufbau der Poolwand ......................10 Einpassen der Folie und des Bodenvlieses ...............14 Montage der Filteranlage .....................15... -
Seite 3: Produktbeschreibung
Tropic Junior Pools sind nicht dazu konzipiert, am Ende einer Badesaison wieder abgebaut zu werden. Da sie aber klein und (ohne Wasser) auch leicht sind, kann ein leerer Tropic Junior Pool von 2 Erwachsenen problemlos zur Überwinterung in einen Schuppen oder eine Garage getragen werden. -
Seite 4: Vorbereitung
Verwenden Sie nur das Original-Filtrationssystem und versuchen Sie nie, eine andere Filteranlage dem Tropic Junior Pool anzupassen. Aufgrund der starken Saugkraft der Pumpe könnte dies zu einer Gefahrenquelle für die Badenden werden. ERLAUBEN SIE ES IHREN KINDERN KEINESFALLS, AUF DEN FILTER ZU KLETTERN ODER AUF IHM ZU SITZEN. -
Seite 5: Tropic Junior - Stückliste
Die Holzteile werden durch Gurte zusammengehalten. Öffnen Sie diese Gurte erst dann, wenn Sie den Tropic Junior Pool tatsächlich aufbauen möchten. Vor der Montage ist die Palette an einem vor Regen und Sonne geschützten Ort zu lagern. Lösen Sie die Gurte 48 Stunden vor Beginn der Montage, damit die Holzteile gut trocknen können;... -
Seite 6: Paket 2 (Palette)
Menge Menge Filterkartusche Tragführung Menge Menge Filteroberteil Schwimm-Skimmer Menge Menge Führungsstück Skimmerrost Menge Menge Saugnapf Polystyrolblock 4.2.2 Paket 2 (Palette) Menge Wandleiste 2203x68x28 mm Wandleiste 2203x77x28 mm Menge Menge Wandleiste 2203x137x28 mm Menge Wandleiste 2203x145x28 mm Menge Bodenleiste, Kiefer Klasse IV, 2224x132x28 mm 6/24 2022/03 - Indice de révision : C - Code : 37412 URBAN POOLS... - Seite 7 Menge Handlauf-Leiste, Kiefer Klasse IV, 2099x145x21 mm Menge Eckleiste, Kiefer Klasse III, 620 mm, Junior Menge Abdeckleiste aus Kiefer 625x17x44 mm Menge Vertikale Verstärkung, Kiefer, 625x86x28 mm Menge PVC-Klemmleiste Hung, 1988 mm 7/24 URBAN POOLS 2022/03 - Indice de révision : C - Code : 37412...
-
Seite 8: Informationen Zur Montage
Informationen zur Montage Anzahl der zum Aufbau erforderlichen Personen: 2 Ungefähre Zeitdauer der Montage : 4 STUNDEN ZUR MONTAGE ERFORDERLICHE WERKZEUGE: Holz- oder Gummihammer 4 mm Holz- Kreuzschlitz- Schraubeneinsätze Bohreinsatz Schraubeneinsatz POZI Z2 T-20, T-25, T-30 Erforderliche Werkzeuge zur Vorbereitung des Untergrunds, falls der Pool auf natürlichem Boden installiert werden soll: •... -
Seite 9: Standortwahl
Suchen Sie für Ihren neuen Pool einen besonders schönen Platz aus und integrieren Sie ihn in seine natürliche Umgebung; • Falls Ihr Tropic Junior Pool auf dem Rasen installiert werden soll, so versichern Sie sich, dass das Erdreich nicht von Termiten oder anderen Holz fressenden Insekten befallen ist; •... -
Seite 10: Montage
MONTAGE Aufbau der Poolwand ×2 ×2 ×4 ×12 Stellen Sie sicher, dass die 4 Ecken rechtwinklig sind. Verwenden Sie 12 Senkschrauben, 5x60 (101), um den unteren Rahmen zu montieren. ×4 ×16 Schrauben Sie eine Befestigungsplatte aus Metall an jede der vier Ecken. 10/24 2022/03 - Indice de révision : C - Code : 37412 URBAN POOLS... - Seite 11 ×8 ×16 Positionieren Sie die vertikalen Verstärkungen (208) den in die Leisten (201 und 203) gebohrten Löchern gegenüber. Vergewissern Sie sich, dass die Bodenleisten (204) und die vertikalen Verstärkungen (208) rechtwinklig sind und schrauben Sie sie sodann zusammen. Ausrichtung der Verstärkungen: Innenseite Außenseite des Pools...
- Seite 12 ×8 ×2 ×2 ×40 Vergewissern Sie sich, dass die vertikalen Verstärkungen (208) im rechten Winkel zu den Bodenleisten (204) angebracht sind. Die Verstärkungen müssen unbedingt vollkommen senkrecht sein. Vergewissern Sie sich, dass alle Leisten um den gesamten Pool herum auch richtig eingerastet sind und dass sie vollkommen horizontal verlaufen.
- Seite 13 Eckleiste. ×8 ×24 Nageln Sie die acht Abdeckleisten (207) in jeder der vier Ecken des Tropic Junior Pools an die Enden der Holzleisten. Diese Abdeckleisten müssen zwingend installiert werden, da sie eine durch Sonneneinstrahlung hervorgerufene, mögliche Verformung der Ecken zu verhindern vermögen.
-
Seite 14: Einpassen Der Folie Und Des Bodenvlieses
×1 ×4 Bringen Sie die Sicherheitshinweise gut sichtbar an der Beckenwand Ihres Tropic Junior Pools an. ×4 ×20 Platzieren Sie die PVC-Klemmleiste (209) wie nebenstehend gezeigt auf die jeweils oberste Leiste jeder der vier Wände und befestigen Sie sie mit Hilfe von 5 Schrauben (103). Die Klemmleisten dienen der Befestigung der Folie für Ihren Tropic... -
Seite 15: Montage Der Filteranlage
Wasser, wenn keine Falten mehr vorhanden sind. Die Eckleisten (213) dienen dazu, die Folie in den Ecken Ihres Tropic Junior Pools an Ort und Stelle zu halten. Bringen Sie die Eckleisten erst dann an, wenn die Folie bereits korrekt eingepasst ist und nehmen Sie sie nicht wieder heraus. - Seite 16 ×1 ×4 Befestigen Sie diesen Pumpe/ Filter-Bausatz mit Hilfe von 4 Schrauben (103) auf dem Filter-Unterteil (300). Achten Sie darauf, dass das Kabel der Pumpe hinten aus dem Filter-Unterteil herausragt. ×1 Befestigen Sie die Filterkartusche (303) durch eine Viertelumdrehung im Filtergehäuse. Befestigen Sie Legen Sie die Saugnäpfe in ×1...
- Seite 17 Stellen Sie den Filter vorsichtig ins Wasser; lehnen Sie ihn leicht seitlich, damit eventuell im Filtergehäuse verbliebene Luft noch entweichen kann, und positionieren Sie ihn dann in einer Ecke Ihres Tropic Junior Pools. Befestigen Sie ihn an jeder Seite an einer Eckleiste (213).
-
Seite 18: Montage Des Handlaufs
Bei einer Wassertemperatur von 25°C: 8 Stunden pro Tag • Bei einer Wassertemperatur von 30°C: 12 Stunden pro Tag Diese Empfehlungen beziehen sich auf die ursprüngliche Filteranlage, mit der Ihr Tropic Junior Pool ausgestattet ist; aus Sicherheitsgründen empfehlen wir Ihnen dringend, sich keiner anderen Filteranlage zu bedienen. -
Seite 19: Instandhaltung Des Zubehörs
INSTANDHALTUNG DES ZUBEHÖRS Reinigen und Austauschen der Filterkartusche Überprüfen Sie den Zustand der Filterkartusche regelmäßig (in der Badesaison mindestens 1x pro Woche) und reinigen Sie sie, falls erforderlich, wie folgt: • Stoppen Sie die Filtration und unterbrechen Sie die Stromverbindung •... -
Seite 20: Überwinterung
Pool zu Beginn der neuen Badesaison vollständig und reinigen Sie die Folie gründlich, bevor Sie den Pool erneut mit Wasser befüllen. Wurde Ihr Tropic Junior Pool in einer Region installiert, in der die Temperaturen im Winter unter den Gefrierpunkt abfallen, so müssen Sie wie folgt der Ausdehnung von Eis vorbeugen, das gegen die Holzwand drücken könnte:... -
Seite 21: Holzwand: 2 Jahre
Belastungen ausgesetzt. Der Trafo unterliegt der Garantie, vorausgesetzt er war keinem Spritzwasser ausgesetzt oder gar in Wasser getaucht worden. Bodenvlies Das Vlies unterliegt keinerlei Garantie. PROCOPI BWT GROUP Les Landes d’Apigné 35653 LE RHEU cedex 21/24 URBAN POOLS 2022/03 - Indice de révision : C - Code : 37412... -
Seite 22: Nachhaltige Waldbewirtschaftung
HOLZ, NATURPRODUKT NACHHALTIGE WALDBEWIRTSCHAFTUNG Für Procopi ist es eine Selbstverständlichkeit, nur Holz aus Aufbewahrung: Falls Ihren Pool nicht unmittelbar nachhaltiger Forstwirtschaft zu verwenden. Unsere Produkte werden zusammenbauen möchten, sollten Sie ihn ungeöffnet entweder in von einer dafür anerkannten Prüfanstalt mit einem PEFC-Zertifikat einem gut belüfteten Raum oder an einem vor Feuchtigkeit und versehen, und wir unterziehen uns regelmäßigen Kontrollen durch ein Sonneneinstrahlung geschützten Ort aufbewahren. - Seite 23 Farbabweichungen treten bei jeder Holzart auf. Eine Behandlung des Holzes verstärkt diese Unterschiede noch, FARB- da die Lösung je nach Dichte und Maserung des Holzes ABWEICHUNGEN unterschiedlich tief eindringen kann. Bei den Witterungseinfl üssen ausgesetztem Holz werden diese Farbabweichungen aber beträchtlich gemildert. Auf der Oberfläche von kesseldruckimprägniertem Holz finden sich häufig kleine grüne Flecken.
- Seite 24 ATTESTATION DE CERTIFICATION CERTIFICATE OF CHAINE DE CONTRÔLE PEFC CHAIN OF CUSTODY PEFC CERTIFICATION Société / PROCOPI Company : 35137 PLEUMELEUC N° Chaine de contrôle : FCBA/12-01382 Chain of Custody N° Origine des matières Produits Domaine d’application Méthode utilisée premières Method Products Categories Scope...
