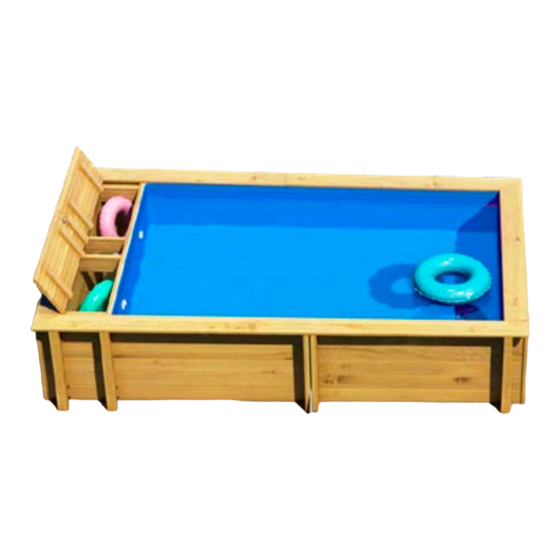

Pool'N Box Junior
3,70 m x 2,40 m
mit Aufbewahrungsbox
M
O
N
T
A
G
E
A
N
L
E
I
T
U
N
G
UND -HINWEISE
Bitte lesen Sie sich diese Anleitung sorgfältig durch und bewahren Sie sie auf
1. VORWORT ............................................................................................................................ 4
HOLZBECKEN
myPOOL
1
2021/03 - Indice de révision : B - Code : 37372

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für BWT Pool'N Box Junior

  • Seite 1 Pool’N Box Junior 3,70 m x 2,40 m mit Aufbewahrungsbox UND -HINWEISE Bitte lesen Sie sich diese Anleitung sorgfältig durch und bewahren Sie sie auf 1. VORWORT ..........................4 HOLZBECKEN myPOOL 2021/03 - Indice de révision : B - Code : 37372...
  • Seite 2: Inhaltsverzeichnis

    1.1. Produktübersicht ........................4 1.2. Lagerung ............................ 4 1.3. Sicherheit ........................... 4 1.4. Montage ............................. 5 2. NOMENKLATUR ........................6 2.1. Holz-Set und Handlauf ......................6 2.2. Explosionszeichung der Holzkonstruktion ................7 2.3. Zuberhörpaket ........................... 8 3. HOLZ, EIN NATURPRODUKT .................... 10 4.
  • Seite 3 11.1. Wartung der Konstruktion ....................... 32 11.2. Überwinterung des Pools ......................32 12. GARANTIEBEDINGUNGEN ....................34 12.1. Garantie auf Holzelemente ..................... 34 12.1. Zubehörgarantie ........................34 12.2. Garantie der Folie ........................34 12.3. Garantie des Kartuschenfilters ....................35 12.4. Garantie auf ABS-Teile (Skimmer, Einlauf) ................35 HOLZBECKEN myPOOL 2021/03 - Indice de révision : B - Code : 37372...
