6.4
Anbringen der Abschlussprofile auf den Streben
Installieren Sie die Abschlussprofile der Metall-Streben. Diese müssen mit dem oberen Teil der Wand
bündig sein. Verkeilen Sie diese vom Beckeninneren ausgehend wie in
A4-Edelstahl-Senkkopfschrauben 5 × 80 mit Torx-Gewinde bis 50 mm (Beutel L) pro Halbschnitt, also
insgesamt 24 Schrauben. Die beiden Profile liegen nicht an und das Metallteil ist sichtbar.
Falls Sie die Profile nochmals schneiden müssen (halb eingelassener Pool zum Beispiel), legen Sie diese
mit der Schnittseite nach oben, um jeglichen Bodenkontakt zu vermeiden.
6.5
Montage der Bodenanker für die Streben
Befestigen Sie die beiden Bodenanker mit Hilfe von 12 Gewindebolzen M10 x 130 aus A4-Edelstahl
(Beutel B) jeweils in der Mitte der Pool-Breitseiten (an den in rot angegebenen Stellen in
Bohren Sie dafür mit einem Betonbohrer oder einer Schlagbohrmaschine zwei Löcher mit
Abbildung
12).
einem Durchmesser von 10 mm.
Befestigen Sie die Bodenanker an den Beckenwänden; verwenden Sie dazu für jeden Bodenanker jeweils
4 zusätzliche Sicherheitsschrauben 6 x 20 aus A2-Edelstahl (Beutel G).
HOTLINE
HOLZBECKEN
BWT myPOOL POOL'N BOX

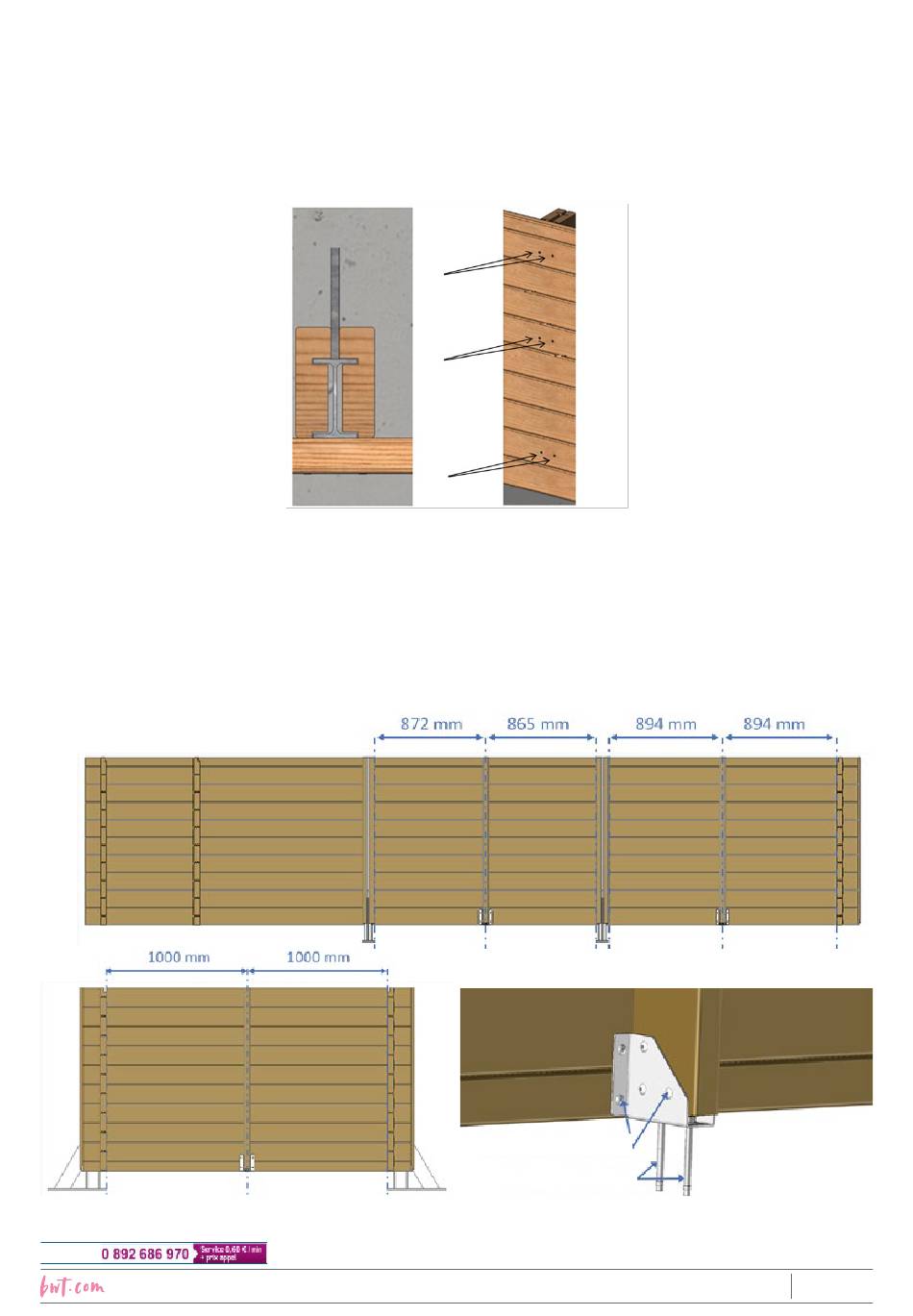

Abbildung 11 – Montage der Abschlussprofile der Streben
Sicherheitsschrauben 6 x 20
Abbildung 12 – Montage der Bodenanker für die Streben
Abbildung 11
Gewindebolzen M10 x 130
2023/04 - Indice de révision : F Code : 37312
dargestellt mit 3
und
Abbildung 13
21/48
