7.
EINBAU DER FILTERANLAGE
7.1
ABS-Teile für die Filtration
Vermeiden Sie zu starkes Anziehen bei der Montage der ABS-Teile, da diese sonst beschädigt werden
könnten.
7.1.1 Skimmer
Bringen Sie auf dem Körper des Skimmers den grauen PVC-Rohrabschnitt mit einem Durchmesser von
60 mm und einer Länge von 34 mm auf der in
ihn bis zum Anschlag hinein, aber verkleben Sie ihn nicht. Dieses Rohr wird Ihnen dabei helfen, den
Skimmer aufrecht gegen die Holzwand zu verkeilen.
Dann schieben Sie den Skimmer in den dafür vorgesehenen Schlitz an der oberen Bohle. Die
Vorderseite des Skimmer muss bündig mit der Innenwand de Beckens sein.
Entsprechend dem, was in
(rot eingekreist
Abbildung
Fixieren Sie den Eckwinkel und die Leiste an der Wand mithilfe von :
•
6 Senkkopfschrauben 5,5 x 25 aus A4-Edelstahl (Schraubenbeutel, der mit dem Skimmer geliefert
wird) für die senkrecht von oben angeordneten Schrauben;
•
4 Sicherheitsschrauben mit Torx-Gewinde 6 × 20 aus A2-Edelstahl (Beutel G) für die horizontal
anzubringenden Schrauben

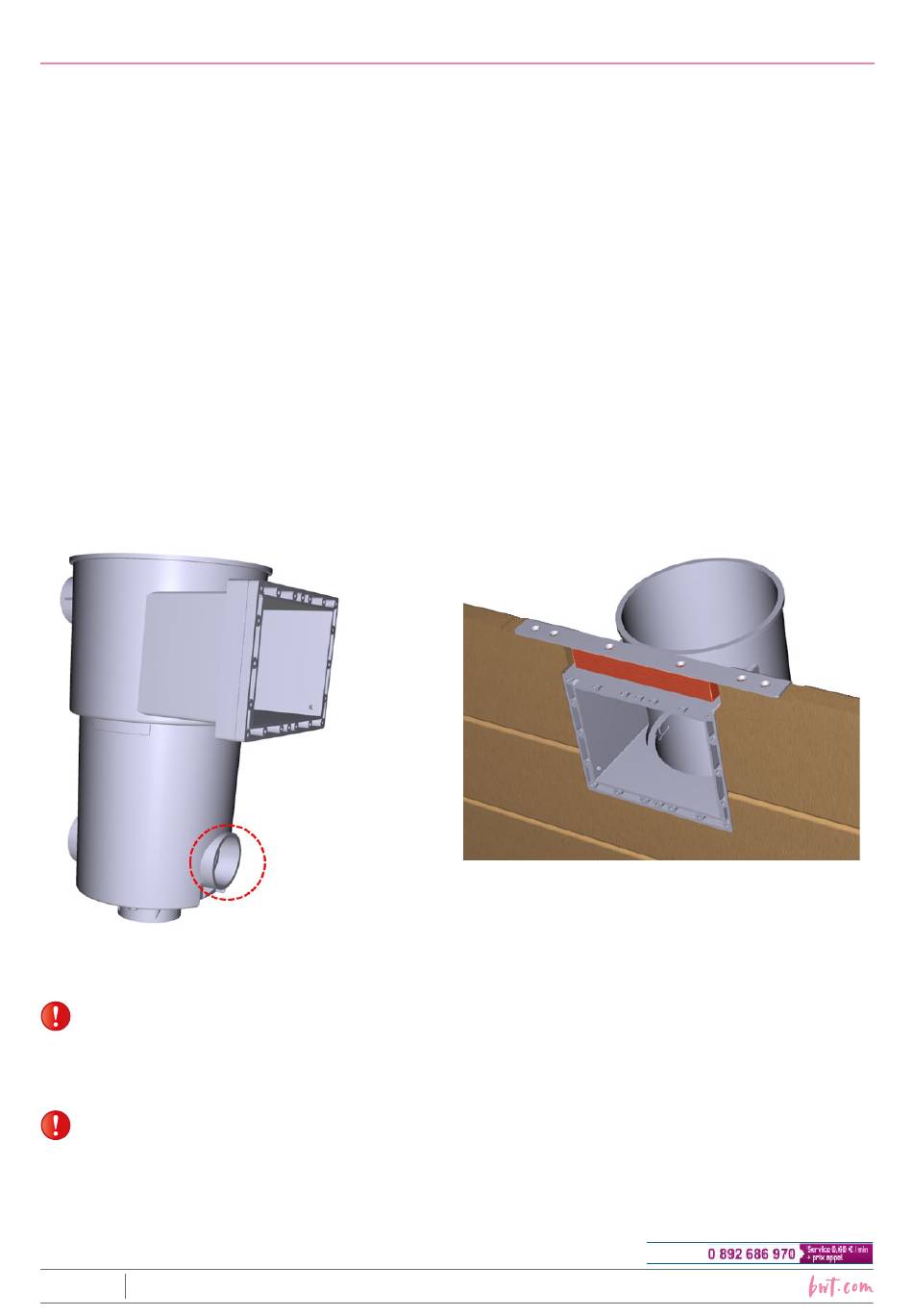

Abbildung 22 – Montage des Keils auf dem Skimmer
Bringen Sie die Dichtung des Skimmers auf der Vorderseite an; die Bohrungen des Skimmers müssen
passend zur Dichtung sein. Achten Sie darauf, dass die Verbindungen richtig positioniert sind und
dass sie gut aufgetragen wurden. Nachdem die Dichtungsfolie aufgetragen wurde, ist es schwierig,
einen Positionsfehler zu korrigieren.
Die Folie muss innerhalb der nächsten 48 Stunden installiert werden. Wenn dies nicht möglich ist,
verschieben Sie die Installation der Dichtung, und führen Sie dies erst kurz vor der Installation der
Abdichtung durch. Die zweite Dichtung und der Flansch werden nach dem Verlegen der Folie
hinzugefügt, um die Abdichtung am Skimmer sicherzustellen.
26/48
2023/04 - Indice de révision : F Code : 37312
Abbildung 22
gezeigt ist, befestigen Sie über dem Skimmer die Holzleiste
Abbildung 23
23), sowie den Metalleckwinkel, der das Blockieren des Skimmers ermöglicht.
rot eingekreisten Stelle an. Schieben Sie
Abbildung 23 – Montage des Eckwinkels am Skimmer
