6.8
Einrichtung der Box-Stützstreben
Positionieren Sie die vier verbleibenden Kiefernstützstreben mit den Abmessungen 686 × 145 × 45 mm
gemäß den in
Abbildung 17
Abdeckung bilden. Die Stützstreben müssen so positioniert werden, dass sie die Oberseite der Bohlen der
Wände aus Holz berühren
Seitenansicht
6.9
Einrichtung der Eckwinkel und der Handlaufstützen
Die Handlaufeckwinkel dienen dazu, die Handläufe aufzunehmen und ermöglichen ihre Befestigung.
Stellen Sie sicher, dass sie gut positioniert sind. Positionieren Sie sie so, dass sie mit der Oberseite der
Wand bündig sind, und stellen Sie sicher, dass sie zueinander und mit den Holzkeilen ausgerichtet sind.
Setzen Sie an der Oberseite der Streben und an der Box-Wand 12 Eckwinkel (6 rechts und 6 links) des
Befestigungssatzes ein.
Ihre Positionierung muss mit der in
Sicherheitsschrauben mit Torx-Gewinde 6 × 20 aus A2-Edelstahl (Beutel G) pro Quadrat, also insgesamt
72 Schrauben.
Montieren Sie in den Ecken 8 Handlaufeckwinkel (4 rechts und 4 links) sowie 4 Handlaufwinkelstützen wie
in
gezeigt.
Abbildung 19
Verwenden Sie 6 Sicherheitsschrauben mit Torx-Gewinde 6 × 20 aus A2-Edelstahl (Beutel G) pro Halterung
und 4 Sicherheitsschrauben mit Torx-Gewinde 6 × 20 aus A2-Edelstahl (Beutel G) pro Eckwinkel, also
insgesamt 64 Schrauben.
24/48
2023/04 - Indice de révision : F Code : 37312
angegebenen Maßen. Sie werden später die Holzroste stützen, die die Box-

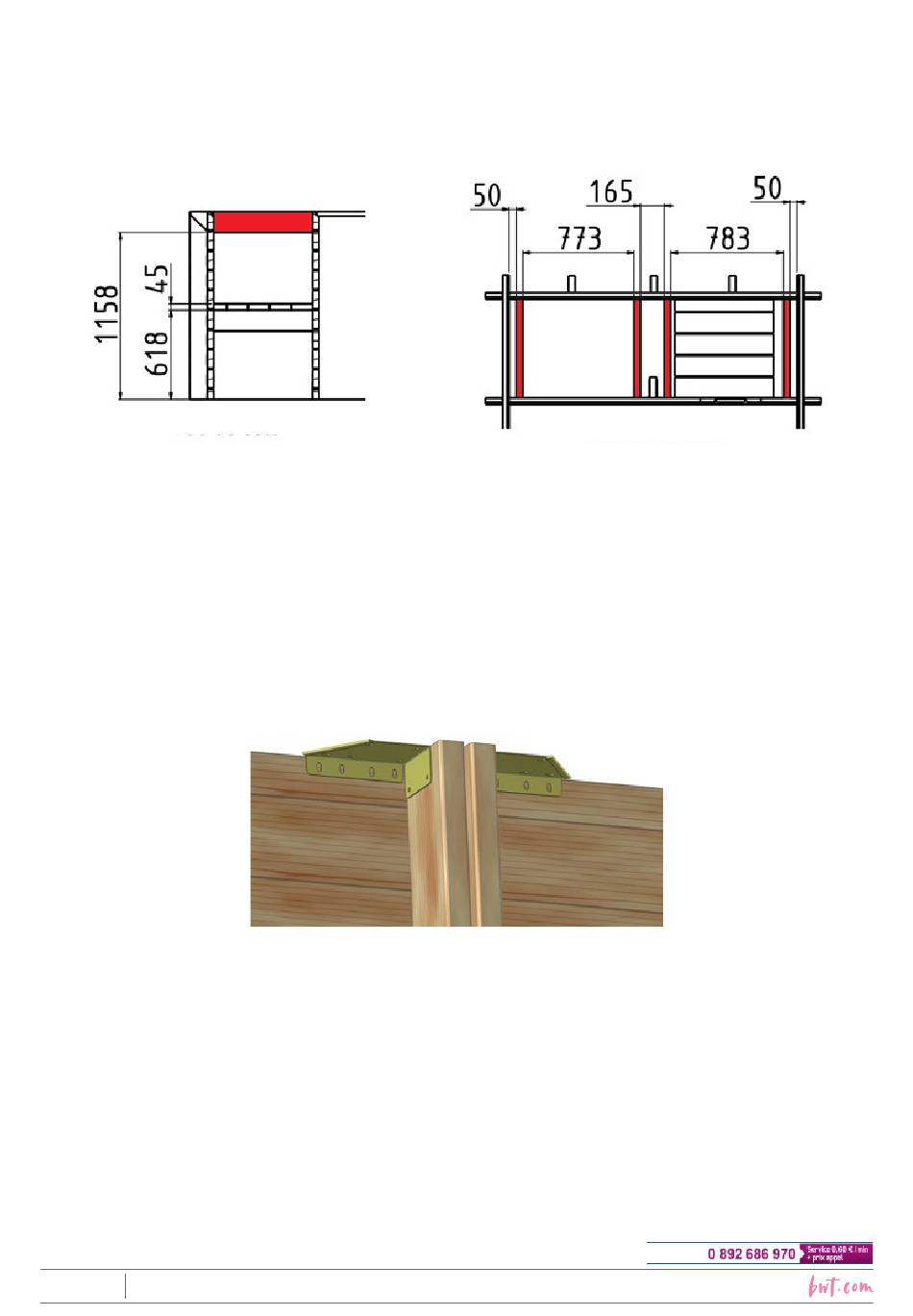

Abbildung 17 – Positionierung der Box-Stützstreben
Abbildung 18
Abbildung 18 – Platzierung der Handlaufeckwinkel auf den Streben
Draufsicht
gezeigten übereinstimmen. Verwenden Sie 6
