6.2.
Montage der Rohrleitungen
Im Kasten verbinden Sie die Elemente des Filtersystems gemäß Abbildung 16.
Ansaugseite
Verbindung des Kartuschen-Filtersystems
Legen Sie zwei Torro-Schlauchschellen (Metall-Ringe zum Festschrauben) um das Segment jedes blauen
flexiblen Rohrs. Binden Sie mit diesem Rohr den Kartuschenfilter an, wobei Sie ihn auf den Anschlüssen des
Ausgangs vom Rückfluss-Körper und dem Eingang/Ausgang des Filters anbringen.
Zum Schluss ziehen Sie die Ringe fest an.
Versichern Sie sich, dass Sie zwischen dem Kartuschenfilter und den Holzwänden einen Abstand lassen,
damit er gut funktioniert.
Die Rohre müssen nicht zurechtgeschnitten werden.
Charakteristik des Kartuschen-Filters C4100:
220-240V~, 50Hz, Class I, IPX7, 90Watts
Beziehen Sie sich hinsichtlich Betriebnahme, Wartung und Instandhaltung auf das Handbuch des Filters
C4100.
Durchführung des Elektrokabels
Bereich der
Durchführung des
Elektrokabels
Das Kabel im Bereich von einem der beiden Winkel des Kastens nach außen führen.
HOLZBECKEN

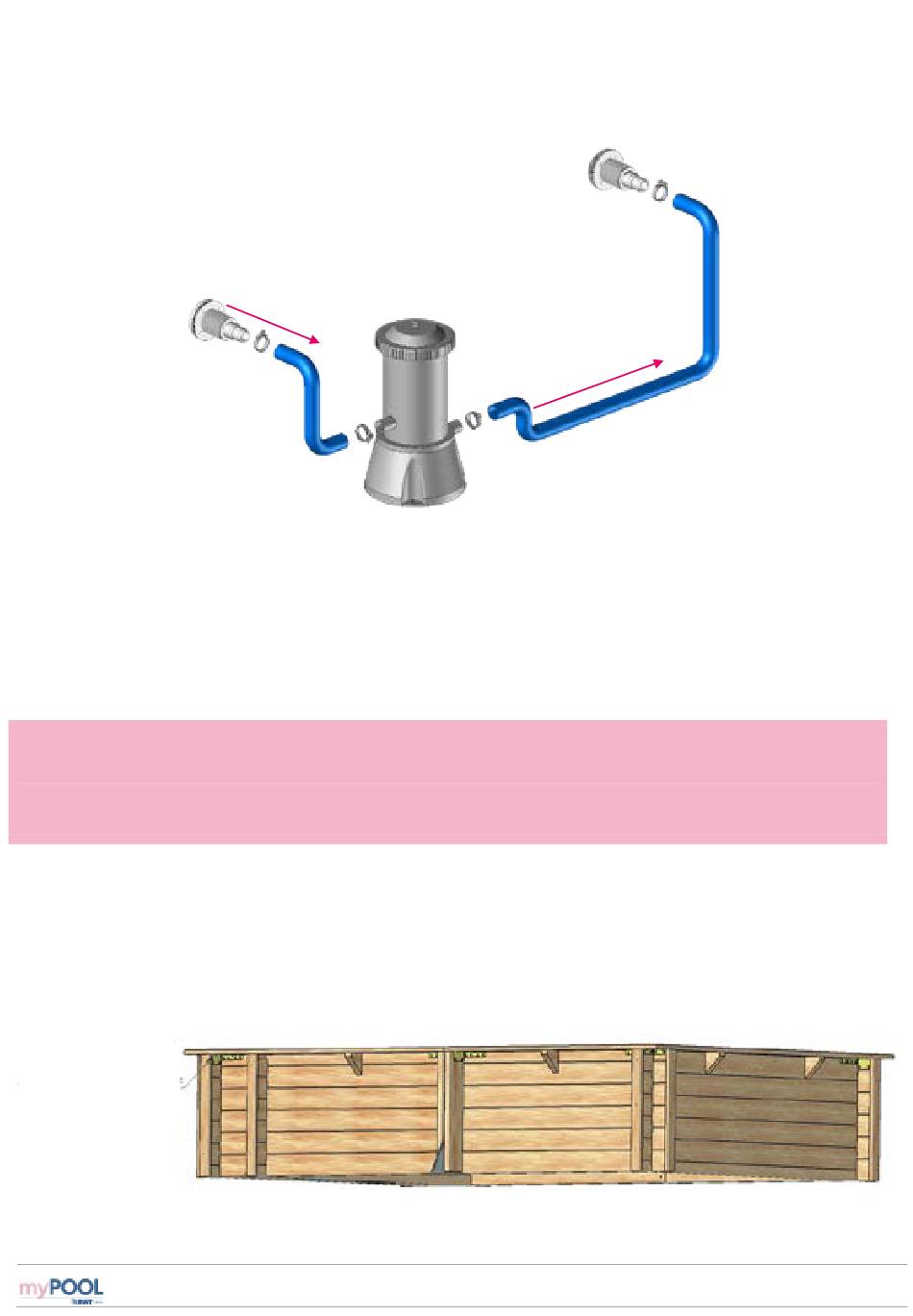

Abbildung 16 – Verbindung des Filtersystems
Abbildung 17 – Verbindung des Filtersystems
myPOOL
Rückfluss
ACHTUNG
22
