10.
LEITER UND TREPPEN
10.1
Edelstahlleiter
Bauen Sie die verschiedenen Teile der Edelstahlleiter gemäß den
Anweisungen zusammen. Vergessen Sie bei der Montage der
Leitersprossen nicht, die beiden Gummidichtungen auf diesen
anzubringen, die zum Verschluss der Abschlussmanschetten dienen.
Positionieren Sie die Leiter im Becken auf dem Handlaufmodul
Ihrer Wahl (außer auf dem auf der Skimmerseite). Die Leiter muss
mindestens 30 cm von den Ecken des Beckens entfernt sein. Beachten
Sie, dass die Innenleiter und die Holztreppe einander gegenüberliegen
sollten. Sobald die Zugangsposition ausgewählt wurde:
•
Passen Sie die Position der Leiter an. Achten Sie dabei besonders
auf das Lot und darauf, dass die Puffer an der Unterseite der
Pfosten richtig an der Innenwand anliegen. Lokalisieren Sie die
Bohrstellen. Entfernen Sie die Leiter und bohren Sie die Löcher
mit einem Durchmesser von 8 mm;
•
Befestigen Sie die Leiter mit Edelstahlschrauben und vergessen
Sie nicht, dass die Gegenplatte (separat von der Leiter geliefert)
unter dem Handlauf positioniert wird. Ziehen Sie die Schrauben
mit mäßigem Druck an.
•
Schieben Sie die 2 Dichtungen auf die Rohre, um die
ordnungsgemäße Wartung der Endmanschetten sicherzustellen..
10.2
Holztreppe
Bei einer oberirdischen Installation ist die Holztreppe Ihrer POOL'N BOX ein Sicherheitselement:
•
Vergessen Sie nicht, sie am Ende des Schwimmens zu entfernen
•
Das an diese Anforderung erinnernde Warnschild mit 4 verzinkten Senkkopfschrauben 4 × 25 mm
mit Torx-Gewinde (Beutel K) an der Wand befestigen.
Die Treppe besteht aus zwei Pfosten (1330 × 94 × 35 mm), auf denen Nuten eingearbeitet wurden, um dort
die Stufen zu platzieren. Dabei handelt es sich um Handlaufstücke aus Kiefernholz mit den Abmessungen
600 × 145 × 28 mm. Bauen Sie die Treppe mithilfe von
5 x 60 mit einem Torx-Gewinde über 35 mm (Beutel K) zusammen:
•
16 Schrauben zum Zusammenbau der Stufen an den Pfosten;
•
6 Schrauben zur Befestigung der beiden Stützteile an der Außenseite der Treppenpfosten
HOTLINE
HOLZBECKEN
BWT myPOOL POOL'N BOX

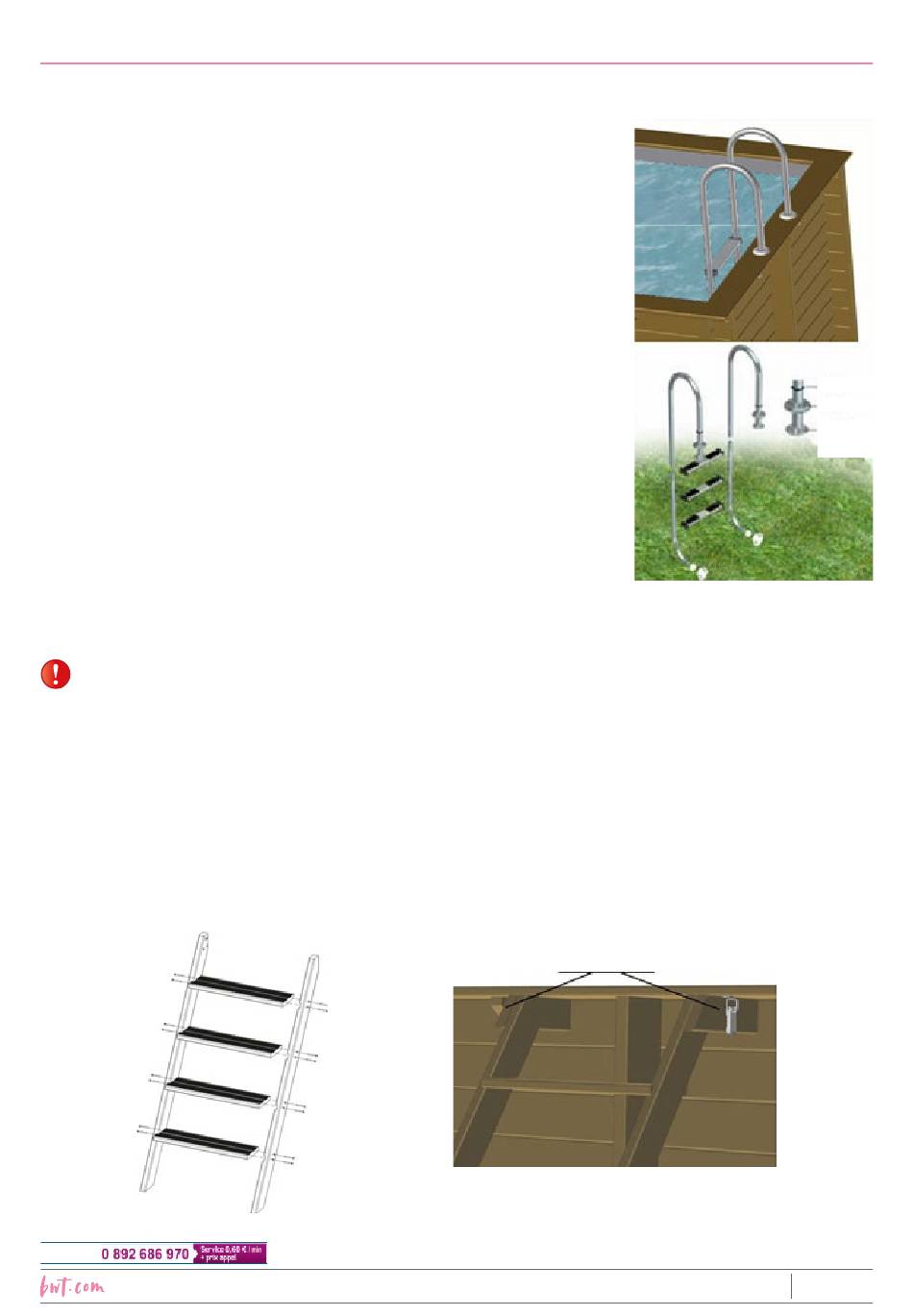

Abbildung 37
Abbildung 37 – Montage der Außentreppe aus Holz
mit 22 verzinkten Senkkopfschraube
Stützende Teile
2023/04 - Indice de révision : F Code : 37312
Dichtung
Blende
Befestigungs-
platte
Abbildung 36 – Montage der Leiter
37/48
