5.2.4 Dränageboden auslegen
Die Oberfläche des Aushubs bestmöglich ausgleichen und einen Geotextil-Boden ausrollen, der die
gesamte Fläche des Aushubs abdeckt. Auslegung eines Dränagebodens auf Kiesbasis 20/40 mm mit
einer Höhe von 110 mm am Standort des Aushubs. Der Kies muss gut verdichtet werden, damit der
Grabenboden sauber bleibt und somit die Montage der Metallstruktur erleichtert wird.
Tragen Sie den Kies an den in
abgebildeten Stellen ab, um vier Hohlräume von 500 × 650
Abbildung 2
mm und eine Tiefe von 90 mm zur Oberfläche der stabilisierten Kiesschicht zu schaffen. Diese Hohlräume
sind für die Stahlstreben vorgesehen, die die Aufrechterhaltung der Konstruktion gewährleisten, nachdem
sie in Beton eingelassen werden.

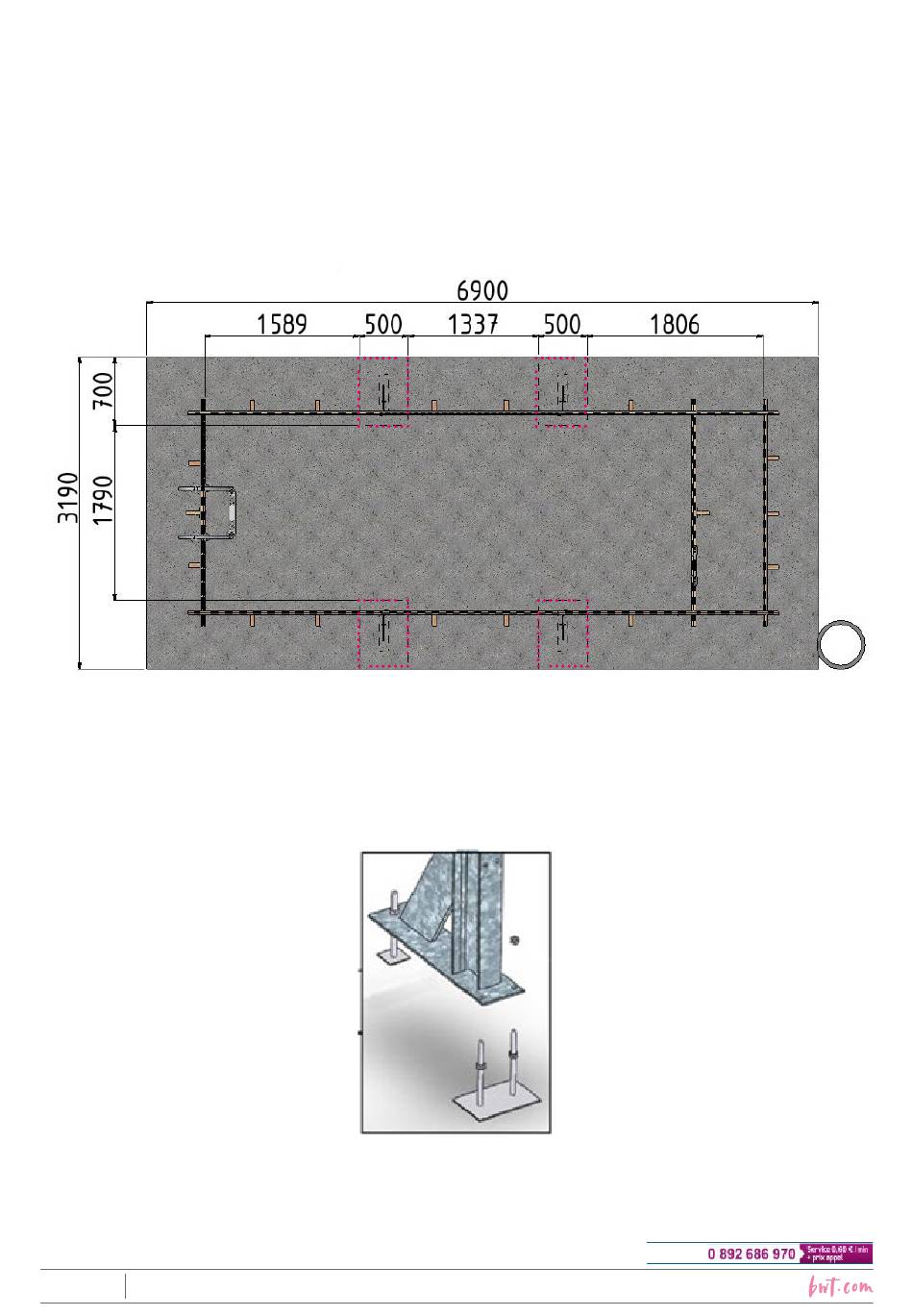

Abbildung 2 – Lage der Hohlräume für die Streben
5.3
Montage der Metallstreben
Installieren Sie die Streben an allen vier Stellen, nachdem Sie diese mit Zylindern ausgestattet haben
(Abbildung
3). Verwenden Sie 4 Doppel- und 4 Einzel-Zylinder sowie 24 Muttern mit einem Durchmesser
von 10 mm (Beutel A); stellen Sie die Höhe der unteren Muttern ein und befestigen Sie die oberen Muttern.
Abbildung 3 – Anbringen der Buchsen auf den Streben
HOTLINE
14/48
2023/04 - Indice de révision : F Code : 37312
HOLZBECKEN
BWT myPOOL POOL'N BOX
