Prosonic S FMU90 HART
Kabeleinführungen
Vorgeprägte Öffnungen auf der Unterseite für folgende Kabeleinführungen:
• M20x1,5 (10 Öffnungen)
• M16x1,5 (5 Öffnungen)
• M25x1,5 (1 Öffnung)
6.1.3 Klemmenraum Feldgehäuse Aluminium
WARNUNG
L
Um Explosionsschutz sicherzustellen:
‣
Beachten, dass sich alle Anschlüsse im Feldgehäuse befinden. (Ausnahme: Klemme für
Schutzerde auf der Außenseite des Feldgehäuses)
‣
Gehäuse mit lokalem Erdpotential (PAL) verbinden.
‣
Zum Durchführen der Kabel: Nur Kabelverschraubungen verwenden, die die Anforderun-
gen an die Zündschutzart am Einsatzort erfüllen.
5

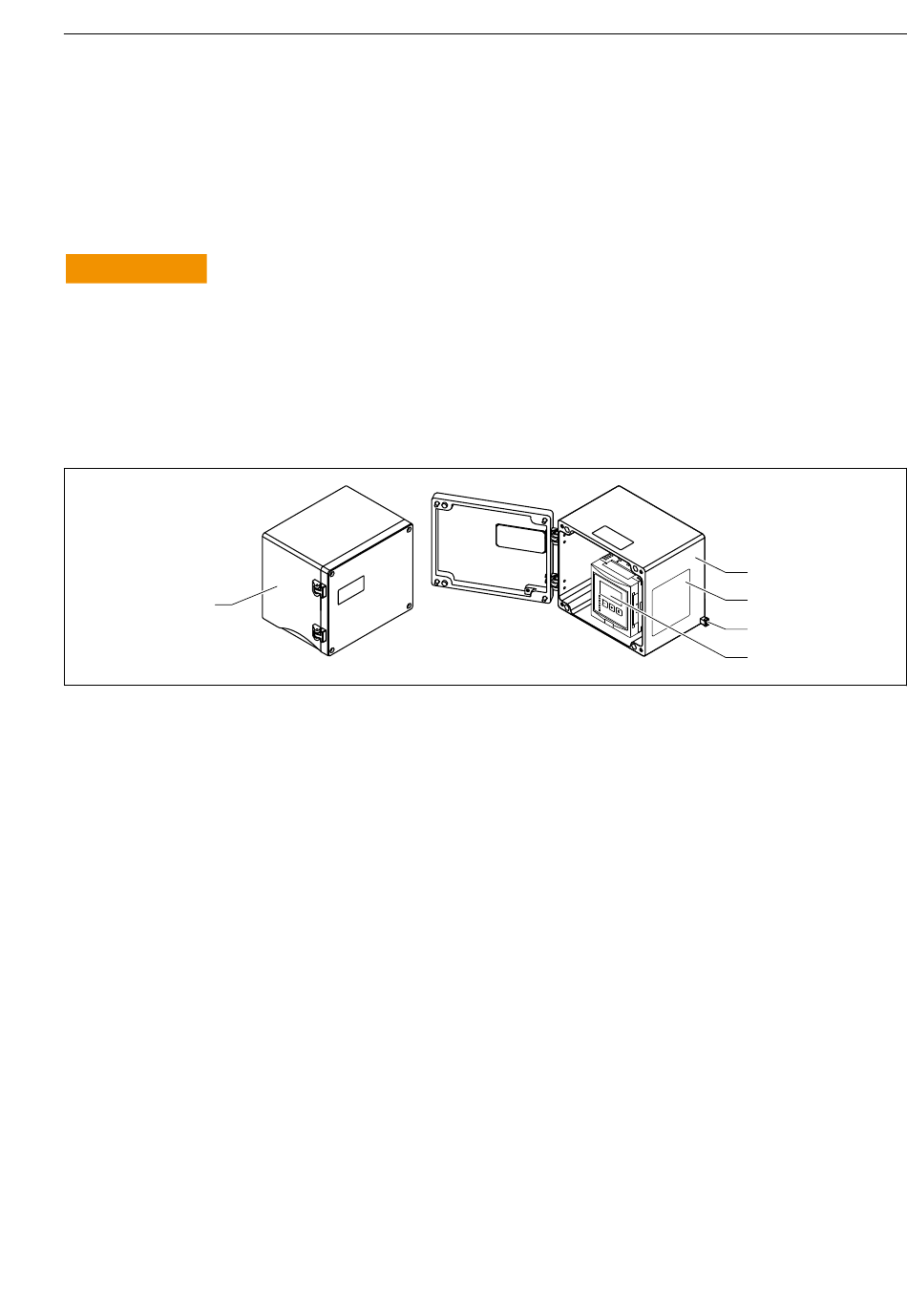

 6 Zugang zum Klemmenraum im Feldgehäuse Aluminium
1 Feldgehäuse Aluminium, geöffnet
2 Typenschild
3 Anschlussklemme für Schutzerde
4 Anzeige- und Bedienmodul
5 Feldgehäuse Aluminium, geschlossen
Kabeleinführungen
• Auf der Unterseite des Feldgehäuses befinden sich 12 Öffnungen M20x1,5 für Kabelein-
führungen.
• Für den elektrischen Anschluss: Kabel durch die Kabeleinführungen in das Gehäuse führen.
Der Anschluss erfolgt dann wie beim Hutschienengehäuse.
Endress+Hauser
Elektrischer Anschluss
1
Ma d
D-7 96
P ro
Or de
Se r.-
1
2
Ta >
Xa xx
X =
t./
Da
3
4
A0033256
