Prosonic S FMU90 HART
5.2.2
Gerät montieren
3

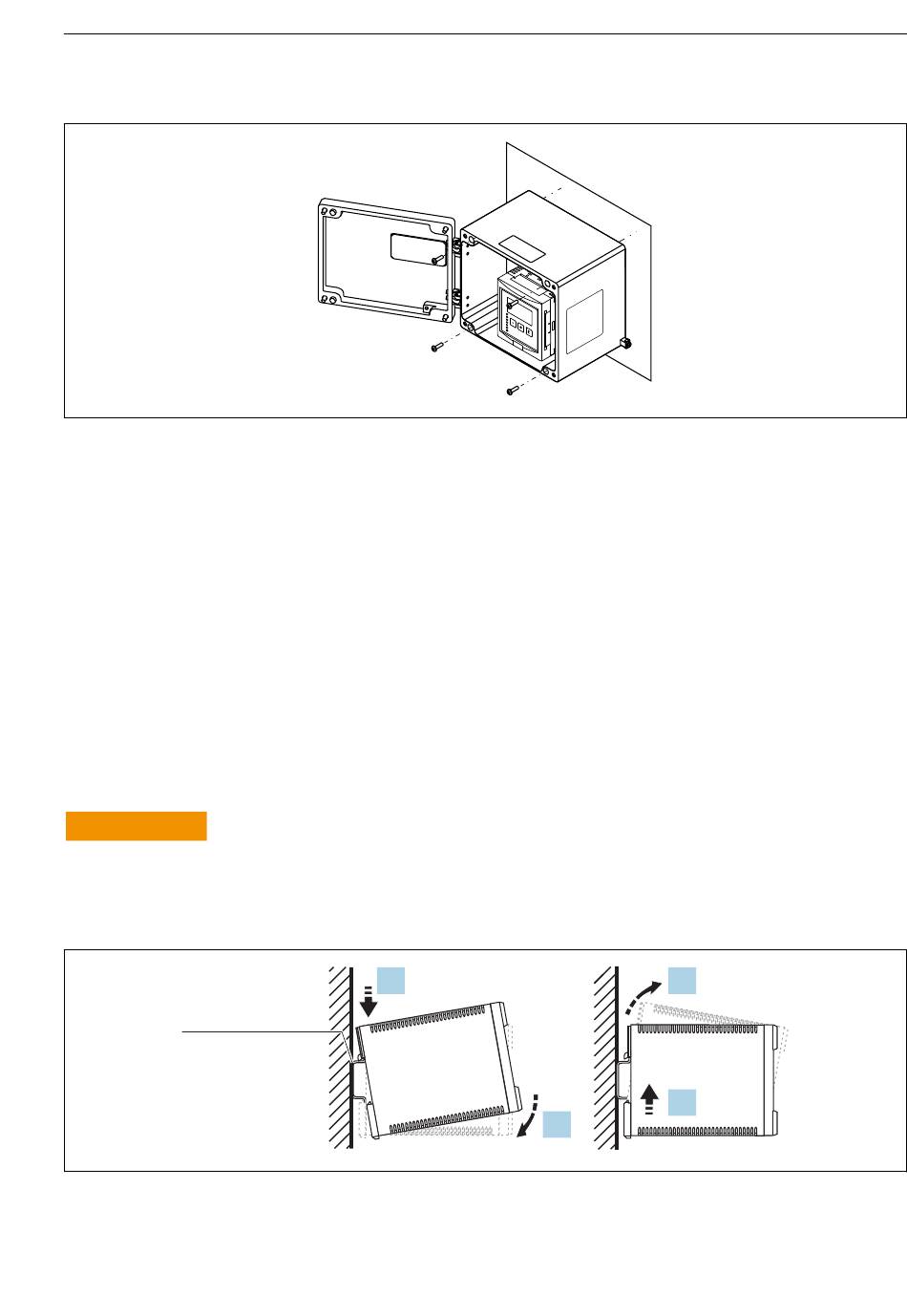

Wandmontage Feldgehäuse Aluminium
5.3
Montage Hutschienengehäuse
5.3.1
Montageort
• In Schaltschrank außerhalb explosionsgefährdeter Bereiche
• In ausreichender Entfernung von Hochspannungs- oder Motorleitungen sowie Schaltschüt-
zen oder Frequenzumrichtern
• Montagehöhe: Maximal 2 000 m (6 560 ft) über Normalhöhennull
• Mindestabstand nach links: 10 mm (0,4 in); sonst lässt sich der Gehäusedeckel nicht öff-
nen.
5.3.2
Gerät montieren
WARNUNG
L
Das Hutschienengehäuse entspricht Schutzklasse IP06.
Bei beschädigtem Gehäuse: Stromschlaggefahr an spannungsführenden Teilen.
‣
Gerät in einem stabilen Schaltschrank installieren.
EN 60715
TH 35x7.5/15
(1.4x0.3/0.6)
4
Montage/Demontage Hutschienengehäuse. Maßeinheit mm (in)
A
Montage
B
Demontage
Endress+Hauser
A
1.
d
Ma
79
6
D-
P ro
de
Or
r.-
Se
1
>
Ta
Xa
xx
X
=
Da
t./
B
2.
1.
2.
Montage
A0033331
A0032559
