Prosonic S FMU90 HART
Parameter
• Typ
• Option "Gerinne/Wehr"
Zur Verwendung einer vorprogrammierten Linearisierungskurve.
• Option "Tabelle"
Zur Eingabe einer beliebigen Linearisierungstabelle.
• Option "Formel"
Zur verwendung der Durchflussformel: Q = C (h
• Durchflusseinheit
Einheit für linearisierten Wert angeben.
• Kurve
Nur vorhanden für Typ = Gerinne/Wehr.
Auf der ersten Seite die Form des Gerinnes oder Wehrs festlegen.
Auf der anschließenden Seite die Größe des Gerinnes oder Wehrs festlegen.
• Breite
Nur vorhanden für Typ = Rechteckwehr, NFX oder Trapezwehr
Breite des Wehrs wählen.
• Bearbeiten
Nur vorhanden bei Form = Tabelle.
Öffnet die Parameterseite Bearbeiten zur Eingabe der Linearisierungstabelle.
• Status Tabelle
Aktiviert oder deaktiviert die Linearisierungstabelle.
• alpha, beta, gamma, C
Nur vorhanden bei Form = Formel.
Den Parametern der Durchflussformel geeignete Werte zuweisen.
• Maximaler Durchfluss
Angezeigten Wert für den maximalen Durchfluss des Gerinnes oder Wehrs bestätigen oder
geeigneten Wert eingeben.
8.2.4 Parameterseite "Leer Abgleich"

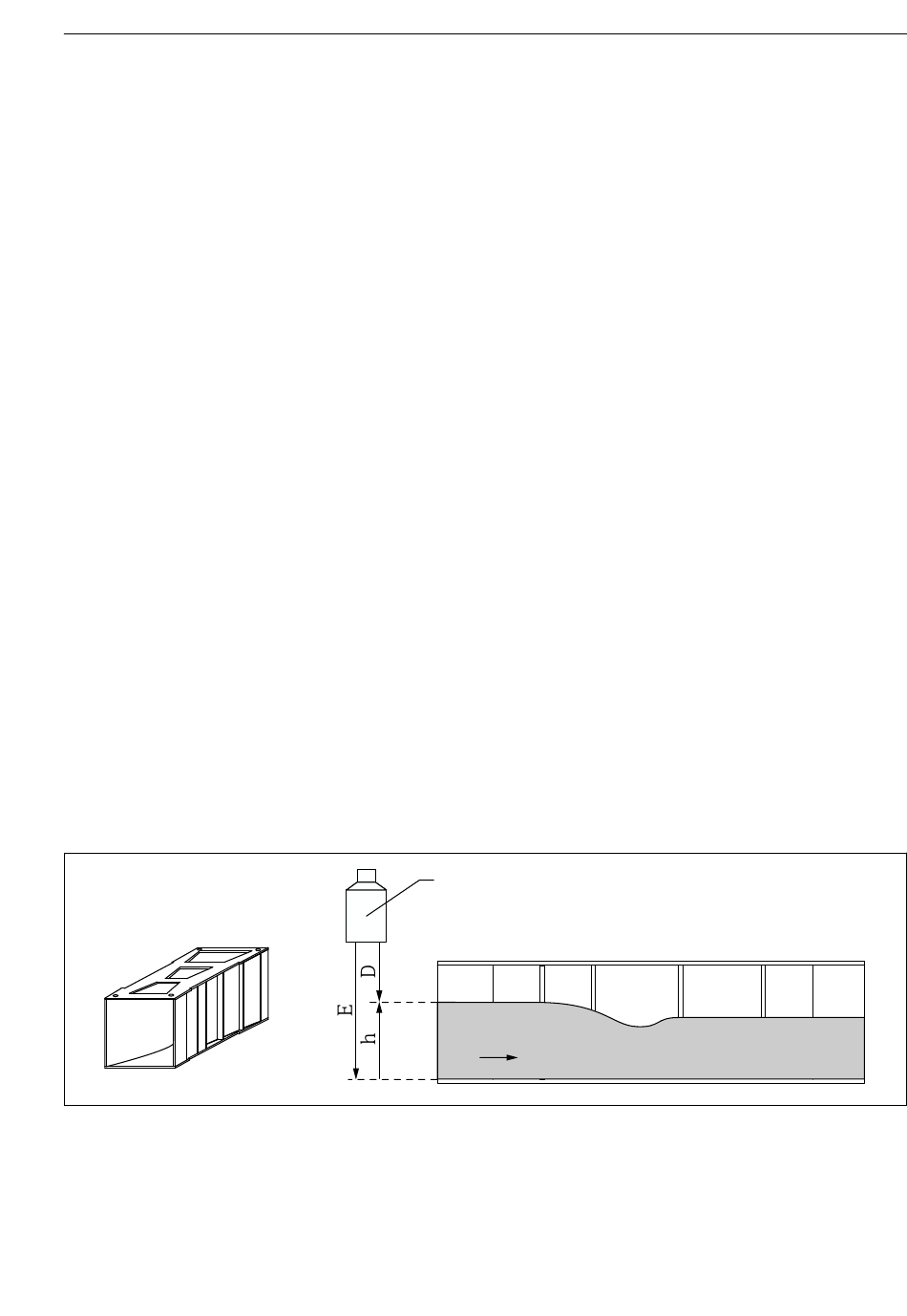

 10 Leerabgleich für Gerinne
1 Ultraschallsensor
D Gemessene Distanz
h Oberwasserpegel
E Leerabgleich: "Leer E"
Endress+Hauser
α + γh β )
1
Inbetriebnahme
A0035535
