Prüfung / Instandsetzung / Entsorgung
4.1 Hinweise zur regelmäßigen Überprüfung
Der Betreiber hat Art und Umfang der erforderlichen
Prüfungen sowie die Fristen von wiederkehrenden
Prüfungen mittels einer Gefährdungsbeurteilung zu
ermitteln und festzulegen (siehe Abschnitte 4.2 und
4.3).
Die fortbestehende Eignung des Zurrpunktes ist
mindestens 1x jährlich durch einen Sachkundigen
zu prüfen.
Je nach Einsatzbedingungen, z.B. bei häufigem Ein-
satz, erhöhtem Verschleiß oder Korrosion, können
Prüfungen in kürzeren Abständen als einem Jahr
erforderlich sein. Die Überprüfung ist auch nach
Schadensfällen und besonderen Vorkommnissen
notwendig.
4.2 Prüfkriterien für die regelmäßige
Inaugenscheinnahme durch den Anwender
• Vollständigkeit des Zurrpunktes
• Vollständige, lesbare Zurrkraftangabe sowie Her-
stellerzeichen
• Verformungen an tragenden Teilen wie Grundge-
häuse und Zurrlasche
• mechanische Beschädigungen wie starke Kerben,
insbesondere in auf Zugspannung belasteten
Bereichen.
Be-
LC
T
nennung
[daN]
[mm]
OPTILASH-
10.000
98
FIX
OPTILASH-
10.000
98
CLICK

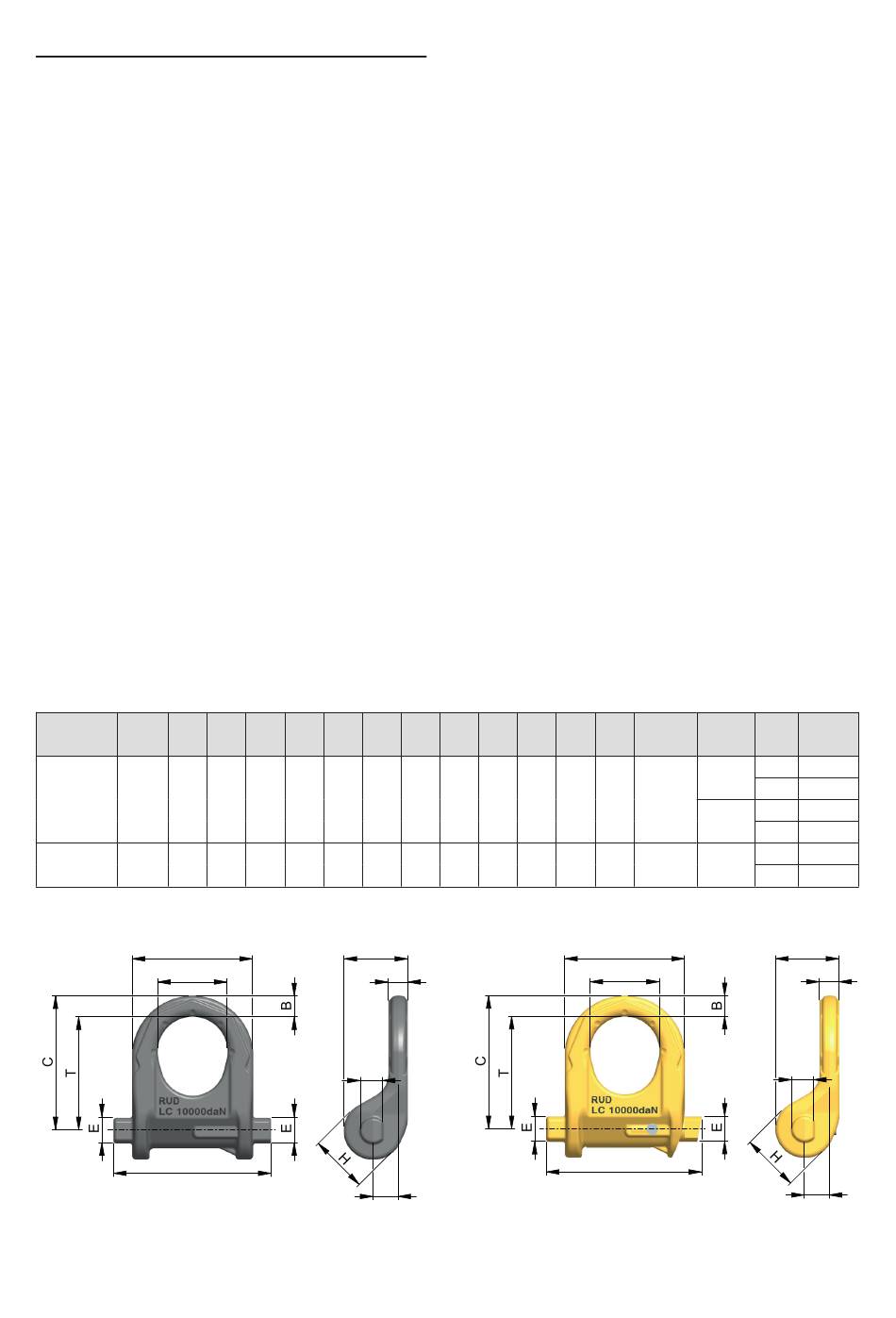

Tabelle 1: Bemaßung
G
D
A
Abb. 19: Bemaßung OPTILASH-FIX
6
RUD OPTILASH
A
B
C
D
E
[mm]
[mm]
[mm]
[mm]
[mm]
136
18
116
60
22
135
18
116
60
22
K
N
4.3 Zusätzliche Prüfkriterien für den
Sachkundigen / Instandsetzer
• Querschnittsveränderungen durch Verschleiß
> 10 % (siehe Verschleißmarkierungen)
• starke Korrosion (Lochfraß)
• Beweglichkeit des Bolzens bei OPTILASH-CLICK.
Entnehmen Sie die Zurrlasche OPTILASH-CLICK
aus der Aufnahme und prüfen Sie die Beweglich-
keit des Bolzens (Bolzen komplett eindrücken
und loslassen. Der Bolzen muss selbsttätig in die
Endlage zurückgehen). Wenn notwendig, ölen Sie
den Bolzen mit Kriechöl.
• Weitere Prüfungen können, abhängig vom Ergeb-
nis der Gefährdungsbeurteilung, notwendig sein
(z.B. Prüfung auf Anrisse an tragenden Teilen).
4.4 Entsorgung
Entsorgen Sie ablegereife Bauteile / Zubehör oder
Verpackungen entsprechend den lokalen Vorschriften
und Bestimmungen.
F
G
H
I
[mm]
[mm]
[mm]
[mm]
17
104
50
21,5
17
104
50
21,5
F
I
Abb. 20: Bemaßung OPTILASH-CLICK
K
N
Gewicht
Ober-
[mm]
[mm]
[kg/Stk.]
fläche
phos-
phatiert
55
19
1,9
verzinkt
55
19
1,8
verzinkt
Technische Änderungen vorbehalten
G
D
A
VPE
Art.-Nr.
[Stk.]
250 7910127
4
7910463
250 7910955
4
7910956
250 7909602
4
7910464
K
F
N
I
