3.2.2 Montage der Zurrlasche OPTILASH-FIX
und OPTILASH-CLICK in eine Kulissen-
konstruktion
• Beachten Sie die Mindestquerschnitte der An-
schlussbleche (vgl. Abb. 7).
HINWEIS
Soll die Zurrlasche OPTILASH-CLICK als
Ersatzteil verwendet werden, muss das
Maß 17,5 mm
eingehalten werden. Ansonsten kann die
OPTILASH-CLICK nicht nachträglich in
die Konstruktion eingebaut werden (vgl.
Abschnitt 3.2.3).
!

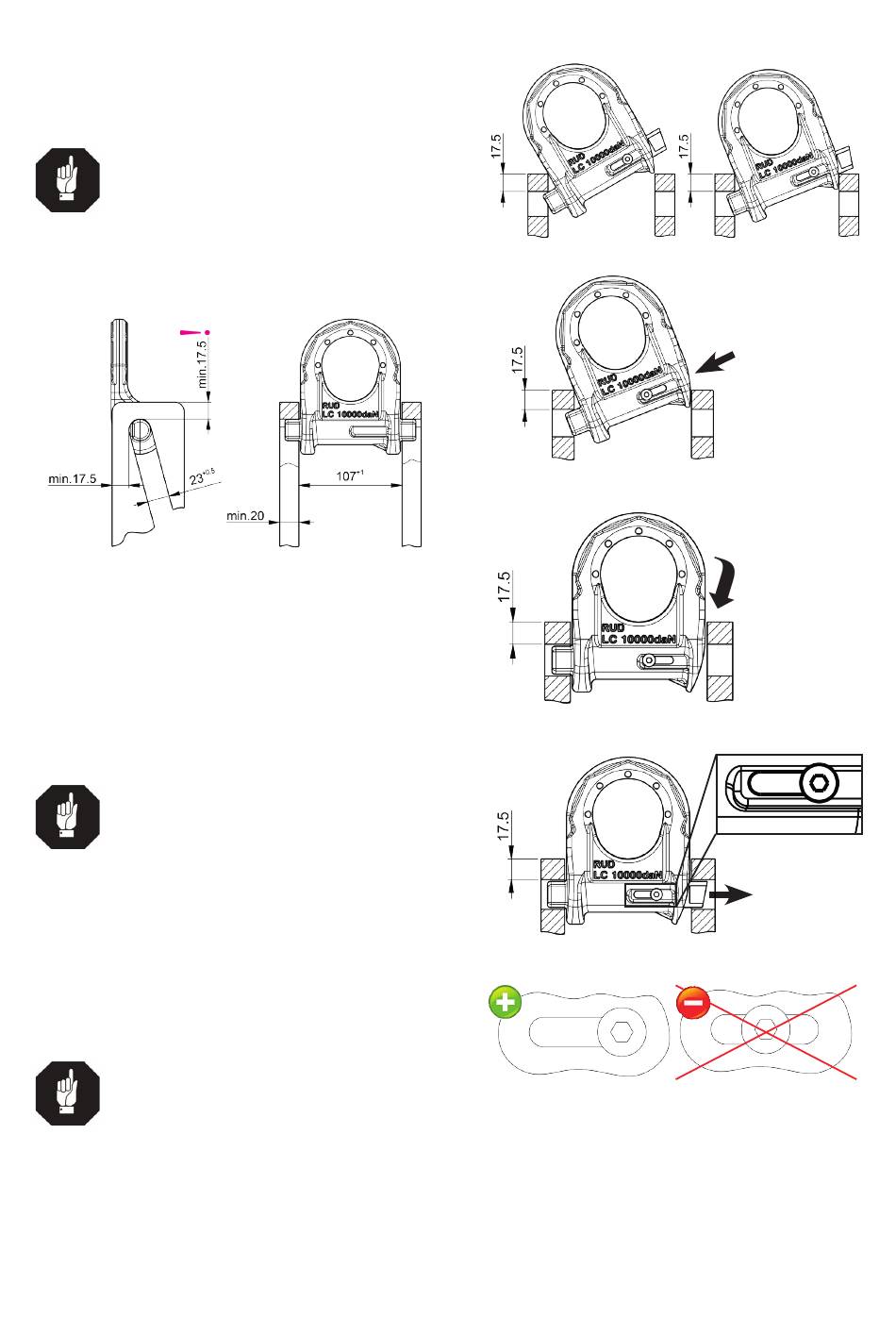

Abb. 7: Mindestquerschnitte für den Einbau (Kulisse)
• Das Anschlussblech muss eine Mindestgüte von
S355JR [1.0045] aufweisen.
• Prüfen Sie nach dem Einschweißen der Zurrlasche
die Schwenkbarkeit.
• Schweißen Sie nicht an der vergüteten Zurrlasche.
• Die Zurrlasche OPTILASH-FIX darf im einge-
schweißten Zustand nicht feuerverzinkt / galva-
nisch verzinkt werden (Gefahr der Wasserstoff-
versprödung).
HINWEIS
Soll der Fahrzeugrahmen feuerverzinkt /
galvanisch verzinkt werden, dann verwen-
den Sie die Zurrlasche OPTILASH-CLICK.
3.2.3 Montage der Zurrlasche OPTILASH-
CLICK als Ersatzteil (Bedingungen)
Soll die OPTILASH-CLICK als Ersatzteil verwendet
und ein- und ausgebaut werden, so muss in einer
Ebene das Maß 17,5 mm eingehalten werden. In
dieser Ebene kann die Zurrlasche OPTILASH-CLICK
montiert und demontiert werden.
HINWEIS
Das Maß 17,5 mm
zwingend eingehalten werden. Ansonsten
kann die OPTILASH-CLICK nicht nachträg-
lich in die Konstruktion eingebaut werden.
4
RUD OPTILASH
(!) in einer Ebene zwingend
(!) muss in einer Ebene
Gehen Sie beim Montagevorgang wie folgt vor:
Abb. 8: Zurrlasche OPTILASH einführen
Abb. 9: Bolzen komplett in Pfeilrichtung verschieben
(über Bolzen bzw. Betätigungsschieber)
Abb. 10: Zurrlasche einschwenken
Abb. 11: Bolzen muss selbsttätig und sichtbar in die
Endposition einrasten
Abb. 12:
Verwendung erlaubt
Betätigungsschieber
komplett in Endposition
eingerastet
siehe Abb. 12 / Abb. 13
Abb. 13:
Verwendung VERBOTEN!
Betätigungsschieber nicht
in Endposition (Bolzen
nicht eingerastet)!
