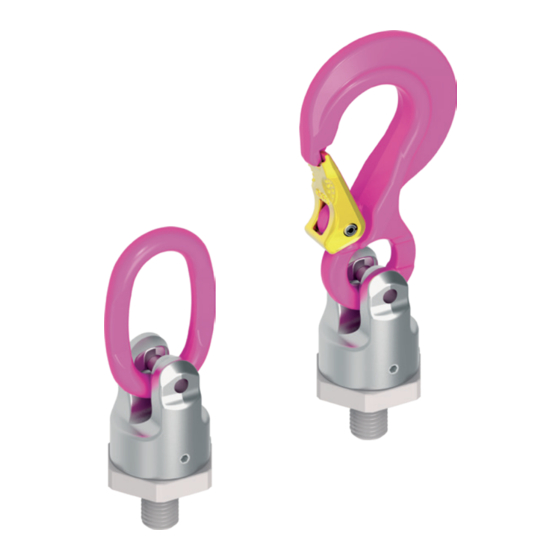

RUD PowerPoint PP-S Betriebsanleitung

Schraubbare anschlagpunkte

Vorschau ausblenden

Inhaltsverzeichnis

PowerPoint

PP-S / PP-B / PP-VIP

Betriebsanleitung

Diese Betriebsanleitung/Herstellererklärung muss über die gesamte

Nutzzeit aufbewahrt und mit dem Produkt weitergegeben werden.

Originalbetriebsanleitung

RUD Ketten

Rieger & Dietz GmbH u. Co. KG

73428 Aalen

Tel. +49 7361 504-1370

Fax +49 7361 504-1171

sling@rud.com

www.rud.com

EG-Konformitätserklärung

entsprechend der EG-Maschinenrichtlinie 2006/42/EG, Anhang II A und ihren Änderungen

RUD Ketten

Hersteller:

Rieger & Dietz GmbH u. Co. KG

Friedensinsel

73432 Aalen

Hiermit erklären wir, dass die nachfolgend bezeichnete Maschine aufgrund ihrer Konzipie-

rung und Bauart, sowie in der von uns in Verkehr gebrachten Ausführung, den grundle-

genden Sicherheits- und Gesundheitsanforderungen der EG-Maschinenrichtlinie

2006/42/EG sowie den unten aufgeführten harmonisierten und nationalen Normen sowie

technischen Spezifikationen entspricht.

Bei einer nicht mit uns abgestimmten Änderung der Maschine verliert diese Erklärung ihre

Gültigkeit.

_____________________________________________

Anschlagpunkt PowerPoint

Produktbezeichnung:

_____________________________________________

PP / WPP / WPPH

Folgende harmonisierten Normen wurden angewandt:

_________________

DIN EN 1677-1 : 2009-03

_________________

DIN EN ISO 12100 : 2011-03

_________________

Folgende nationalen Normen und technische Spezifikationen wurden außerdem angewandt:

_________________

DGUV-R 109-017 : 2020-12

_________________

Für die Zusammenstellung der Konformitätsdokumentation bevollmächtigte Person:

Michael Betzler, RUD Ketten, 73432 Aalen

Hermann Kolb, Bereichsleitung MA

Aalen, den 15.04.2021

_____________________________________________

Name, Funktion und Unterschrift Verantwortlicher

_________________

DIN EN 1677-4 : 2009-03

_________________

schraubbare Anschlagpunkte

doppelt kugelgelagert

PP-S / PP-B / PP-VIP

EC-Declaration of conformity

According to the EC-Machinery Directive 2006/42/EC, annex II A and amendments

RUD Ketten

Manufacturer:

Rieger & Dietz GmbH u. Co. KG

Friedensinsel

73432 Aalen

We hereby declare that the equipment sold by us because of its design and construction,

as mentioned below, corresponds to the appropriate, basic requirements of safety and

health of the corresponding EC-Machinery Directive 2006/42/EC as well as to the below

mentioned harmonized and national norms as well as technical specifications.

In case of any modification of the equipment, not being agreed upon with us, this declara-

tion becomes invalid.

_____________________________________________

Product name:

Lifting point PowerPoint

_____________________________________________

PP / WPP / WPPH

The following harmonized norms were applied:

_________________

DIN EN 1677-1 : 2009-03

_________________

DIN EN ISO 12100 : 2011-03

_________________

The following national norms and technical specifications were applied:

_________________

DGUV-R 109-017 : 2020-12

_________________

Authorized person for the configuration of the declaration documents:

Michael Betzler, RUD Ketten, 73432 Aalen

Hermann Kolb, Bereichsleitung MA

Aalen, den 15.04.2021

_____________________________________________

Name, function and signature of the responsible person

_________________

DIN EN 1677-4 : 2009-03

_________________

PowerPoint

Inhaltsverzeichnis

Inhaltszusammenfassung für RUD PowerPoint PP-S

Seite 1 _________________ _________________ Für die Zusammenstellung der Konformitätsdokumentation bevollmächtigte Person: Authorized person for the configuration of the declaration documents: Michael Betzler, RUD Ketten, 73432 Aalen Michael Betzler, RUD Ketten, 73432 Aalen Hermann Kolb, Bereichsleitung MA Hermann Kolb, Bereichsleitung MA Aalen, den 15.04.2021 Aalen, den 15.04.2021...
Seite 2: Sicherheitshinweise
Zustand um 360° drehbar sein. Montage- und Gebrauchsanweisung • Eine Kombination mit Ösenelementen und Ketten, 4.1 Allgemeine Informationen die nicht von RUD vorgegeben sind, ist verboten. Die • Temperatureinsatztauglichkeit: Kombination ist nicht aufeinander abgestimmt und kann Ein Einsatz bei höheren Temperaturen wird wegen zu Bauteilversagen führen.
Seite 3 Fertigen als Anschlagpunkt verwendet werden. Sie die Durchgangsboh- 12. Der RUD PowerPoint darf nicht auf Prüflast (2,5xWLL) r u n g e n n a c h D I N E N belastet werden. Sollte bei der Fertigung von Lastaufnah- 20273-mittel (Md, vgl.
Seite 4 7985643 PP-S VIP 28 1 Stück 1 Stück 7900708 Tabelle 2: Inhalt je RUD-Ersatzteil-Set Gabelkopfbolzen / Spannstifte 14. Prüfen Sie abschließend nach der Montage durch einen Sachkundigen die fortbestehende Eignung des Anschlagpunktes (siehe Abschnitt 5 Prüfung / Instand- β = β...
Seite 5: Prüfkriterien Für Die Regelmäßige Inaugenscheinnahme Durch Den Anwender
5.2 Prüfkriterien für die regelmäßige Inaugen- scheinnahme durch den Anwender • Richtige Gewindegröße und Einschraublänge • festen Schraubensitz (überprüfen des Anzugsmomentes) • Vollständigkeit des Anschlagpunktes • Vollständige, lesbare Tragfähigkeitsangabe sowie Herstellerzeichen • Verformungen an tragenden Teilen wie Grundkörper, Abb. 6: Abstand zwischen Ober- und Unterteil Einhängeglied, Einhängehaken (z.B.
Seite 6: Technische Änderungen Vorbehalten
Benennung Gewinde/Typ Gewicht Anzugs- Art.-Nr. [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [kg/Stk.] moment (lbs) 13,5 7990719 VIP 4 0,63 PP-S “-13UNC 10 Nm (1385) “ “ “ “ “ “ “ bis 18 auf Anfrage** 8600581 0,63 t Vario 17,5...
Seite 7 Anschlagart Seitliche Anschlagart β Achtung: Bei seitlicher Anbringung beträgt β der maximale Neigungswinkel β 25° / bzw. bis zur Anlage an der Last (vgl. Abschnitt 4.3)! β max. 25° β max. 25° Anzahl der Stränge 3 & 4 3 & 4 3 &...
