3.2.4 Beispiel für die Ausführung der Kulisse
HINWEIS
Je nach Hersteller/Konstruktion kann die
Ausführung der Kulisse variieren.
Die Bewegung ist sowohl bei der Zurrlasche OPTI-
LASH-FIX als auch bei der Zurrlasche OPTILASH-
CLICK einheitlich:

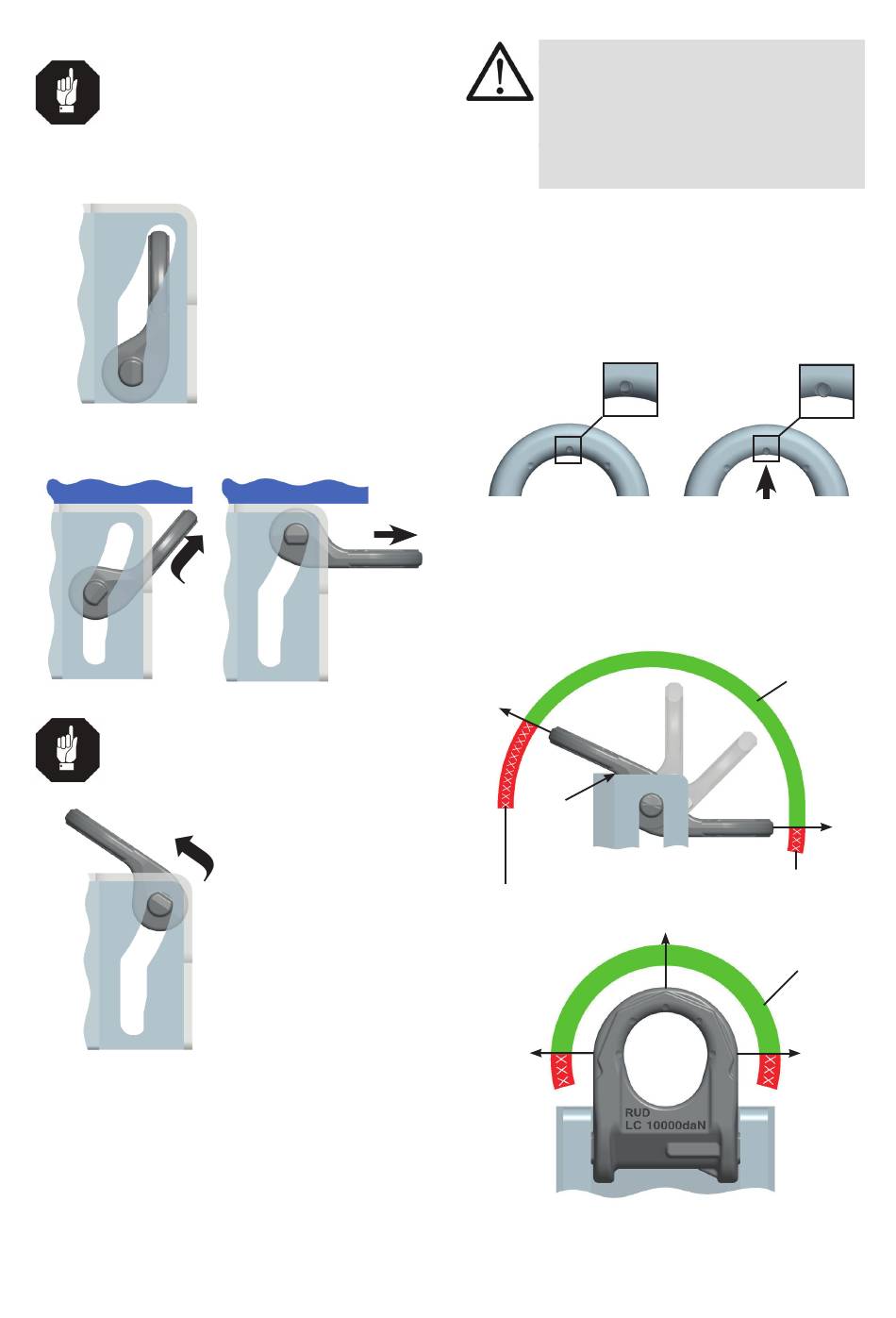

Abb. 14: Position unten / Transportposition
(Verwahrstellung)
Abb. 15: Zurrlasche OPTILASH aus der Kulisse ziehen
HINWEIS
Die Zurrlasche OPTILASH ist auch bei über-
stehender Last ausziehbar (wenn Kulissen-
Konstruktion dies zulässt). Vgl. Abb. 15.
Abb. 16: Zurrlasche OPTILASH in Einsatzposition
schwenken
3.3 Hinweise zum Gebrauch
• Nehmen Sie regelmäßig vor dem Gebrauch (z.B.
durch den Anschläger) die gesamte Zurrlasche/
Zurrpunkt in Augenschein (starke Korrosion, Ver-
schleiß, Verformungen). Siehe Abschnitt 4 Prüfung
/ Instandsetzung / Entsorgung.
VORSICHT
Falsch montierte oder beschädigte Zurr-mittel
sowie unsachgemäßer Gebrauch können zu
Verletzungen von Personen und Schäden an
Gegenständen beim Absturz führen.
Kontrollieren Sie alle Zurrmittel sorgfältig
vor jedem Gebrauch.
• Das Zurrmittel muss in der RUD OPTILASH frei
beweglich sein. Beim Ein- und Aushängen der
Zurrmittel (Zurrkette) dürfen für die Handhabung
keine Quetsch-, Scher-, Fang- und Stoßstellen
entstehen. Schließen Sie Beschädigungen der
Zurrmittel durch scharfkantige Belastung aus.
• Kontrollieren Sie sorgfältig die Verschleißmarkie-
rungen des Zurrpunktes (siehe Abb. 17):
Gebrauch erlaubt
keine
Verschleißspuren
Abb. 17: Verschleißmarkierungen
Belastungsbereich:
Anlage
zulässig
Verbotener
Belastungsbereich
Verbotener
Belastungs-
bereich
Abb. 18: Belastungsbereich
• Bringen Sie die Zurrlasche nach Gebrauch in die
Verwahrposition (vgl. Abb. 14)!
Gebrauch verboten
Ablegekriterien erreicht:
Material bis zu den
Verschleißlinsen
abgerieben.
Zulässiger
Belastungsbereich
Verbotener
Belastungsbereich
180°
Zulässiger
Belastungsbereich
Verbotener
Belastungs-
bereich
