4. Installation
4.1. Montage
• Montieren Sie vertikal auf einer nicht brennbaren Fläche, wobei die Leistungsklemmen nach unten zeigen.
• Für eine optimale Kühlung ist ein Mindestabstand von 10 cm unter und über dem Produkt einzuhalten.
• Montieren Sie in der Nähe der Batterie, aber niemals direkt über der Batterie (um Schäden durch Begasung der Batterie zu
vermeiden.
• Die Maßzeichnung finden Sie im Abschnitt
Befestigungsbohrungen angegeben.
4.2. Kabel- und Sicherungsempfehlungen
• Verwenden Sie für die Batterieanschlüsse flexible, mehrdrähtige Kupferkabel.
• Der Durchmesser der einzelnen Adern des verwendeten Kabels sollte nicht größer als 0,4 mm (0,016 Zoll)
sein oder eine Fläche von mehr als 0,125 mm² (AWG26) aufweisen.
• Die maximale Betriebstemperatur beträgt 90 °C (194 °F).
• Ein Kabel mit einem Durchmesser von 16 mm² sollte zum Beispiel mindestens aus 122 Adern bestehen
(Kabelverseilung der Klasse 5 oder höher gemäß VDE 0295, IEC 60228 und BS6360). Beispiel eines
geeigneten Kabels: Kabel der Klasse 5 „Tri-rated" (es hat drei Zulassungen: amerikanische (UL),
kanadische (CSA) und britische (BS)).
• Bei dickeren Adern ist der Kontaktbereich zu klein und der daraus resultierende hohe Kontaktwiderstand

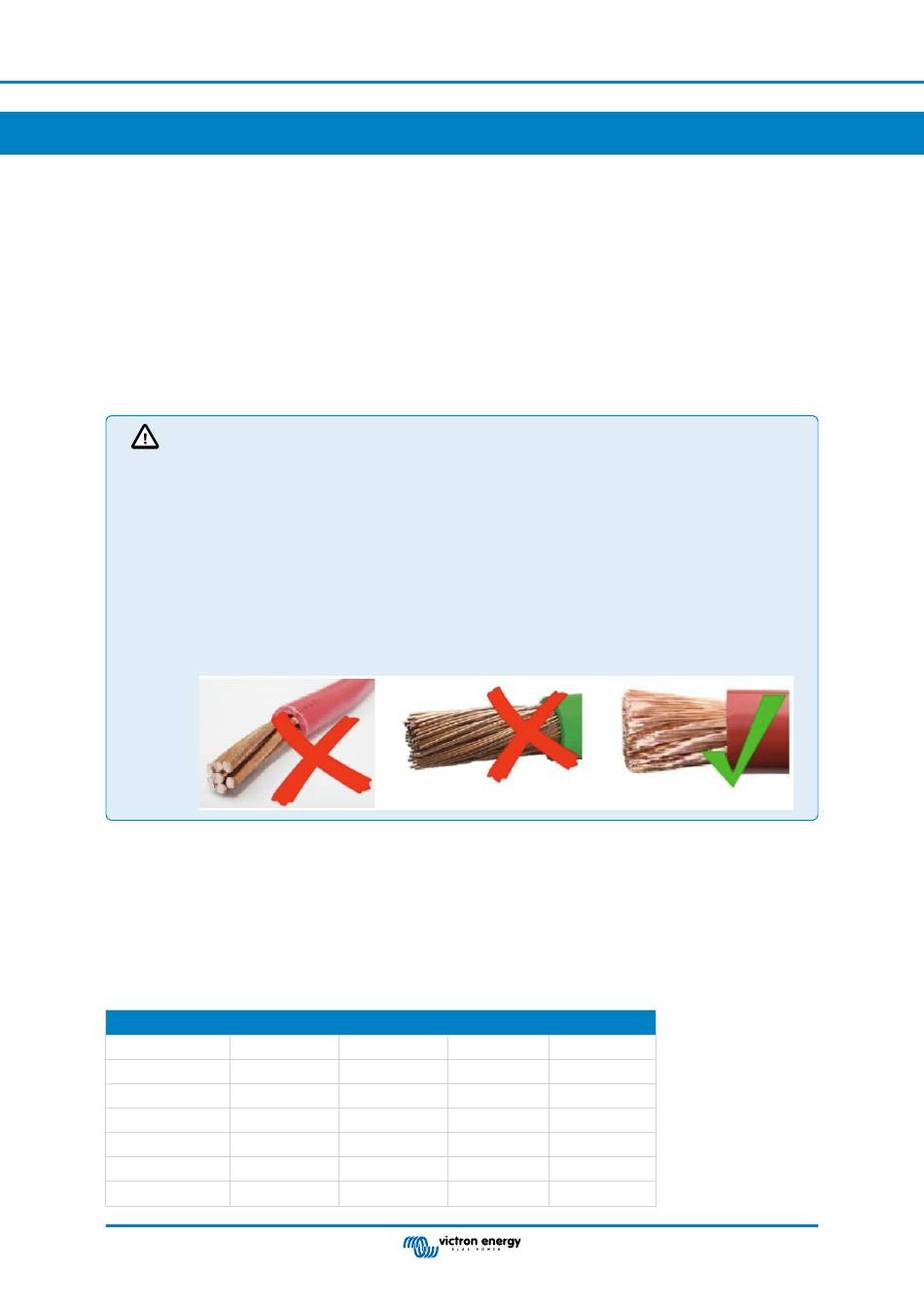

verursacht eine starke Überhitzung, die sogar Feuer verursachen kann. In der Abbildung unten finden Sie
Beispiele dafür, was für Kabel Sie verwenden sollten und was nicht.
Empfehlung zum Kabeltyp
Für den korrekten Anschluss eines Kabels an die Schraubklemmen des Eingangs/Ausgangs können Litze mit flexiblen und sehr
flexiblen Adern nach folgender Maßgabe verwendet werden:
• IEC 60228 – Klasse 2 (verseilt), Klasse 5 (flexibel), Klasse 6 (sehr flexibel)
• UL486A-B – Klasse B/C (verseilt), Klasse I (flexibel), Klasse K (sehr flexibel)
Kabel mit verdrillten Adern sind sehr steif, so dass sie in der Praxis selten verwendet werden. Die folgende Tabelle gibt einen
Überblick über die verschiedenen Drahtklassen.
Einzeldrahtdurchmesser im Bündel
Nennquerschnitt
Klasse 5 (IEC)
9 AWG
2
6 mm
0,3 mm
7 AWG
2
10 mm
0,4 mm
6 AWG
-
2
16 mm
0,4 mm
Seite 5
Orion-Tr Smart DC-DC Ladegerät Nicht Isoliert
Anhang [28]
dieses Handbuchs; in dieser Zeichnung sind auch die
Klasse 6 (IEC)
Klasse I (UL)
24 AWG
0,2 mm
24 AWG
0,2 mm
-
-
24 AWG
0,2 mm
-
Klasse K (UL)
30 AWG
30 AWG
-
30 AWG
-
Installation
