3.1 R-net Joystick-Module

Für das R-net Steuersystem gibt es zwei verschiedene
Joystick-Module - mit LCD-Anzeige (Fig. 3.3) und mit LED-
Tasten (Fig. 3.5). Die meisten Bedienelemente sind bei
beiden gleich, es gibt jedoch ein paar Unterschiede. Die
Bedienelemente werden in diesem Abschnitt einzeln erläutert.

3.2 Joystick-Modul mit LCD-Anzeige (Fig. 3.3)

Ein-/Aus-Taste
Mit der Ein-/Aus-Taste wird die Elektronik des Steuersystems
mit Strom versorgt, die dann die Rollstuhlmotoren mit Strom
versorgt. Verwenden Sie die Ein-/Aus-Taste nicht zum
Anhalten des Rollstuhls, außer in Notfällen. (Dadurch kann die
Lebensdauer der Fahrkomponenten des Rollstuhls verkürzt
werden).
Hupentaste
Wenn diese Taste gedrückt wird, ertönt die Hupe.
Taste zur Verringerung der Geschwindigkeit
Mit dieser Taste wird die Höchstgeschwindigkeit reduziert.
Taste zur Erhöhung der Geschwindigkeit
Mit dieser Taste wird die Höchstgeschwindigkeit erhöht.
Modustaste
Mit der Modustaste kann der Benutzer durch die verfügbaren
Betriebsmodi für das Steuersystem navigieren. Die
verfügbaren Modi sind von der Programmierung und der
Auswahl der zusätzlichen Ausgabegeräte abhängig, die an das
Steuersystem angeschlossen sind.
Profiltaste
Mit der Modustaste kann der Benutzer durch die verfügbaren
Profile für das Steuersystem navigieren. Die Anzahl der
verfügbaren Profile hängt davon ab, wie das Steuersystem
programmiert ist.
Taste und LED für Warnblinkanlage
Mit dieser Taste wird die Warnblinkanlage des Rollstuhls
aktiviert und deaktiviert. Drücken Sie die Taste, um die
Warnblinkanlage einzuschalten und drücken Sie die Taste
erneut, um die wieder auszuschalten.
Wenn die Warnblinkanlage aktiviert ist, blinken die LED und die
LED für die Blinker synchron mit den Blinkern des Rollstuhls.
Taste und LED für Beleuchtung
Mit dieser Taste wird die Beleuchtung des Rollstuhls aktiviert
und deaktiviert. Drücken Sie die Taste, um die Beleuchtung
einzuschalten und drücken Sie die Taste erneut, um die wieder
auszuschalten.
Wenn die Beleuchtung aktiviert ist, leuchtet die LED für die
Beleuchtung auf.
Taste und LED für linken Blinker
Mit dieser Taste wird der linke Blinker des Rollstuhls aktiviert
und deaktiviert. Drücken Sie die Taste, um den Blinker
einzuschalten und drücken Sie die Taste erneut, um ihn wieder
auszuschalten.
Wenn der Blinker aktiviert ist, blinkt die LED für den linken
Blinker synchron mit dem(n) Blinker(n) des Rollstuhls.
R-Net Steuerung System | Rev. H | Deutsch
Taste und LED für rechten Blinker
Mit dieser Taste wird der rechte Blinker des Rollstuhls aktiviert
und deaktiviert. Drücken Sie die Taste, um den Blinker
einzuschalten und drücken Sie die Taste erneut, um ihn wieder
auszuschalten.
Wenn der Blinker aktiviert ist, blinkt die LED für den rechten
Blinker synchron mit dem(n) Blinker(n) des Rollstuhls.
Buchse für externen Ein-/Aus-Schalter
Damit kann der Benutzer das Steuersystem mit Hilfe eines
externen Geräts wie etwa einem Buddy Button ein- und
ausschalten.
Buchse für externes Eingabegerät für das Profil (Fig. 3.2
+ 3.4)
Dabei handelt es sich um eine Stereo-Buchse, die den
Anschluss von zwei externen Schaltern oder Knöpfen über
einen passenden Adapter ermöglicht. Die Funktion dieser
Schalter oder Tasten kann durch Programmierung zugeordnet
werden.
Bitte wenden Sie sich dazu an Ihren Kundendienst.

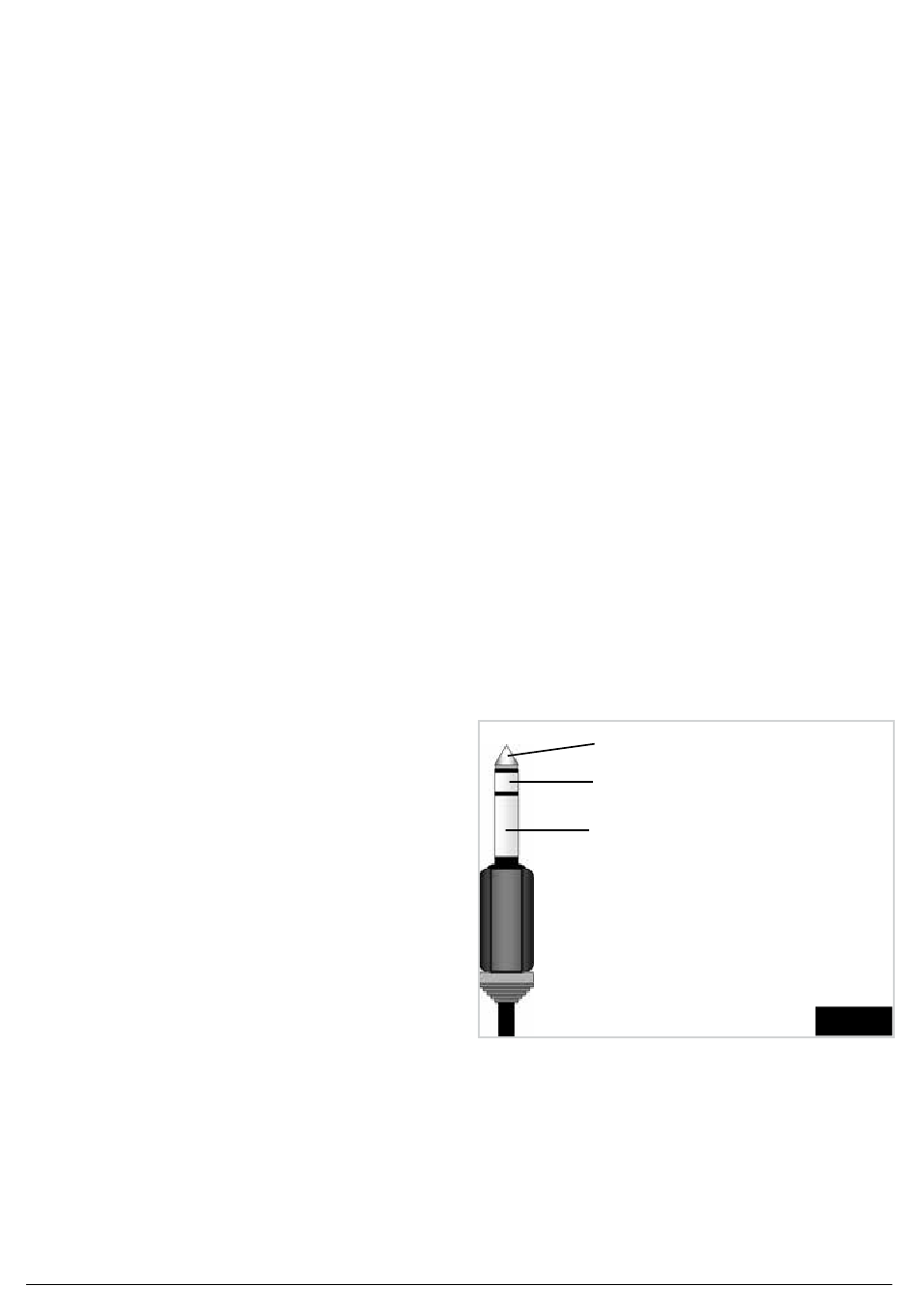

Details zum Anschließen des Stereo-Gegensteckers finden Sie
in der folgenden Abbildung.
Wenn das Steuersystem auf Fahren im Dauerkontaktmodus
oder Steuerung der Verstellmotoren im Dauerkontaktmodus
eingestellt ist, übernimmt dieser angeschlossene Schalter die
Funktion des Not-Aus-Schalters.
Mit dem Joystick-Modul werden Gummistopfen mitgeliefert,
die in die Buchsen eingesteckt werden müssen, wenn kein
externes Gerät angeschlossen ist.
Weitere Informationen zu den Funktionen der LCD-Anzeige
finden Sie in
Kapitel 4.0
Externes Eingabegerät für Profil 1
Externes Eingabegerät für Profil 2
Gemeinsames Teil
Fig. 3.2
