4.3 Hauptanzeigefeld: Diagnose (Fig. 4.24)

Wenn die Sicherheitsstromkreise des Steuersystems aktiviert
wurden und das Steuersystem die Fahrt des Rollstuhls gesperrt
hat, wird eine Diagnoseseite angezeigt.
Das zeigt eine Abschaltung des Systems an, d.h., R-net hat
einen Fehler in der Elektrik des Rollstuhls festgestellt.
Wenn der Fehler in einem Modul auftritt, das nicht aktiv ist,
wie zum Beispiel im Intelligenten Sitzmodul, aber ein Fahrprofil
ausgewählt ist, dann kann noch gefahren werden. Die
Diagnoseseite erscheint jedoch in regelmäßigen Abständen.

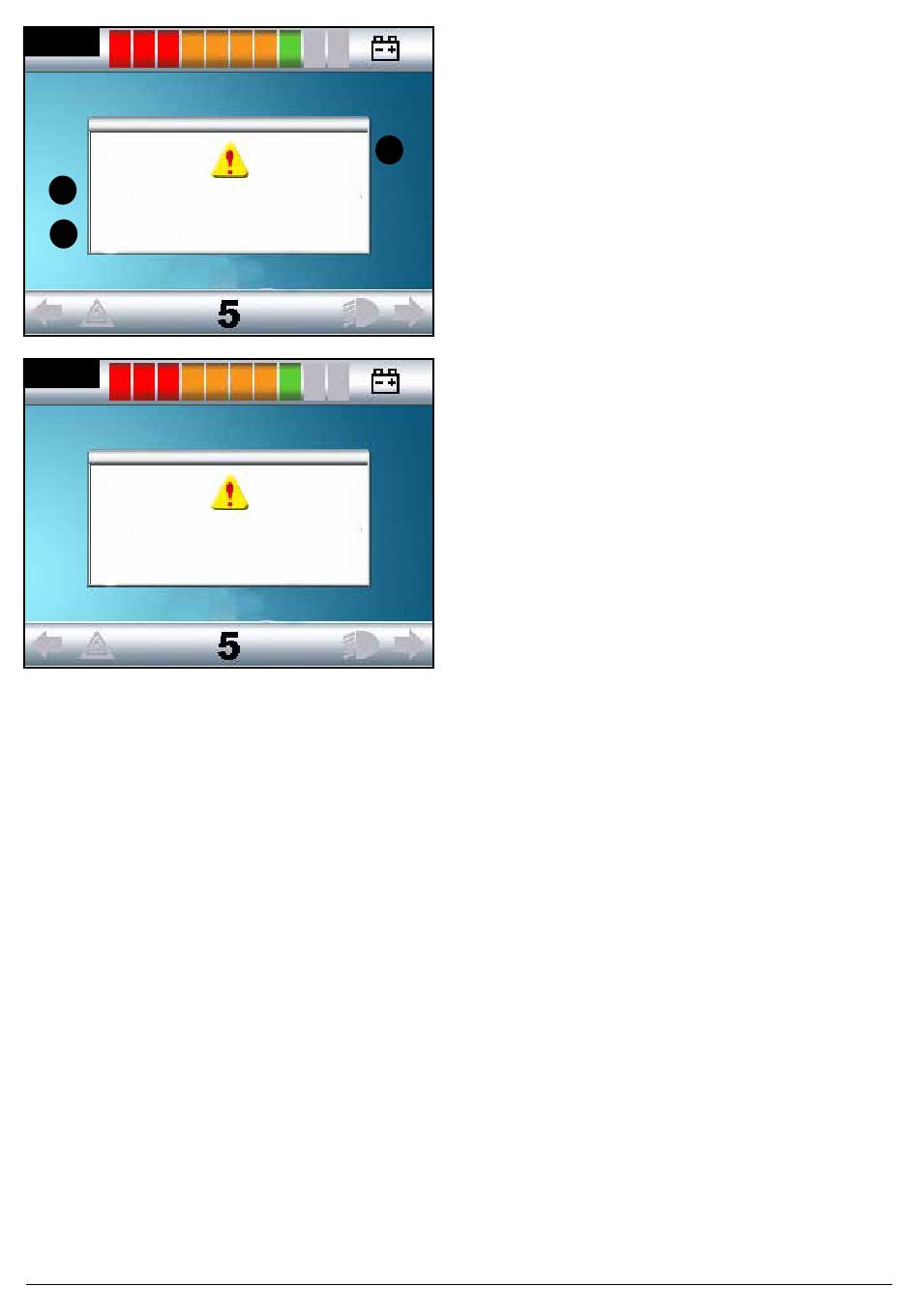

Anzeigenbereich Fig. 4.24
A. Abschaltungscode
Der angezeigte 4-stellige Code zeigt die genaue Abschaltung
an, die aufgezeichnet wurde.
B. Ermitteltes Modul
Damit wird angezeigt, in welchem Modul des Steuersystems
das Problem registriert wurde:
• PM = Elektronik
• JSM = Bedienpult (Steuerung)
• ISM = Intelligentes Sitz-/Licht-Modul
C. Abschaltungstext
Der Abschaltungstext liefert eine Kurzbeschreibung des
Abschaltungstyps.
Diagnoseverfahren (Fig. 4.25) (Beispiel)
Das ermittelte Modul, (PM):
Abschaltungstext:
Abschaltungscode:
Das bedeutet, dass die Batterie aufgeladen werden muss oder
es liegt eine mangelhafte Verbindung zur Batterie vor.
Überprüfen Sie die Anschlüsse zur Batterie. Wenn die
Anschlüsse in Ordnung sind, versuchen Sie, die Batterie
aufzuladen.
Bitte gehen Sie wie folgt vor:
• Lesen und beachten Sie den angezeigten Abschaltungs- text,
das ermittelte Modul und den Abschaltungscode.
• Schalten Sie das Steuersystem aus.
• Überprüfen Sie, dass alle Steckverbinder für das
aufgeführte Modul und den Rollstuhl fest sitzen.
• Überprüfen Sie den Zustand der Batterie.
• Beachten Sie die Beschreibung des Abschalttexts.
• Schalten Sie das Steuersystem wieder ein und
versuchen Sie, mit dem Rollstuhl zu fahren. Wenn die
Sicherheitsstromkreise erneut aktiviert werden, schalten Sie
aus und benutzen Sie den Rollstuhl nicht mehr.
• Wenden Sie sich an Ihren Kundendienst.
= Die Elektronik
= Batterieladestand niedrig
= 2C00
