Hinweis
Die Steuerung des Ausgangs des fehlersicheren Relais ist über RUGGEDCOM
RSG2100P konfigurierbar. Ein häufiger Einsatzzweck dieses Relais ist die
Signalisierung eines Alarms bei Stromausfall. Weitere Informationen finden Sie im
"RUGGEDCOM ROS Konfigurationshandbuch" für RUGGEDCOM RSG2100P.

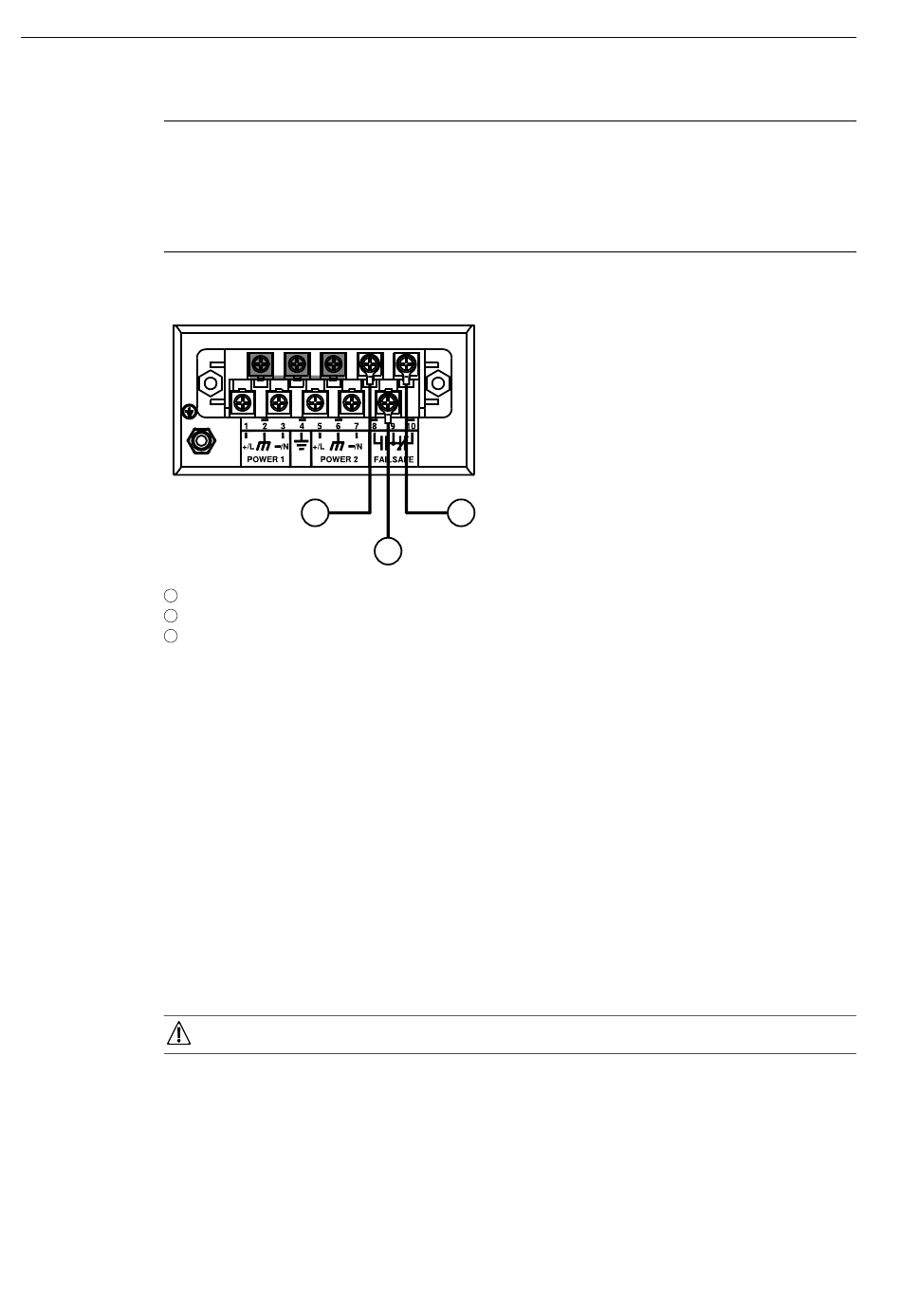

Die folgende Abbildung zeigt die korrekten Relaisanschlüsse.
1
2
3
Abbildung 2.4
2.5

Anschluss an die Netzspannung

Der RUGGEDCOM RSG2100P unterstützt eine einzelne AC- oder DC-Stromversorgung
und eine separate 48-V-DC-Stromversorgung für PoE-Ports.
Der RUGGEDCOM RSG2100P kann wahlweise mit einer Reihenklemme mit
Schraubanschluss oder einer steckbaren Reihenklemme ausgestattet werden, die
Strom an die AC/DC-Stromversorgung und PoE-Ports liefert. Die Reihenklemme mit
Schraubanschluss wird mit Kreuzschlitzschrauben und Druckplatten installiert, wofür
Blankdrahtverbindungen oder Crimp-Kabelschuhe in Frage kommen. Verwenden Sie
Ringzungen Nr. 6 für sichere, zuverlässige Verbindungen bei erheblicher Stoß- oder
Schwingungsbelastung.
Elektrische Gefahr – Gefahr von Stromausfall oder Sachschäden.
Die Stromversorgung des Geräts muss innerhalb des angegebenen
Eingangsleistungsbereichs liegen. Bei zu hoher Eingangsleistung können Schäden
an der Spannungsquelle auftreten. Bei zu niedriger Eingangsleistung können
RUGGEDCOM RSG2100P
Betriebsmittelhandbuch, 12/2023, C79000-G8900-1041-23
1
Schließerkontakt
Massekontakt
Öffnerkontakt
Verdrahten des fehlersicheren Alarmrelais
NOTICE
3
2
Installieren des Geräts
2.5 Anschluss an die Netzspannung
