Gehen Sie folgendermaßen vor, um eine externe Stromversorgung für die PoE-Ports
anzuschließen:
Elektrische Gefahr – Gefahr von Sachschäden
Schließen Sie die externe PoE-Stromversorgung nur an die Klemmen 5 und 7 an.
1.
2.
3.
4.
5.
RUGGEDCOM RSG2100P
Betriebsmittelhandbuch, 12/2023, C79000-G8900-1041-23
NOTICE
Entfernen Sie die Klemmenabdeckung.
Wenn eine Reihenklemme mit Schraubanschluss installiert ist, entfernen Sie die
Schrauben von Klemme 5 und 7. Verwenden Sie diese Schrauben zusammen mit
den Ringzungen Nr. 6, um die Drähte an der Reihenklemme zu befestigen.
Verbinden Sie den Plusdraht von der Stromquelle mit der Klemme 5 (+/L) an der
Reihenklemme.
1 3 3 3
Reihenklemme mit Schraubanschluss
1
Steckbare Reihenklemme
2
Brücke
3
Klemme 4 (Gehäusemasse)
4
Klemme 5 (+/L)
5
Klemme 7 (-/N)
6
Gehäusemasseanschluss
7

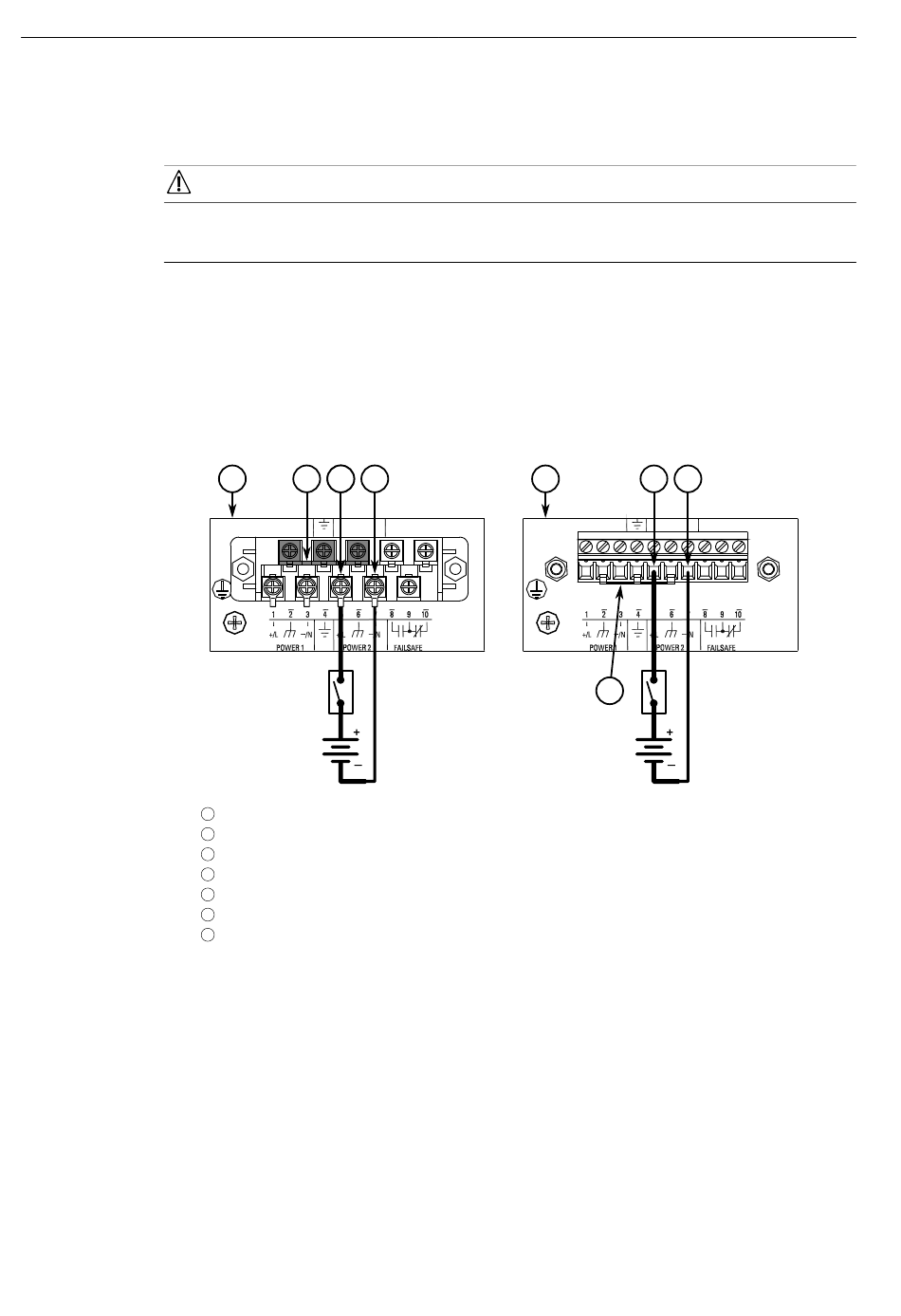

Abbildung 2.7 Klemmenblockverdrahtung
Verbinden Sie den Minusdraht von der Stromquelle mit Klemme 7 (-/N) an der
Reihenklemme.
Wenn die externe PoE-Stromversorgung über einen Gehäusemasseanschluss
verfügt, verbinden Sie die Masseklemme an der Stromversorgung mit Klemme 4
an der Reihenklemme.
2.5.2 Anschließen der externen PoE-Stromversorgung
4
Installieren des Geräts
