Elektrische Gefahr – Gefahr von Sachschäden
Sicherstellen, dass keine elektrostatische Energie mehr vorhanden ist, bevor
Bauteile im Gerät installiert oder aus diesem entfernt werden. Eine elektrostatische
Entladung (ESD) kann schwere Schäden am Bauteil verursachen, wenn es sich
außerhalb des Gehäuses befindet.
Es dürfen nur GBIC-Ports in Glasfasertechnik, die mit dem RUGGEDCOM RSG2100P
kompatibel sind, installiert werden.
1.
2.
3.
4.
5.
RUGGEDCOM RSG2100P
Betriebsmittelhandbuch, 12/2023, C79000-G8900-1041-23
NOTICE
NOTICE
Sicherstellen, dass alle potentiellen elektrostatischen Aufladungen korrekt
entladen wurden, um elektrostatische Entladungen (ESD) zu vermeiden. Erreicht
werden kann dies kann durch Tragen eines ESD-Armbands, das entweder mit
dem Gehäusemasseanschluss oder einer blanken Metalloberfläche am Router/
Switch verbunden ist.
Staubabdeckung von der Portöffnung im Modul entfernen.
Port aus der Verpackung nehmen.
NOTICE
Mechanische Gefährdung – Beschädigungsgefahr für das Bauteil.
GBIC-Ports in Glasfasertechnik können nur in einer Ausrichtung eingesetzt
werden. Port nicht gewaltsam in das Modul einsetzen.
Staubschutzstopfen vom Sockel entfernen und für spätere Verwendung
aufbewahren.
Verriegelungen auf beiden Seiten des Ports drücken und den Port in den Sockel
einsetzen.

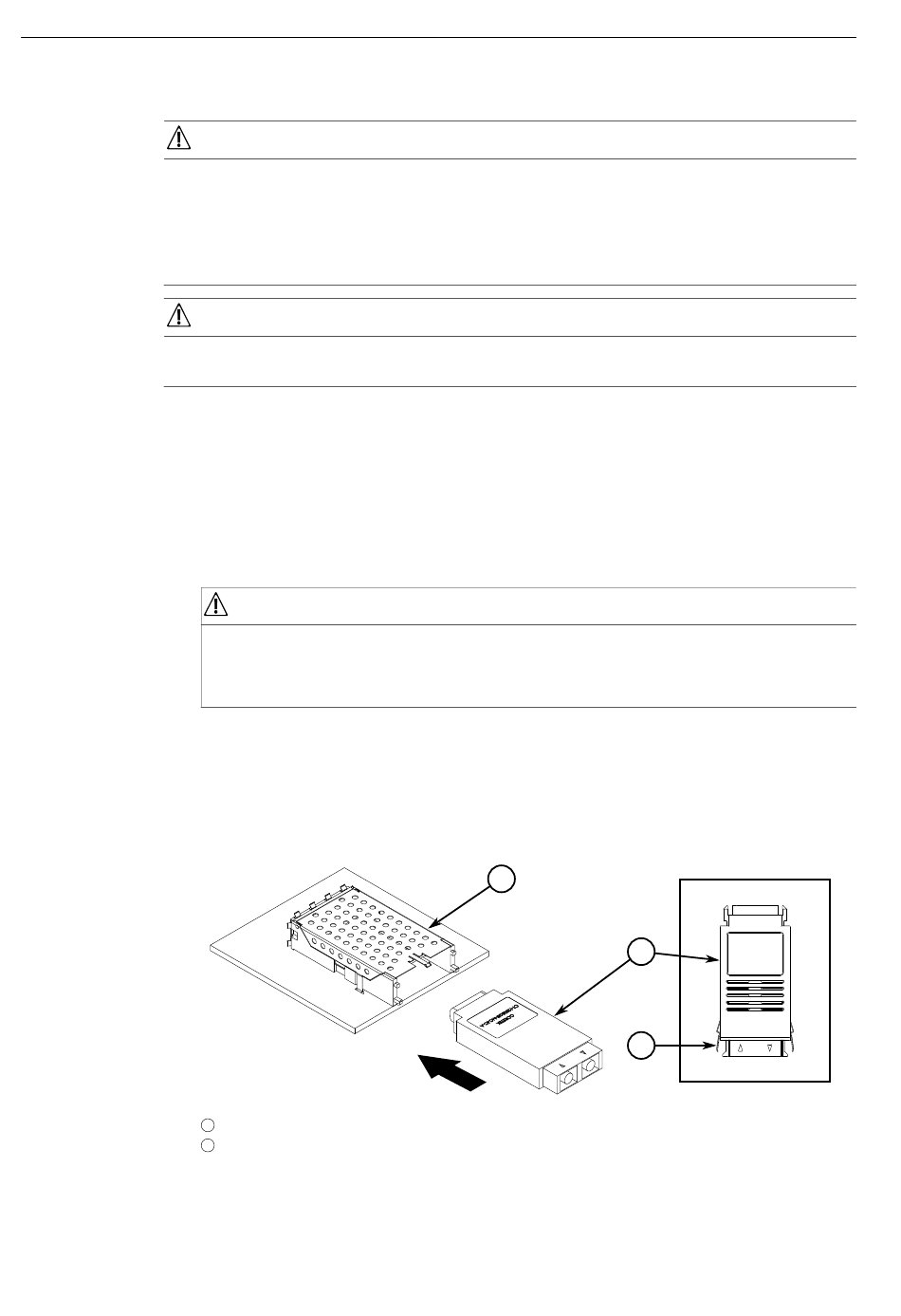

GBIC-Portmodul in Glasfasertechnik
1
Sockel
2
4.5.1 Installation eines GBIC-Ports in Glasfasertechnik
1
Kommunikations-Ports
2
3
