LaserLiner Revolution Bedienungsanleitung Seite 8

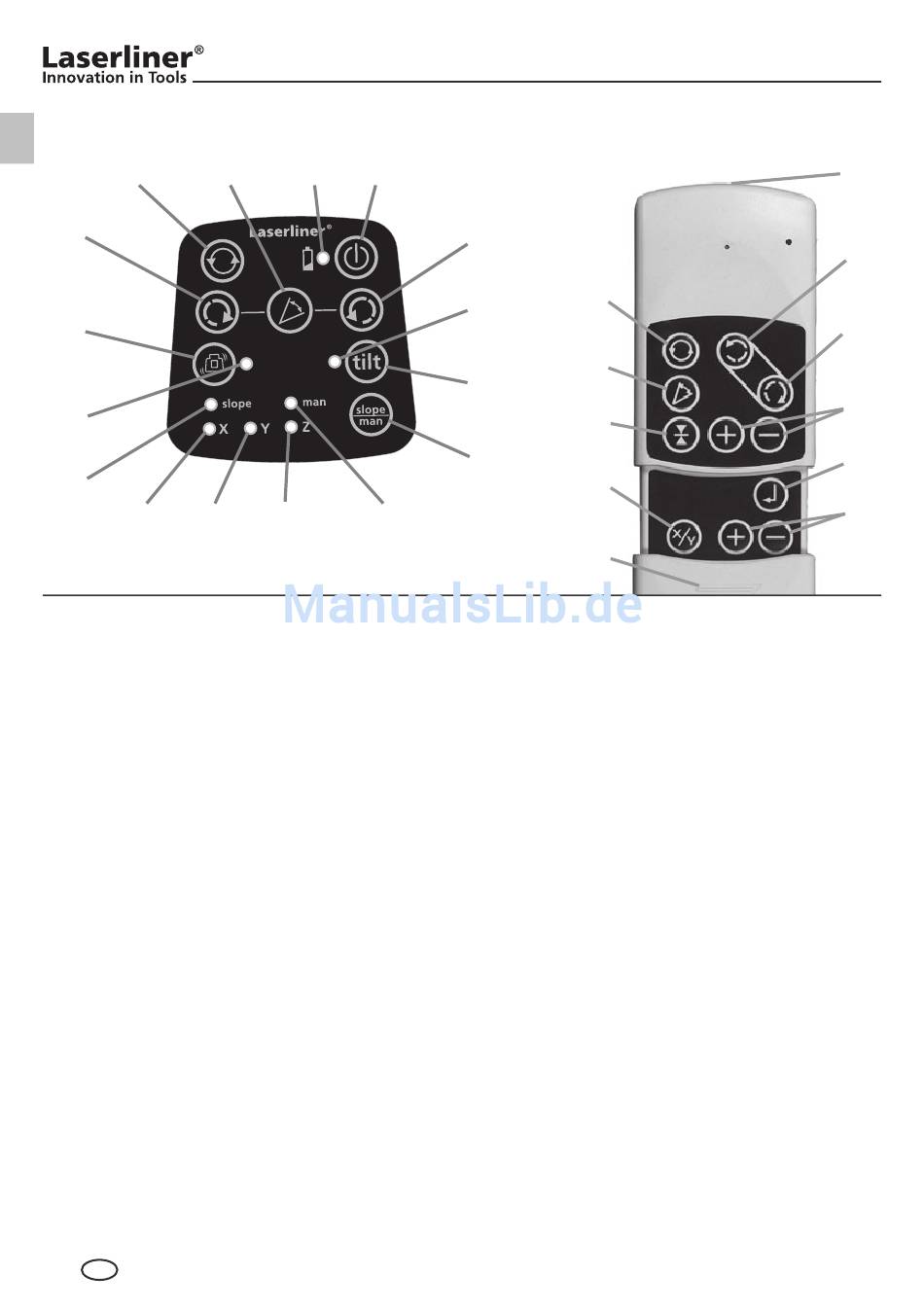

Bedienfeld Revolution
4 3
5
6
7
8
9 10
1 AN-/AUS-Taste
2 Betriebs- / Batterieanzeige
3 Scan-Modus
4 Rotationsgeschwindigkeit wählen
750 / 350 / 0 U/min
5 Positionierungs-Taste (rechts drehen)
6 AntiShake-Funktion
7 LED AntiShake-Funktion
8 LED SingleSlope-Funktion
9 LED X-Achse
10 LED Y-Achse
11 LED Z-Achse
12 LED manuelle Neigungsfunktion
13 SingleSlope-Funktion /
manuelle Neigungsfunktion
14 Tilt-Funktion
15 LED Tilt-Funktion
08
DE
2 1
11 12
Optionales Zubehör:
Commander 50
16
4
15
3
14
17
13
18
19
16 Positionierungs-Taste (links drehen)
17 Handempfänger-Modus
18 Justier-Modus:
X-, Y-Achse umschalten
19 Abdeckung Tasten Justier-Modus /
Batteriefach
20 Justier-Modus: Achseinstellung
21 Enter-Taste Justier-Modus:
Neue Einstellung speichern
22 Plus/Minus-Tasten zur
Neigungseinstellung bei der
SingleSlope-Funktion und der
manuellen Neigungsfunktion
23 Positionierungs-Taste (rechts drehen) /
Kalibrier-Modus: Achsumstellung
24 Positionierungs-Taste (links drehen) /
Kalibrier-Modus: Speichern
25 Ausgang Infrarot-Signal
25
24
23
22
21
20
