Inhaltszusammenfassung für LaserLiner Cubus

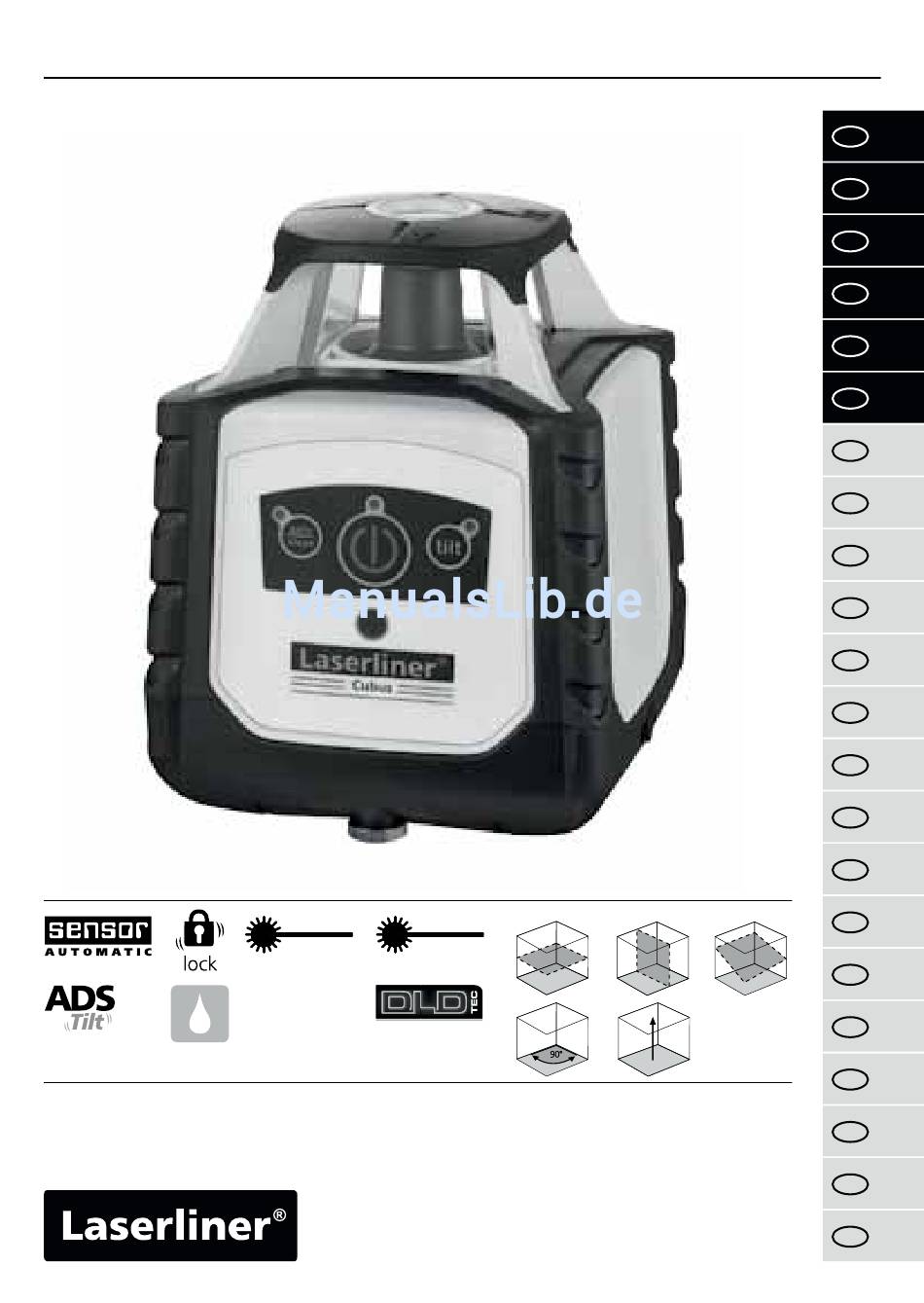

- Seite 1 Cubus / Cubus G auto auto Laser Laser 635 nm 515 nm IP 66...
-
Seite 2: Allgemeine Sicherheitshinweise
Lesen Sie vollständig die Bedienungsanleitung und das beiliegende Heft „Garantie- und Zusatzhinweise“. Befolgen Sie die darin ent- haltenen Anweisungen. Diese Unterlage ist aufzubewahren und bei Weitergabe der Lasereinrichtung mitzugeben. Vollautomatischer Rotationslaser mit roter bzw. grüner Lasertechnologie – 90° Referenzstrahl zum Loten und Ausrichten von Trennwänden –... -
Seite 3: Besondere Produkteigenschaften Und Funktionen
Cubus / Cubus G Besondere Produkteigenschaften und Funktionen Der Rotationslaser richtet sich selbständig aus. Er wird in die benötigte Grundstellung aufgestellt – innerhalb des Arbeitswinkeln von ± 4°. Die Feineinstellung übernimmt sofort die Automatik: Drei elektro- nische Messsensoren erfassen dabei die X-, Y- und Z-Achse. - Seite 4 90° Referenz- Nivellieren Nivellieren Ebene funktion Cubus G: Grüne Lasertechnologie Lasermodule in der DLD-Ausführung stehen für eine hohe Qualität bei der Erzeugung des grünen Laserlichtes. Im Gegen- satz zu früheren Generationen sind sie temperaturstabiler und energieeffizienter. Das menschliche Auge hat zudem eine höhere Empfindlichkeit im Wellenbereich des grünen Laser als zum Beispiel beim roten...
-
Seite 5: Akku Laden
Cubus / Cubus G Akku laden – Vor Einsatz des Gerätes Akku voll aufladen. – Ladegerät mit dem Stromnetz und der Ladebuchse (G) verbinden. Bitte nur das beiliegende Ladegerät benutzen. Wenn ein falsches Lade- gerät verwendet wird, erlischt die Garantie. - Seite 6 Stativ- und Wandhalterung Vertikalbetrieb Austritt Referenz-, Lotlaser Ladebuchse Prismenkopf / Austritt Laserstrahl Ladegerät / Netzteil Empfangsfeld Infrarot-Signal Betriebsanzeige rot: Akku wird geladen Bedienfeld grün: Ladevorgang abgeschlossen 5/8" Gewinde Akkufach...
- Seite 7 Cubus / Cubus G Bedienfeld Cubus Fernbedienung slope Cubus auto/slope-Funktion Ausgang Infrarot-Signal LED auto/slope-Funktion: Betriebsanzeige LED aus: Automatische Rotationsgeschwindigkeit wählen Ausrichtung 600 / 330 / 30 / 0 U/min LED an: Manuelle Ausrichtung Scan-Modus AN-/AUS-Taste 10° / 45° / 90° / 180°...
-
Seite 8: Horizontales Und Vertikales Nivellieren
Horizontales und vertikales Nivellieren auto auto – Horizontal: Das Gerät auf einer möglichst ebenen Fläche aufstellen oder auf einem Stativ befestigen. – Vertikal: Das Gerät mit montierter Stativ- und Wandhalterung seitlich stellen. Das Bedienfeld zeigt nach oben. Mit der Stativ- und Wand- halterung kann das Gerät im Vertikaleinsatz auf einem Stativ montiert werden. - Seite 9 Cubus / Cubus G Lasermodi Rotations-Modus Mit der Rotations-Taste werden die Drehzahlen eingestellt: 0, 30, 330, 600 U/min Punkt-Modus Um in den Punkt-Modus zu gelangen, die Rotations-Taste so oft drücken, bis der Laser nicht mehr rotiert. Der Laser kann mit den Positionierungs-Tasten zur Messebene in die gewünschte Position gedreht werden.
-
Seite 10: Eu-Bestimmungen Und Entsorgung
Das Gerät erfüllt alle erforderlichen Normen für den freien Warenverkehr innerhalb der EU. Dieses Produkt ist ein Elektrogerät und muss nach der europäischen Richtlinie für Elektro- und Elektronik- Altgeräte getrennt gesammelt und entsorgt werden. Weitere Sicherheits- und Zusatzhinweise unter: www.laserliner.com/info... -
Seite 11: Kalibrierungsüberprüfung Vorbereiten
Wenn bei der X-, Y- oder Z- Achse die Punkte A2 und A3 mehr als 1,5 mm / 10 m auseinander liegen, ist eine neue Justierung erforder- lich. Setzen Sie sich mit Ihrem Fachhändler in Verbindung oder wenden Sie sich an die Serviceabteilung von UMAREX-LASERLINER. - Seite 12 Achten Sie bei der Justierung auf die Ausrichtung des Rotations- lasers. Immer alle Achsen justieren. Justierung der X-Achse Justiermodus aktivieren: Den Cubus einschalten. Die AN/AUS-Taste und die auto/slope-Taste gleichzeitig drücken bis die tilt-LED schnell blinkt. Mit der tilt-Taste auf die X-Achse wechseln. (LED auto/slope) Justierung: Mit den Positionierungs-Tasten den Laser von der aktuellen Position auf Höhe des Referenzpunktes A2 fahren.
