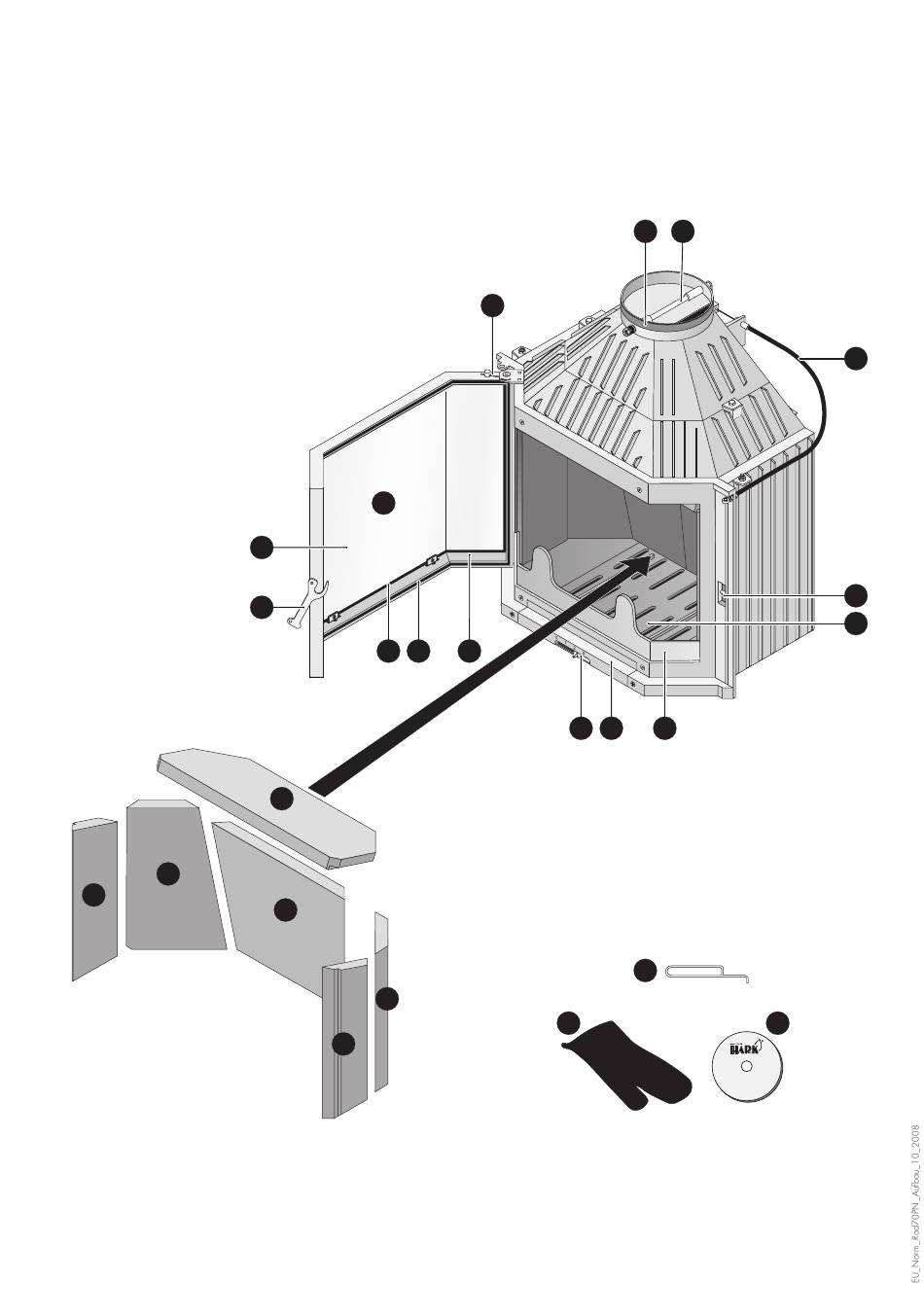

Radiante 70 PN Ersatzteile
1 Dichtung Rauchrohrstutzen/Rauchrohr
2 Drosselklappe
3 Bowdenzug
4 Gegenlager für den Feuerraumtürgriff
5 Planrost
6 Stehrost (Holzfänger)
7 Aschekasten
8 Betätigungseinrichtung der Primärluft
9 Scheibeninnenrahmen
10 Dichtung Feuerraumtür/Radiantenkorpus
11 Dichtung Sichtfenster/Feuerraumtür
12 Feuerraumtürgriff
13 Sichtfenster
14 Feuerraumtür kompl.
15 Torsionsfeder
20 Heizgasumlenkplatte
21 Feuerraumwand vorne links
Heizgasumlenkplatte
22
21
Feuerraumauskleidung
HARK GmbH & Co. KG • Hochstraße 197 – 213 • 47228 Duisburg (Rheinhausen) • Telefon (0 20 65) 99 7 - 0 • Fax (0 20 65) 99 7 - 1 99
Diese Aufbauanleitung ist geistiges Eigentum der Firma HARK und darf nur mit ausdrücklicher Genehmigung der Geschäftsleitung weitergegeben, kopiert und zu ge werblichen Zwecken
gebraucht werden. Zuwiderhandlungen werden von uns mittels Strafantrag verfolgt. Änderungen und Irrtümer vorbehalten.
22 Feuerraumwand Ecke links
23 Feuerraumwand hinten
25 Feuerraumwand Ecke rechts
26 Feuerraumwand rechts vorne
30 Bedienwerkzeug "kalte Hand"
31 Handschuh
32 Aufbau-DVD für Kamine
14
13
12
11 10
20
23
25
26
15
9
8
7
31
-6-
1
2
6
30
Bedienungswerkzeug
"Kalte Hand"
32
3
4
5
