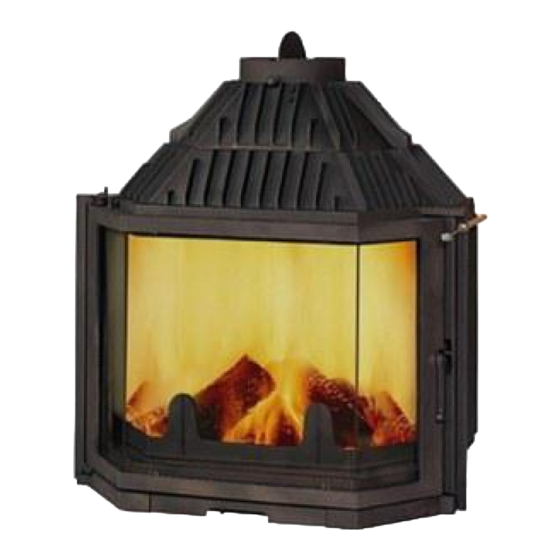

Hark Radiante 70 PN Montageanleitung

Aufbauanleitung für Warmluftkamine
mit Radiante 70 PN
Sehr geehrter Kunde,
Sie haben ein Qualitätsprodukt erworben, das nach dem neusten Stand
der Technik entwickelt wurde. Und Sie haben sich dafür entschieden, den
Wärme erzeuger selbst auf zu bauen. Bevor Sie damit beginnen, bitten wir
Sie in Ihrem eigenen Interesse, alle Punkte der Anleit ungen aufmerksam zu
lesen, denn der Anlagenersteller (!) ist für die Sicherheit und einwandfreie
Funktion der Anlage verantwortlich. Beim Einbau des Kaminein satzes
müssen die bestehenden Gesetze der Landes bau ordnung, sowie örtliche
feuerpolizeiliche und baurechtliche Vorschriften wie auch die EN 13229,
Teil 1, beachtet werden.
Und vergessen Sie auf keinen Fall, vor Beginn der Baumaßnahme den
Bezirks schorn steinfeger zu benachrichtigen.
Er muss den Rauchrohranschluss an dem Schornstein über prüfen und
kontrolliert den Brandschutz! Nun hoffen wir, dass Ihnen der Aufbau Ihres
neuen Warmluftkamins ohne Komplikationen gelingt und wünschen Ihnen
fortan wohlig warme Stunden mit der Radiante 70 PN!

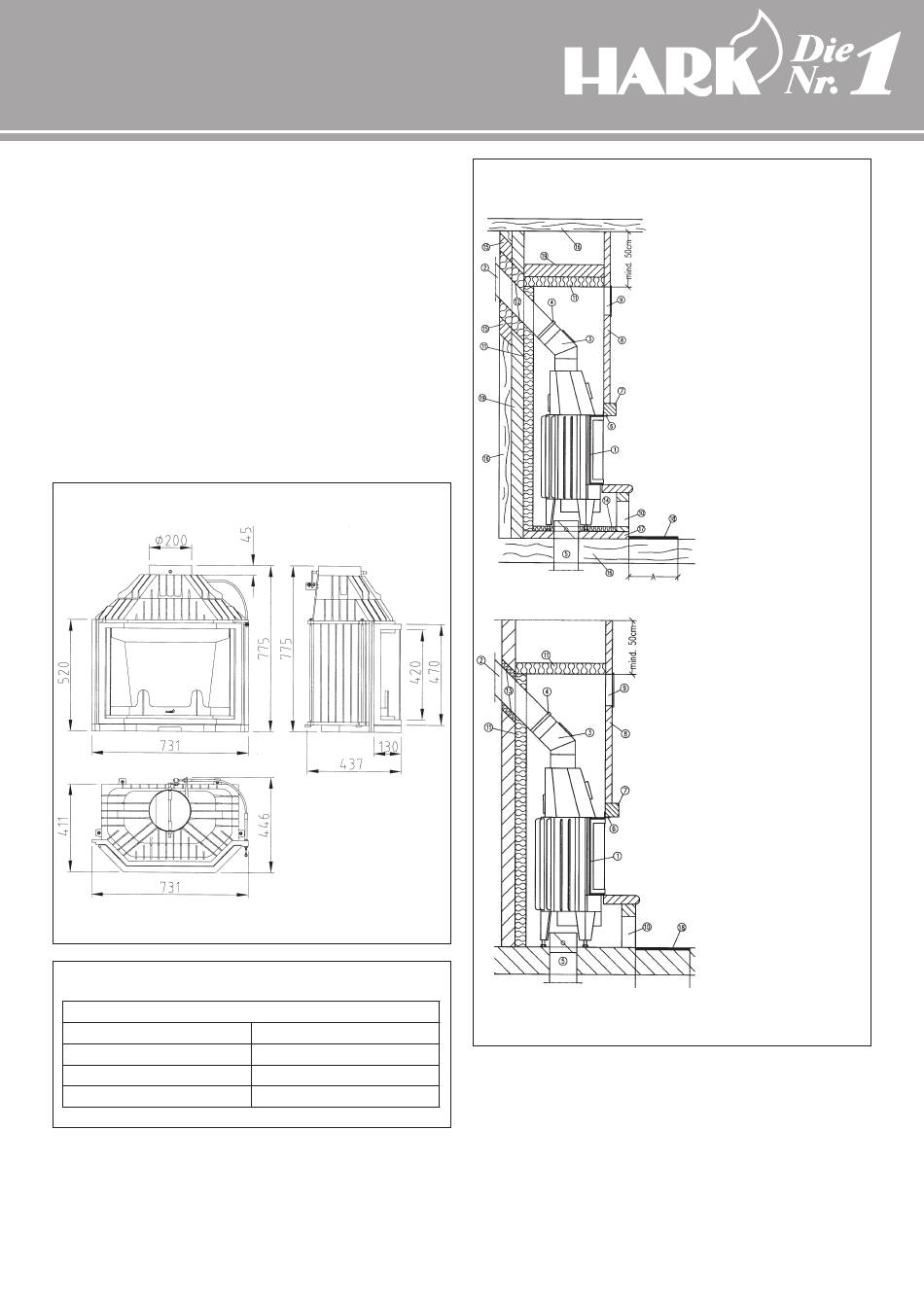

Abb. 1
Die für die Schornsteinbemessung
Abb. 2
nach EN 13384 erforderlichen Werte sind:
Eine Mehrfachbelegung des Schornsteins ist möglich.
Nennwärmeleistung
Abgasmassenstrom
Abgastemperatur
erforderlicher Förderdruck
Register NR RRF
1. Grundsätzliche Hinweise
1.1 Die wirksame Schornstein höhe sollte ab Rauchrohreintritt bis zur
Schornsteinmündung mindestens 4,50 m betragen und der
Schornstein sollte einen Mindest querschnitt von 254 cm
jedoch 400 cm nicht überschreiten.
2
8 kW
Bauart A1
haben,
2
im Kamin- & Kachelofenbau
Abb. 3
Ausführung bei brennbaren Baustoffen sowie Stahl beton-
wänden und Anbauwänden unter 10 cm Stärke
Normalausführung bei nicht
brennbaren Baustoffen
* Wärmedämmplatten aus Calciumsilikat, nichtbrennbarer Baustoff gemäß DIN 4102,
A1, Zulassungsbescheid Z. 43. 14. - 139 des deutschen Institutes für Bautechnik,
Berlin; als Alternative zur Mineralwolle nach DIN 4102, A1; gemäß AGI Q-132
** Mineralwolle nach DIN 4102, A1 und AGI Q-132
1.2 Kamine dürfen nur in Räumen über 12 m
werden.
1.3 Kamine dürfen nicht in Räumen aufgestellt werden, in denen leicht
entzündbare oder explo sions fähige Stoffe hergestellt oder gelagert
werden.
1.4 Kamine sind raumluftabhängige Feuerstätten, d. h. sie entnehmen
ihre Verbrennungsluft aus dem Aufstellraum. Für ausreichende
Verbrennungsluft hat der Anlagen betreiber bzw. -ersteller zu
sorgen.
-1-
®
1. Hark Radiante 70 PN
2. Wandfutter bzw.
Kamin anschlussstutzen
3. verstellbarer Rauchrohr-
bogen mit Revisions öffnung
und Rauchrohr
4. Rauchrohrschelle
5. Verbrennungs luftzufuhr
mit Absperrklappe, freier
Querschnitt mind. 300 cm
2
6. Aufl agerahmen für Sturz
7. Sturz
8. Schürze aus 4 cm Promat
oder Referenzstoff
9. Warmluftaustrittsgitter, freier
Querschnitt mindestens
670 cm
2
10. Sockel mit Umluftöffnung,
freier Querschnitt minde-
stens 460 cm
2
11. * Dämmung Promasil 950
KS, 6 cm stark
12. ** Mineralwolle 10 cm
stark
13. **Mineralwolle, 4 cm stark
14. * Dämmung Promasil 950
KS, 4 cm stark
15. Holz- bzw. Stahlbetonwand
durch 10 cm Porenbeton
ersetzen
16. zu schützende Wand bzw.
Boden
17. Tragplatte aus Beton, mind.
6 cm stark
18. Brandschutz aus nicht
brennbarem Belag,
Mindestabstand:
Sockelhöhe plus 30 cm,
jedoch mind. 50 cm
19. 10 cm starke Abmauer ung
aus Porenbeton
Grundfläche aufgestellt
2
