Aufbau- und Bedienungsanleitung
Dauerbrandofen HARK 70 ECOplus
Die Aufbau- und Bedienungsanleitung ist vor Beginn aller
Arbeiten aufmerksam zu lesen und zu beachten. Nichtbeachtung
kann zur Beeinträchtigung der Sicherheit und zum Erlöschen der
Gewährleistung führen!
Weiterhin sind sämtliche, die Aufstellung und Installation von
Dauerbrandöfen betreffenden Vorschriften und Normen unbedingt
zu beachten (Musterbauordnung, Bauordnung der einzelnen
Bundesländer, Feuerungs verordnungen, DIN 18160 Teil 1
und Teil 2, EN 13384, EN 13240 sowie örtliche Vorschriften).
Um die Einhaltung der genannten Normen und Vorschriften zu
gewährleisten, ist vor der Installation des Dauerbrandofens der
zustän dige Schornsteinfegermeister zu informieren. Er wird Sie
beraten und den ordnungsgemäßen Anschluss des Dauerbrand-
ofens prüfen.

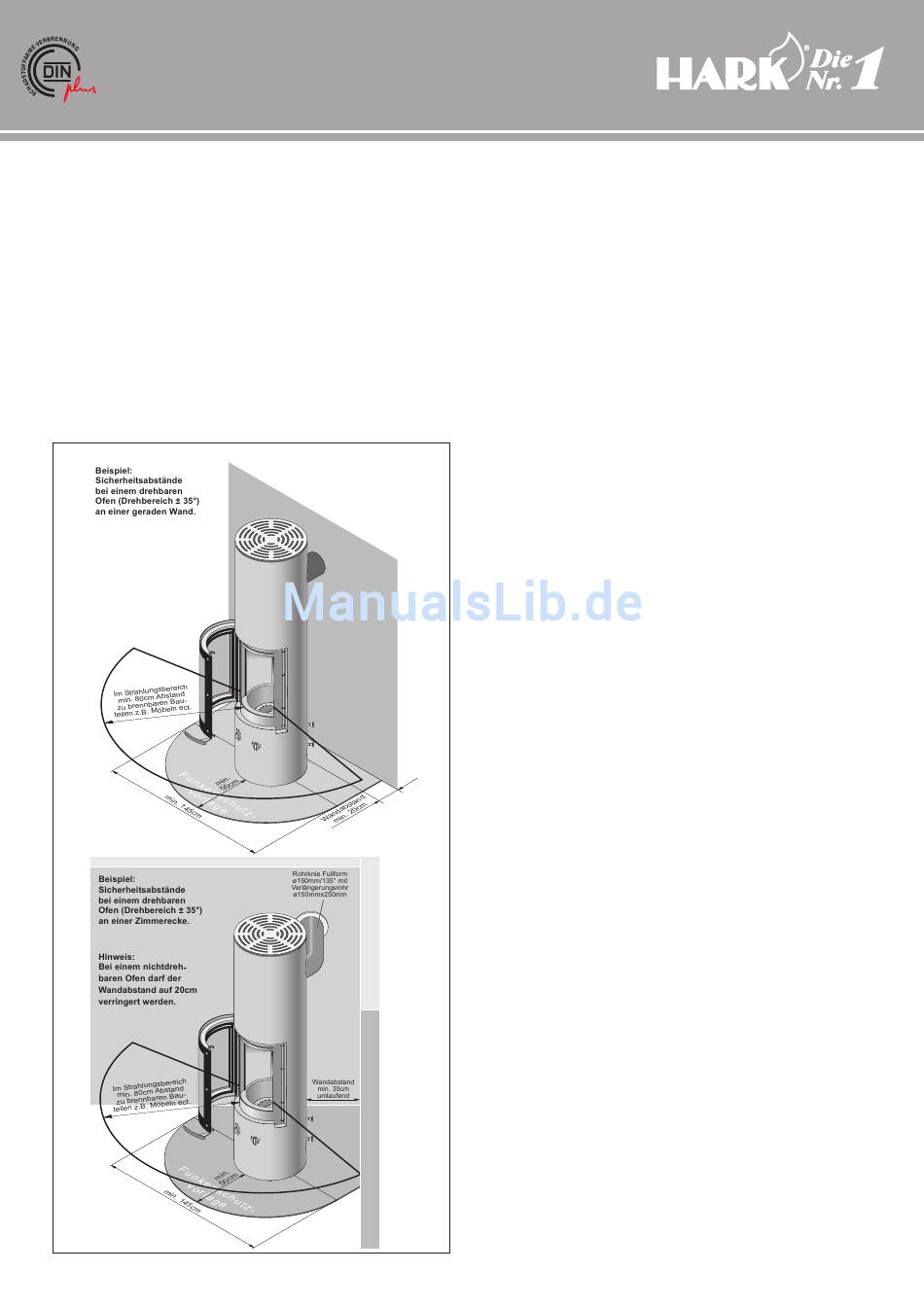

Abbildung A
Räumliche Voraussetzung
Voraussetzung für den Aufbau des Dauerbrandofens ist eine
ebene, trag fähige Stellfläche, die aus nicht brennbaren Baustoffen
besteht oder durch eine nicht brennbare Unterlage geschützt sein
muss. Die Unterlage ist so zu bemessen, dass sie mindestens
50 cm über die Feuerraumöffnung bzw. Grundfläche des Ofens
hinausragt. Im HARK- Zubehörprogramm finden Sie hierfür ge-
eignete Bodenplatten. Von der Rückseite und den Seiten flächen
der Dauerbrandofen verkleidung ist ein Wandabstand von 20 cm
einzuhalten. Für den Aufbau in einer Raumecke beachten Sie bitte
die weiteren Hinweise in der Abbildung A.
Im Strahlungsbereich des Brennraumes muss zu brennbaren
Bauteilen, Möbeln, Dekostoffen und ähnlichem ein Mindest-
abstand von 80 cm eingehalten werden (gemessen von der
Vorderkante der Feuerraum öffnung). Der Abstand kann auf
40 cm verringert werden, wenn ein beidseitig hinterlüfteter
Strahlungsschutz vorhanden ist (Abb. A).
Frischluftzufuhr
Da Dauerbrandöfen raumluftabhängige Feuerstätten sind, die
Ihre Verbrennungsluft aus dem Aufstellraum entnehmen, muss der
Betreiber für ausreichende Verbrennungsluftzufuhr sorgen!
Dauerbrandöfen der Bauart 1 (selbstschließende Feuerraumtür)
benötigen ein Raum volumen von mindestens 4 m
Nennwärmeleistung. Bei kleineren Räumen, abgedichteten
Fenstern und Türen oder sonstigen Beeinträchti gungen einer
ausreichenden Luftzufuhr (zum Beispiel weitere Feuer stätten,
mechanische Entlüftungen), muss für eine zu sätzliche Frisch-
luftzufuhr gesorgt werden, z. B. durch den Einbau einer Luftklap-
pe in der Nähe des Dauerbrandofens oder die Verlegung einer
Verbrennungsluftleitung nach außen oder in einen gut belüfteten
Raum (ausgenommen Heizungskeller). Die Verbrennungsluftleitung
sollte mit einer Absperrklappe in Ofen nähe versehen werden.
Beim Betrieb mehrerer Feuerstätten in einem Aufstellraum oder
in einem Luftverbund ist für jede Feuerstätte eine separate Ver-
brennungs luft leitung zu erstellen oder eine Leitung entsprechend
groß zu dimen sionieren.
Eine Küchendunstabzughaube, die sich im Raumluftverbund mit
dem Dauerbrandofen befindet, kann den Betrieb der Feuerstätte
ebenfalls be einträchtigen, da sie dem Raumverbund große
Mengen Luft entzieht. Diese Luft muss dem Raumverbund durch
eine entsprechend große Verbrennungsluftleitung wieder zuge-
führt oder die Dunstabzughaube mit einem Fensterkontakt-
schalter versehen werden.
Insbesondere bei fugendichten Fenstern und Türen ist für aus-
reichende Verbrennungsluft zu sorgen!
Wahlweise ist der Kaminofen Hark 70 ECOplus mit einer externen
Verbrennungsluftzufuhr lieferbar. Die Verbrennungsluft wird dem-
nach nicht aus dem Aufstellraum entnommen, sondern dem
Brennraum direkt über eine Verbrennungsluftleitung zugeführt.
Dieser Kamin ofen ist daher auch für Niedrigenergiehäuser
geeignet, in denen eine ausreichende Verbrennungsluftversorgung
