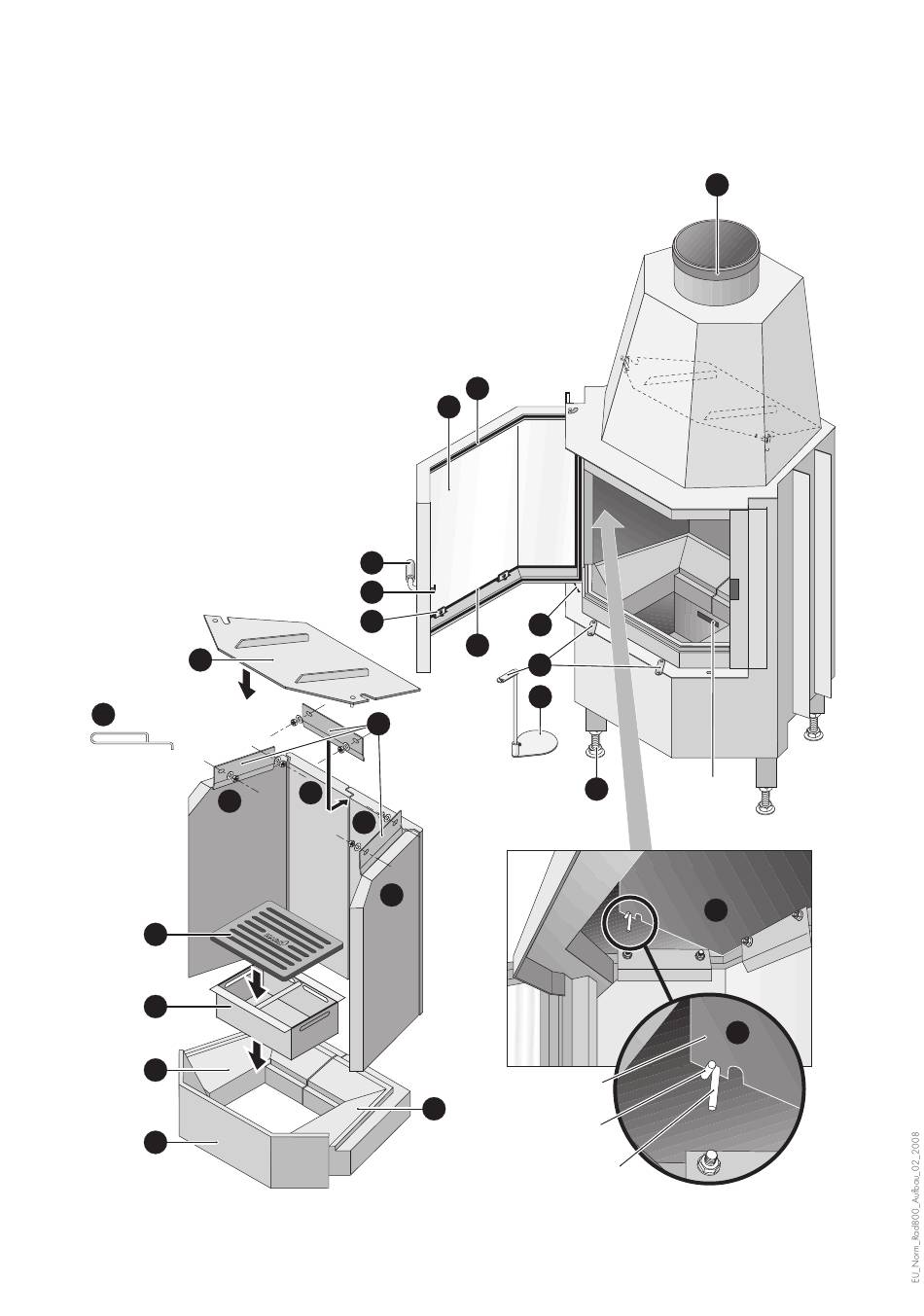

Radiante 800 Ersatzteile

1 Dichtung Abgasstutzen-Rauchrohr
2 Dichtung zwischen Feuerraumtür/Ofenkorpus
3 Sichtfenster der Feuerraumtür
4 Griffhülse der Feuerraumtür
5 Schließzunger der Feuerraumtür
Feuerraumtürgriff kompl.
6 Sichtfensterbefestigung
7 Dichtung zwischen Sichtfenster/Feuerraumtür
8 A1-Feder
9 Betätigungseinrichtung
10 Schieber für Primärluft bzw. Sekundärluft
11 Stellfuß
12 Heizgasumlenkplatte
13 Halterung für Feuerraumwand
14 Feuerraumwand seitlich links
15 Feuerraumwand hinten links
16 Feuerraumwand hinten rechts
17 Feuerraumwand seitlich rechts
18 Planrost
19 Aschekasten
20 Feuerraumboden links
21 Feuerraumboden vorne
22 Feuerraumboden rechts
23 Bedienungswerkzeug „Kalte Hand"
Handschuh
Aufbau-Video für Kachelöfen
Ofenspray anthrazit 150 ml
12
Feuerraum-
23
auskleidung
Bedienungs-
werkzeug
"Kalte Hand"
18
19
20
21
HARK GmbH & Co. KG • Hochstraße 197 – 213 • 47228 Duisburg (Rheinhausen) • Telefon (0 20 65) 99 7 - 0 • Fax (0 20 65) 99 7 - 1 99
Diese Aufbauanleitung ist geistiges Eigentum der Firma HARK und darf nur mit ausdrücklicher Genehmigung der Geschäftsleitung weitergegeben, kopiert und zu ge werblichen Zwecken
gebraucht werden. Zuwiderhandlungen werden von uns mittels Strafantrag verfolgt. Änderungen und Irrtümer vorbehalten.
4
5
6
13
15
14
16
17
2
3
8
7
9
10
11
(Blick in den Feuerraum von unten)
Heizgasumlenkplatte
22
Auflagepunkt der
Heizgasumlenkplatte
am Ofenkorpus
Verschiebesicherung an
der Heizgasumlenkplatte
-6-
1
Seriennummer
Lage der Heizgasumlenkplatte
12
11
