Aufbau- und Bedienungsanleitung
Dauerbrandofen HARK 71
Die Aufbau- und Bedienungsanleitung ist vor Beginn aller
Arbeiten aufmerksam zu lesen und zu beachten. Nichtbeachtung
kann zur Beeinträchtigung der Sicherheit und zum Erlöschen der
Gewährleistung führen!
Weiterhin sind sämtliche, die Aufstellung und Installation von
Dauerbrandöfen betreffenden Vorschriften und Normen unbedingt
zu beachten (Musterbauordnung, Bauordnung der einzelnen
Bundesländer, Feuerungs verordnungen, DIN 18160 Teil 1
und Teil 2, EN 13384, EN 13240 sowie örtliche Vorschriften).
Um die Einhaltung der genannten Normen und Vorschriften zu
gewährleisten, ist vor der Installation des Dauerbrandofens der
zustän dige Schornsteinfegermeister zu informieren. Er wird Sie
beraten und den ordnungsgemäßen Anschluss des Dauerbrand-
ofens prüfen.
Räumliche Voraussetzung
Voraussetzung für den Aufbau des Dauerbrandofens ist eine ebene,
trag fähige Stellfläche, die aus nicht brennbaren Baustoffen besteht
oder durch eine nicht brennbare Unterlage geschützt sein muss.
Die Unterlage ist so zu bemessen, dass sie vor der Feuerraumtür
mindestens 50 cm und an den Seiten mindestens 30 cm über die
Feuerraumöffnung bzw. Grundfläche des Ofens hinausragt. Von
der Rückseite und der rechten Seiten fläche der Dauerbrandofen-
verkleidung ist ein Wandabstand von 20 cm einzuhalten.
Im Strahlungsbereich des Brennraumes muss zu brennbaren Bau-
teilen, Möbeln, Dekostoffen und ähnlichem ein Mindest abstand
von 80 cm eingehalten werden (gemessen von der Vorderkante
der Feuerraum öffnung). Der Abstand kann auf 40 cm verringert
werden, wenn ein beidseitig belüfteter Strahlungsschutz vorhanden
ist (Abb. A).

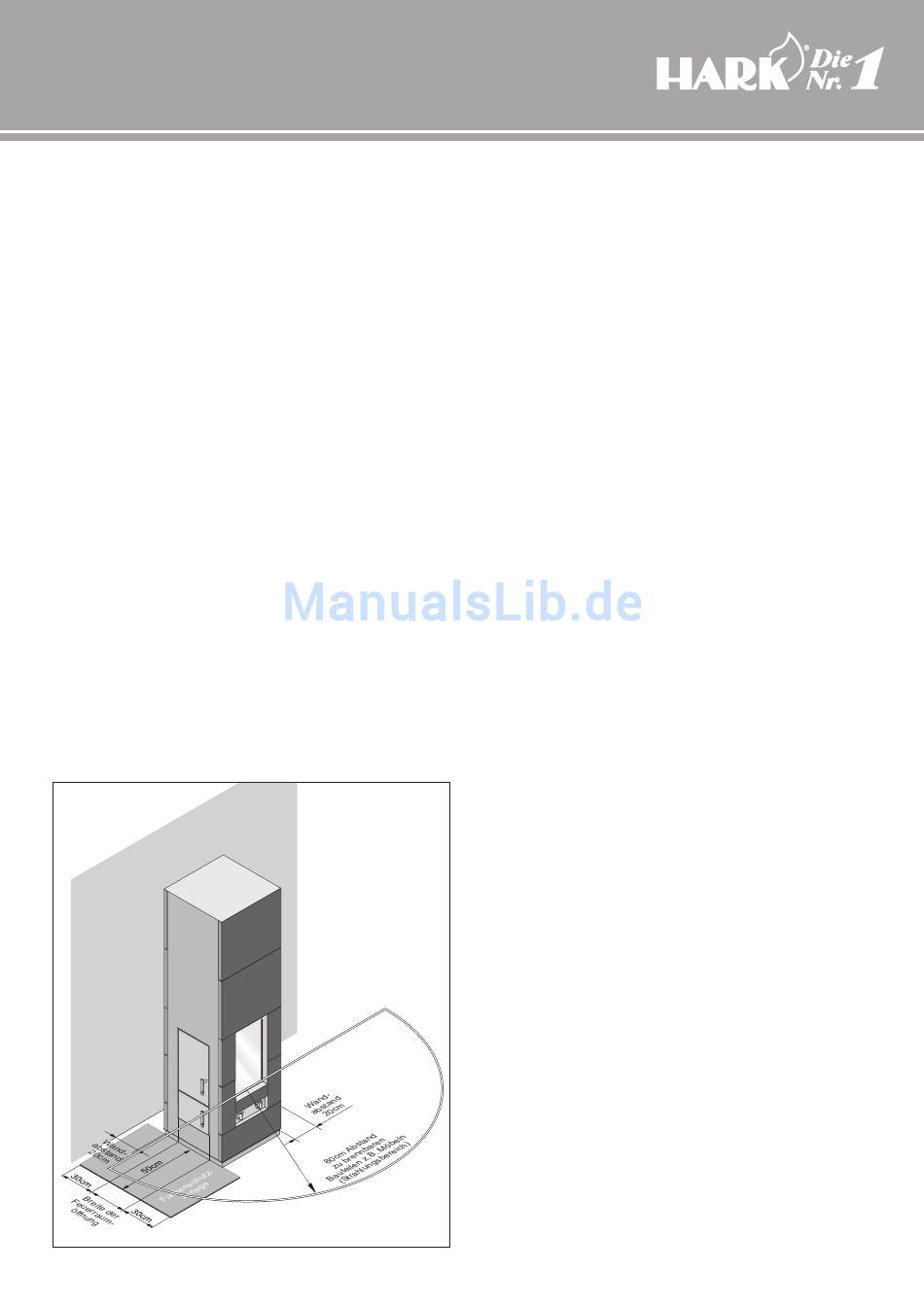

Abbildung A
Frischluftzufuhr
Da Dauerbrandöfen raumluftabhängige Feuerstätten sind, die
Ihre Verbrennungsluft aus dem Aufstellraum entnehmen, muss der
Betreiber für ausreichende Verbrennungsluftzufuhr sorgen!
Dauerbrandöfen der Bauart 1 (selbstschließende Feuerraumtür)
benötigen ein Raum volumen von mindestens 4 m
Nennwärmeleistung.
Bei kleineren Räumen, abgedichteten Fenstern und Türen oder
sonstigen Beeinträchti gungen einer ausreichenden Luftzufuhr (zum
Beispiel weitere Feuer stätten, mechanische Entlüftungen), muss für
eine zu sätzliche Frischluftzufuhr gesorgt werden, z. B. durch den
Einbau einer Luftklappe in der Nähe des Dauerbrandofens oder
die Verlegung einer Verbrennungsluftleitung nach außen oder in
einen gut belüfteten Raum (ausgenommen Heizungskeller). Die
Verbrennungs luftleitung sollte mit einer Absperrklappe in Ofen-
nähe versehen werden.
Beim Betrieb mehrerer Feuerstätten in einem Aufstellraum
oder in einem Luftverbund ist für jede Feuerstätte eine separate
Verbrennungs luft leitung zu erstellen oder eine Leitung entsprechend
groß zu dimen sionieren.
Eine Küchendunstabzughaube, die sich im Raumluftverbund mit
dem Dauerbrandofen befindet, kann den Betrieb der Feuerstätte
ebenfalls be einträchtigen, da sie dem Raumverbund große
Mengen Luft entzieht. Diese Luft muss dem Raumverbund durch
eine entsprechend große Verbrennungsluftleitung wieder zuge-
führt oder die Dunstabzughaube mit einem Fensterkontakt schal ter
versehen werden.
Insbesondere bei fugendichten Fenstern und Türen ist für aus-
reichende Verbrennungsluft zu sorgen!
Bei dem Dauerbrandofen Hark 71 besteht darüber hinaus
die Möglichkeit, eine Verbrennungsluftleitung mit Hilfe eines
Flexrohres aus dem Außenbereich direkt am Dauerbrandofen
anzuschließen. An der Rückseite des Dauerbrandofens befindet
sich ein Anschlussstutzen für die „externe Verbrennungsluftzufuhr"
(siehe Abb. B), an den das Flexrohr mit Hilfe einer Klemmschelle
angeschlossen werden kann. Die Materialien für die Frischluft-
leitung sind im HARK – Zubehörprogramm erhältlich. Diese
„externe Verbrennungsluft zufuhr" ist bei Niedrigenergiehäusern
mit einer kontrollierten Be- und Entlüftung erforderlich, um das
Verhältnis zwischen Be- und Entlüftung durch den Betrieb des
Dauerbrandofens nicht zu stören.
Schornstein und Rauchrohranschluss
Bei der Installation des Dauerbrandofens müssen die bestehenden
Gesetze der Landesbauordnung, örtliche feuerpolizeiliche und
baurechtliche Vorschriften beachtet werden.
Der Dauerbrandofen muss an einen, für feste Brennstoffe ge-
eigneten, Schornstein angeschlossen werden.
Der Schornstein ist entsprechend den Anforderungen der DIN
18160 Teil 1 auszuführen und nach EN 13384 zu bemessen.
-1- -1-
