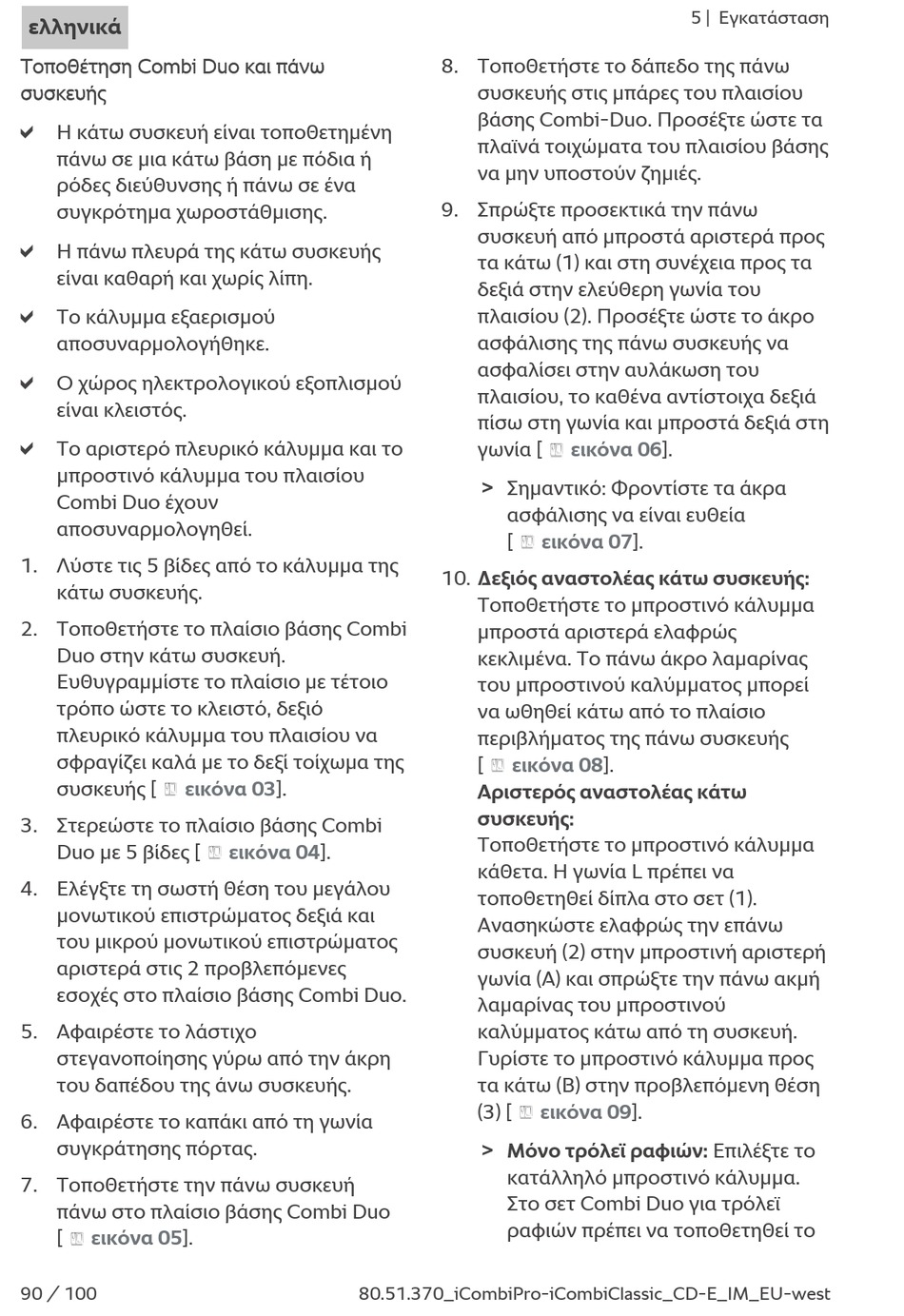

ελληνικά
Τοποθέτηση Combi Duo και πάνω
συσκευής
a
Η κάτω συσκευή είναι τοποθετημένη
πάνω σε μια κάτω βάση με πόδια ή
ρόδες διεύθυνσης ή πάνω σε ένα
συγκρότημα χωροστάθμισης.
a
Η πάνω πλευρά της κάτω συσκευής
είναι καθαρή και χωρίς λίπη.
a
Το κάλυμμα εξαερισμού
αποσυναρμολογήθηκε.
a
Ο χώρος ηλεκτρολογικού εξοπλισμού
είναι κλειστός.
a
Το αριστερό πλευρικό κάλυμμα και το
μπροστινό κάλυμμα του πλαισίου
Combi Duo έχουν
αποσυναρμολογηθεί.
1. Λύστε τις 5 βίδες από το κάλυμμα της
κάτω συσκευής.
2. Τοποθετήστε το πλαίσιο βάσης Combi
Duo στην κάτω συσκευή.
Ευθυγραμμίστε το πλαίσιο με τέτοιο
τρόπο ώστε το κλειστό, δεξιό
πλευρικό κάλυμμα του πλαισίου να
σφραγίζει καλά με το δεξί τοίχωμα της
συσκευής [
3. Στερεώστε το πλαίσιο βάσης Combi
Duo με 5 βίδες [
4. Ελέγξτε τη σωστή θέση του μεγάλου
μονωτικού επιστρώματος δεξιά και
του μικρού μονωτικού επιστρώματος
αριστερά στις 2 προβλεπόμενες
εσοχές στο πλαίσιο βάσης Combi Duo.
5. Αφαιρέστε το λάστιχο
στεγανοποίησης γύρω από την άκρη
του δαπέδου της άνω συσκευής.
6. Αφαιρέστε το καπάκι από τη γωνία
συγκράτησης πόρτας.
7. Τοποθετήστε την πάνω συσκευή
πάνω στο πλαίσιο βάσης Combi Duo
[ εικόνα 05].
90 / 100
εικόνα 03].
εικόνα 04].
8. Τοποθετήστε το δάπεδο της πάνω
συσκευής στις μπάρες του πλαισίου
βάσης Combi-Duo. Προσέξτε ώστε τα
πλαϊνά τοιχώματα του πλαισίου βάσης
να μην υποστούν ζημιές.
9. Σπρώξτε προσεκτικά την πάνω
συσκευή από μπροστά αριστερά προς
τα κάτω (1) και στη συνέχεια προς τα
δεξιά στην ελεύθερη γωνία του
πλαισίου (2). Προσέξτε ώστε το άκρο
ασφάλισης της πάνω συσκευής να
ασφαλίσει στην αυλάκωση του
πλαισίου, το καθένα αντίστοιχα δεξιά
πίσω στη γωνία και μπροστά δεξιά στη
γωνία [
>
Σημαντικό: Φροντίστε τα άκρα
ασφάλισης να είναι ευθεία
[
10. Δεξιός αναστολέας κάτω συσκευής:
Τοποθετήστε το μπροστινό κάλυμμα
μπροστά αριστερά ελαφρώς
κεκλιμένα. Το πάνω άκρο λαμαρίνας
του μπροστινού καλύμματος μπορεί
να ωθηθεί κάτω από το πλαίσιο
περιβλήματος της πάνω συσκευής
[ εικόνα
Αριστερός αναστολέας κάτω
συσκευής:
Τοποθετήστε το μπροστινό κάλυμμα
κάθετα. Η γωνία L πρέπει να
τοποθετηθεί δίπλα στο σετ (1).
Ανασηκώστε ελαφρώς την επάνω
συσκευή (2) στην μπροστινή αριστερή
γωνία (A) και σπρώξτε την πάνω ακμή
λαμαρίνας του μπροστινού
καλύμματος κάτω από τη συσκευή.
Γυρίστε το μπροστινό κάλυμμα προς
τα κάτω (B) στην προβλεπόμενη θέση
(3) [
>
Μόνο τρόλεϊ ραφιών: Επιλέξτε το
κατάλληλό μπροστινό κάλυμμα.
Στο σετ Combi Duo για τρόλεϊ
ραφιών πρέπει να τοποθετηθεί το
80.51.370_iCombiPro-iCombiClassic_CD-E_IM_EU-west
5 | Εγκατάσταση
εικόνα 06].
εικόνα 07].
08].
εικόνα 09].
