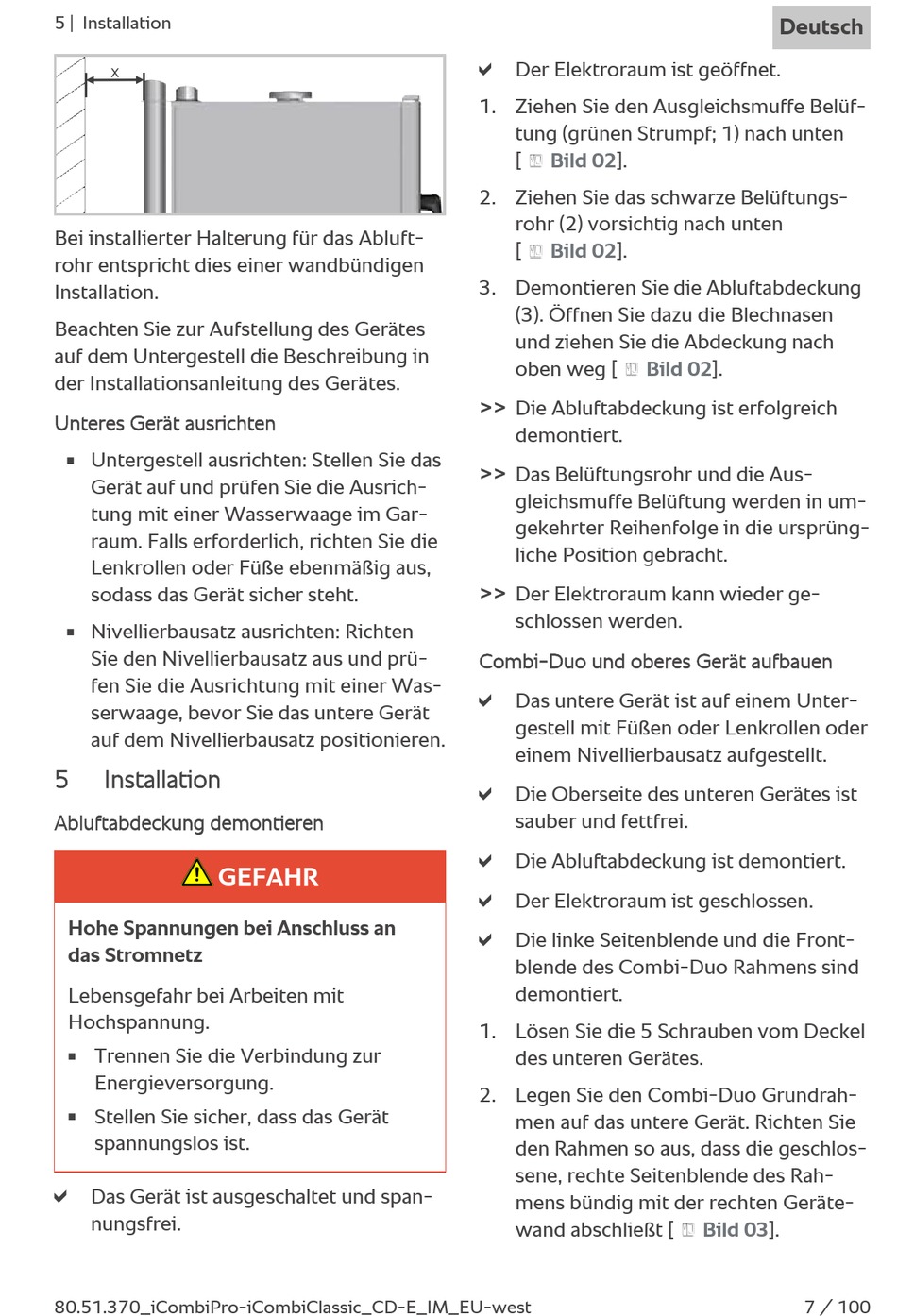

5 | Installation

X
Bei installierter Halterung für das Abluft-
rohr entspricht dies einer wandbündigen
Installation.
Beachten Sie zur Aufstellung des Gerätes
auf dem Untergestell die Beschreibung in
der Installationsanleitung des Gerätes.
Unteres Gerät ausrichten
Untergestell ausrichten: Stellen Sie das
n
Gerät auf und prüfen Sie die Ausrich-
tung mit einer Wasserwaage im Gar-
raum. Falls erforderlich, richten Sie die
Lenkrollen oder Füße ebenmäßig aus,
sodass das Gerät sicher steht.
Nivellierbausatz ausrichten: Richten
n
Sie den Nivellierbausatz aus und prü-
fen Sie die Ausrichtung mit einer Was-
serwaage, bevor Sie das untere Gerät
auf dem Nivellierbausatz positionieren.
5 Installation
Abluftabdeckung demontieren
Hohe Spannungen bei Anschluss an
das Stromnetz
Lebensgefahr bei Arbeiten mit
Hochspannung.
Trennen Sie die Verbindung zur
n
Energieversorgung.
Stellen Sie sicher, dass das Gerät
n
spannungslos ist.
a
Das Gerät ist ausgeschaltet und span-
nungsfrei.
80.51.370_iCombiPro-iCombiClassic_CD-E_IM_EU-west
GEFAHR
a
Der Elektroraum ist geöffnet.
1. Ziehen Sie den Ausgleichsmuffe Belüf-
tung (grünen Strumpf; 1) nach unten
[ Bild 02].
2. Ziehen Sie das schwarze Belüftungs-
rohr (2) vorsichtig nach unten
[ Bild 02].
3. Demontieren Sie die Abluftabdeckung
(3). Öffnen Sie dazu die Blechnasen
und ziehen Sie die Abdeckung nach
oben weg [
>>
Die Abluftabdeckung ist erfolgreich
demontiert.
>>
Das Belüftungsrohr und die Aus-
gleichsmuffe Belüftung werden in um-
gekehrter Reihenfolge in die ursprüng-
liche Position gebracht.
>>
Der Elektroraum kann wieder ge-
schlossen werden.
Combi-Duo und oberes Gerät aufbauen
a
Das untere Gerät ist auf einem Unter-
gestell mit Füßen oder Lenkrollen oder
einem Nivellierbausatz aufgestellt.
a
Die Oberseite des unteren Gerätes ist
sauber und fettfrei.
a
Die Abluftabdeckung ist demontiert.
a
Der Elektroraum ist geschlossen.
a
Die linke Seitenblende und die Front-
blende des Combi-Duo Rahmens sind
demontiert.
1. Lösen Sie die 5 Schrauben vom Deckel
des unteren Gerätes.
2. Legen Sie den Combi-Duo Grundrah-
men auf das untere Gerät. Richten Sie
den Rahmen so aus, dass die geschlos-
sene, rechte Seitenblende des Rah-
mens bündig mit der rechten Geräte-
wand abschließt [
Deutsch
Bild 02].
Bild 03].
7 / 100
