3 | Description du produit

3 Description du produit
Variantes Combi-Duo : Appareil électrique
comme appareil du bas
Les variantes Combi-Duo suivantes sont
disponibles :
Appareil du Appareil du
bas : Appareil haut
électrique
6-1/1 / 6-1/1 Élec-
10-1/1 Élec- trique/Gaz
trique
6-2/1 / 6-2/1 Élec-
10-2/1 Élec- trique/Gaz
trique
Veuillez vous reporter aux manuels d'ins-
tallation correspondants pour obtenir des
informations sur d'autres variantes Combi-
Duo, par exemple la combinaison avec un
appareil à gaz placé en bas.
Contenu du kit [
1 Châssis de base
3 Vis du panneau
avant
5 Panneau latéral
gauche
7 Support pour
tuyau d'évacua-
tion de l'air
9 Tuyau d'évacua-
tion de l'air
1 Câble Ethernet
1
Dimensions
Veuillez tenir compte qu'avec un assem-
blage Combi-Duo, les hauteurs de raccor-
dement et d'insertion changent pour les
deux appareils. Les schémas d'assemblage,
80.51.370_iCombiPro-iCombiClassic_CD-E_IM_EU-west
Référence
d'article
60.73.991
60.74.725
Image 01]
2 Feutrine isolante
à droite
4 Panneau avant
6 Feutrine isolante
à gauche
8 Bouclier ther-
mique pour tuyau
d'évacuation de
l'air
1 Charnière de
0 porte
les dimensions exactes et la hauteur du rail
du niveau supérieur pour les différentes
combinaisons sont disponibles dans des
schémas cotés séparés.
INFORMATION ! Lorsque la hauteur des
niveaux est supérieure à 1 600 mm [63
pouces], apposez l'autocollant de sécurité
sur l'appareil.
Légendes des schémas cotés :
1 Hauteur niveau
supérieur
3 Hauteur d'inser-
tion appareil du
bas
5 Hauteur évacua-
tion d'eau appa-
reil du bas
4 Préparatifs
Installation de l'appareil du bas
Pour installer l'appareil du bas dans l'as-
semblage Combi-Duo, montez l'appareil
sur une table de soubassement dotée de
pieds, de roulettes pivotantes ou d'un kit
de mise à niveau.

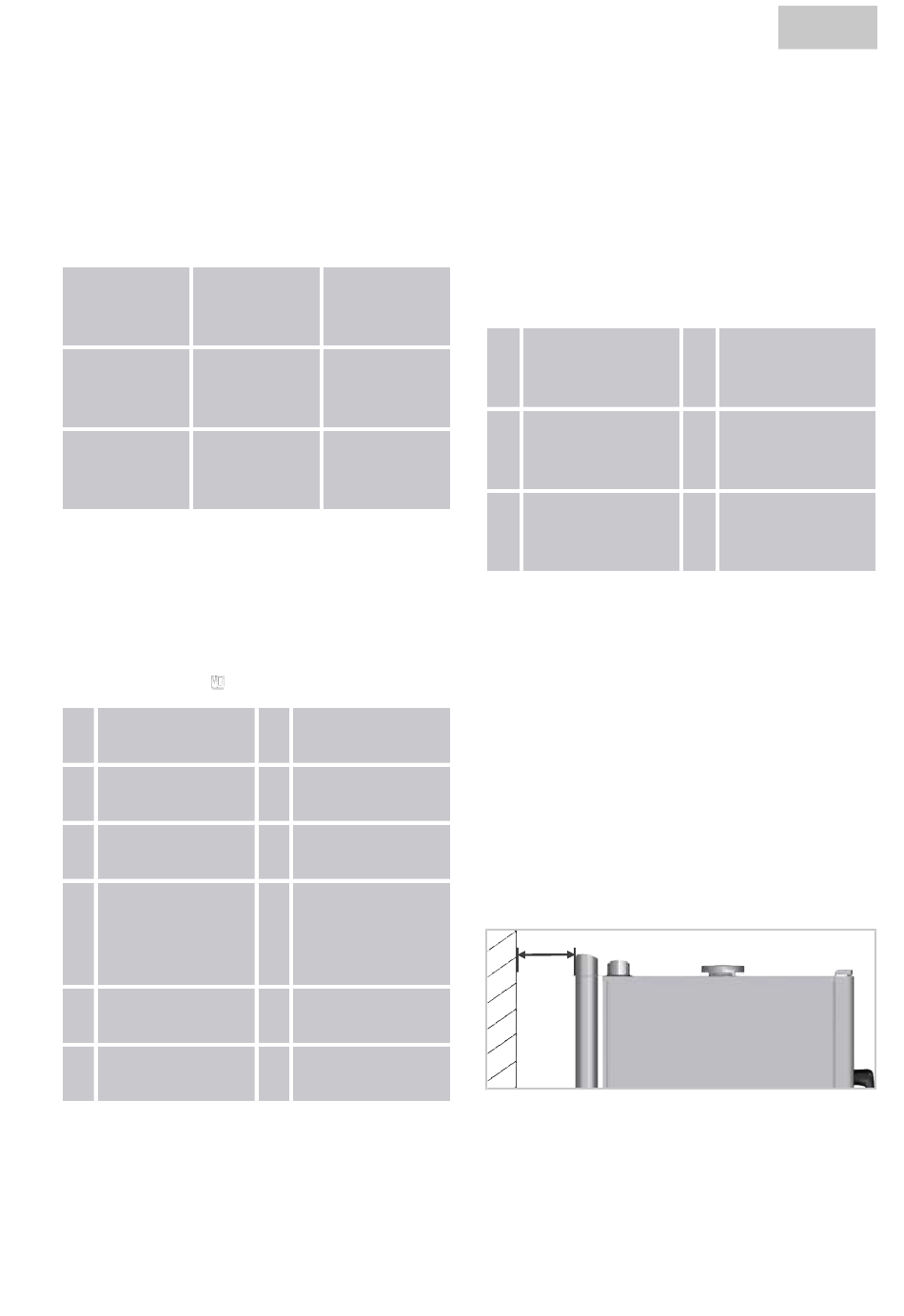

Veuillez noter que la distance X entre le
tuyau d'évacuation d'air de l'appareil Com-
bi-Duo et le mur est d'au moins 10 mm
[3/8 pouce].
X
Si le support du tuyau d'évacuation de l'air
est installé, il s'agit d'une installation à fleur
de mur.
Français
2 Hauteur d'inser-
tion appareil du
haut
4 Hauteur évacua-
tion d'eau appa-
reil du haut
