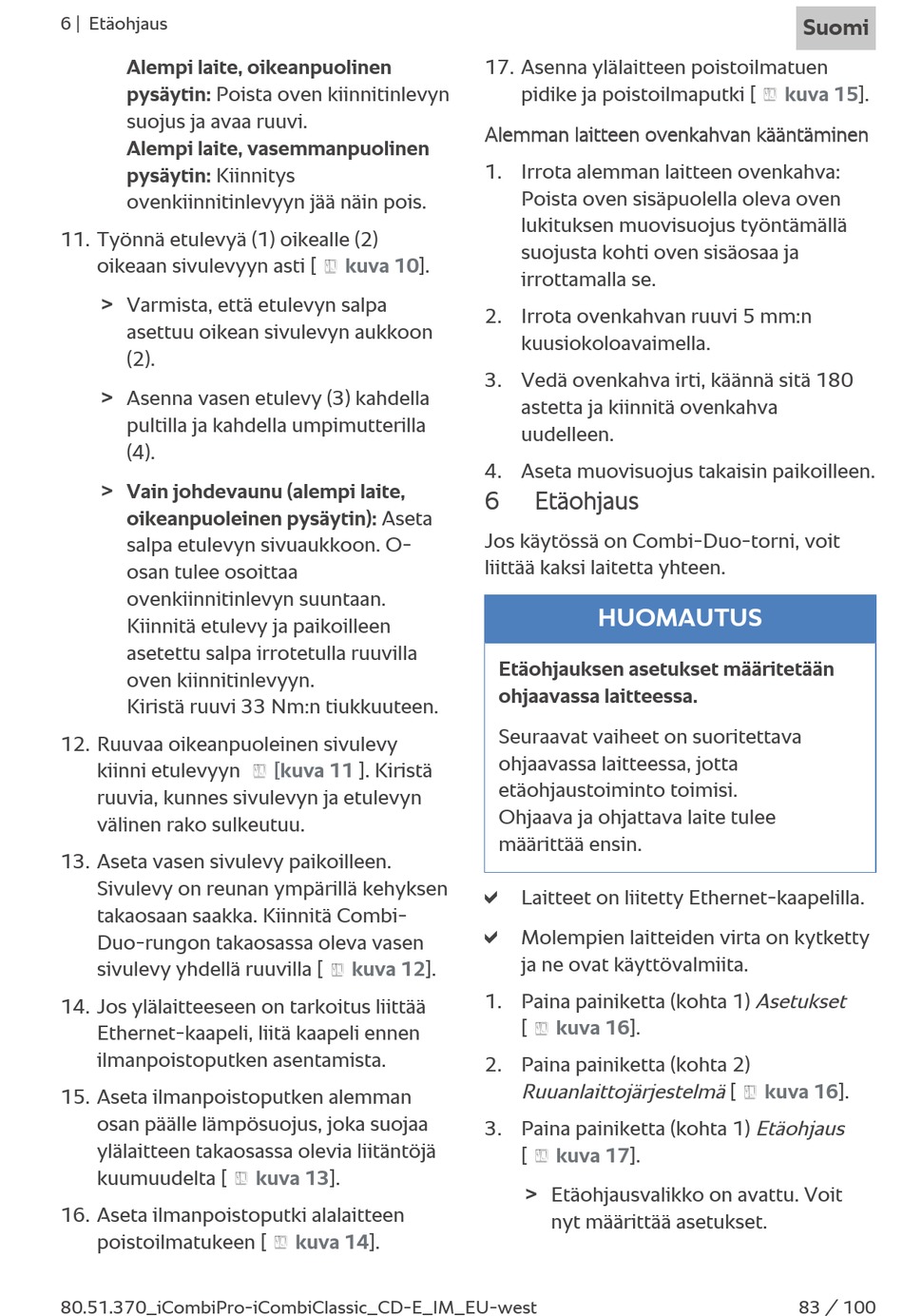

6 | Etäohjaus
Alempi laite, oikeanpuolinen
pysäytin: Poista oven kiinnitinlevyn
suojus ja avaa ruuvi.
Alempi laite, vasemmanpuolinen
pysäytin: Kiinnitys
ovenkiinnitinlevyyn jää näin pois.
11. Työnnä etulevyä (1) oikealle (2)
oikeaan sivulevyyn asti [
>
Varmista, että etulevyn salpa
asettuu oikean sivulevyn aukkoon
(2).
>
Asenna vasen etulevy (3) kahdella
pultilla ja kahdella umpimutterilla
(4).
>
Vain johdevaunu (alempi laite,
oikeanpuoleinen pysäytin): Aseta
salpa etulevyn sivuaukkoon. O-
osan tulee osoittaa
ovenkiinnitinlevyn suuntaan.
Kiinnitä etulevy ja paikoilleen
asetettu salpa irrotetulla ruuvilla
oven kiinnitinlevyyn.
Kiristä ruuvi 33 Nm:n tiukkuuteen.
12. Ruuvaa oikeanpuoleinen sivulevy
kiinni etulevyyn
ruuvia, kunnes sivulevyn ja etulevyn
välinen rako sulkeutuu.
13. Aseta vasen sivulevy paikoilleen.
Sivulevy on reunan ympärillä kehyksen
takaosaan saakka. Kiinnitä Combi-
Duo-rungon takaosassa oleva vasen
sivulevy yhdellä ruuvilla [
14. Jos ylälaitteeseen on tarkoitus liittää
Ethernet-kaapeli, liitä kaapeli ennen
ilmanpoistoputken asentamista.
15. Aseta ilmanpoistoputken alemman
osan päälle lämpösuojus, joka suojaa
ylälaitteen takaosassa olevia liitäntöjä
kuumuudelta [
16. Aseta ilmanpoistoputki alalaitteen
poistoilmatukeen [
80.51.370_iCombiPro-iCombiClassic_CD-E_IM_EU-west
kuva 10].
[kuva 11 ]. Kiristä
kuva 12].
kuva 13].
kuva 14].
17. Asenna ylälaitteen poistoilmatuen
pidike ja poistoilmaputki [
Alemman laitteen ovenkahvan kääntäminen
1. Irrota alemman laitteen ovenkahva:
Poista oven sisäpuolella oleva oven
lukituksen muovisuojus työntämällä
suojusta kohti oven sisäosaa ja
irrottamalla se.
2. Irrota ovenkahvan ruuvi 5 mm:n
kuusiokoloavaimella.
3. Vedä ovenkahva irti, käännä sitä 180
astetta ja kiinnitä ovenkahva
uudelleen.
4. Aseta muovisuojus takaisin paikoilleen.
6 Etäohjaus
Jos käytössä on Combi-Duo-torni, voit
liittää kaksi laitetta yhteen.
HUOMAUTUS
Etäohjauksen asetukset määritetään
ohjaavassa laitteessa.
Seuraavat vaiheet on suoritettava
ohjaavassa laitteessa, jotta
etäohjaustoiminto toimisi.
Ohjaava ja ohjattava laite tulee
määrittää ensin.
a
Laitteet on liitetty Ethernet-kaapelilla.
a
Molempien laitteiden virta on kytketty
ja ne ovat käyttövalmiita.
1. Paina painiketta (kohta 1) Asetukset
[ kuva 16].
2. Paina painiketta (kohta 2)
Ruuanlaittojärjestelmä [
3. Paina painiketta (kohta 1) Etäohjaus
[ kuva 17].
>
Etäohjausvalikko on avattu. Voit
nyt määrittää asetukset.
Suomi
kuva 15].
kuva 16].
83 / 100
