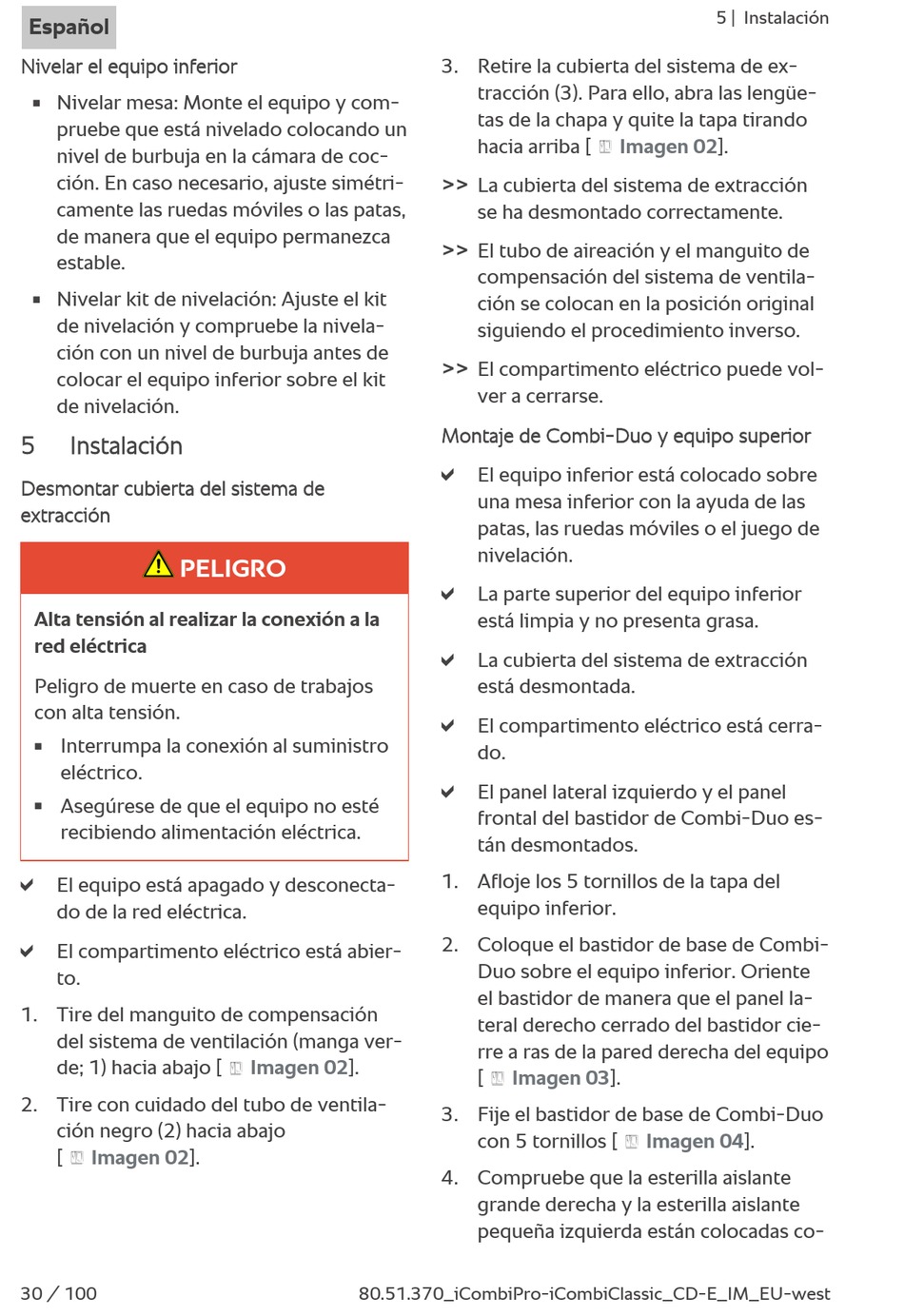

Español
Nivelar el equipo inferior
Nivelar mesa: Monte el equipo y com-
n
pruebe que está nivelado colocando un
nivel de burbuja en la cámara de coc-
ción. En caso necesario, ajuste simétri-
camente las ruedas móviles o las patas,
de manera que el equipo permanezca
estable.
Nivelar kit de nivelación: Ajuste el kit
n
de nivelación y compruebe la nivela-
ción con un nivel de burbuja antes de
colocar el equipo inferior sobre el kit
de nivelación.
5 Instalación
Desmontar cubierta del sistema de
extracción
PELIGRO
Alta tensión al realizar la conexión a la
red eléctrica
Peligro de muerte en caso de trabajos
con alta tensión.
Interrumpa la conexión al suministro
n
eléctrico.
Asegúrese de que el equipo no esté
n
recibiendo alimentación eléctrica.
a
El equipo está apagado y desconecta-
do de la red eléctrica.
a
El compartimento eléctrico está abier-
to.
1. Tire del manguito de compensación
del sistema de ventilación (manga ver-
de; 1) hacia abajo [
2. Tire con cuidado del tubo de ventila-
ción negro (2) hacia abajo
[ Imagen 02].
30 / 100
Imagen 02].
80.51.370_iCombiPro-iCombiClassic_CD-E_IM_EU-west
3. Retire la cubierta del sistema de ex-
tracción (3). Para ello, abra las lengüe-
tas de la chapa y quite la tapa tirando
hacia arriba [
>>
La cubierta del sistema de extracción
se ha desmontado correctamente.
>>
El tubo de aireación y el manguito de
compensación del sistema de ventila-
ción se colocan en la posición original
siguiendo el procedimiento inverso.
>>
El compartimento eléctrico puede vol-
ver a cerrarse.
Montaje de Combi-Duo y equipo superior
a
El equipo inferior está colocado sobre
una mesa inferior con la ayuda de las
patas, las ruedas móviles o el juego de
nivelación.
a
La parte superior del equipo inferior
está limpia y no presenta grasa.
a
La cubierta del sistema de extracción
está desmontada.
a
El compartimento eléctrico está cerra-
do.
a
El panel lateral izquierdo y el panel
frontal del bastidor de Combi-Duo es-
tán desmontados.
1. Afloje los 5 tornillos de la tapa del
equipo inferior.
2. Coloque el bastidor de base de Combi-
Duo sobre el equipo inferior. Oriente
el bastidor de manera que el panel la-
teral derecho cerrado del bastidor cie-
rre a ras de la pared derecha del equipo
[ Imagen 03].
3. Fije el bastidor de base de Combi-Duo
con 5 tornillos [
4. Compruebe que la esterilla aislante
grande derecha y la esterilla aislante
pequeña izquierda están colocadas co-
5 | Instalación
Imagen 02].
Imagen 04].
