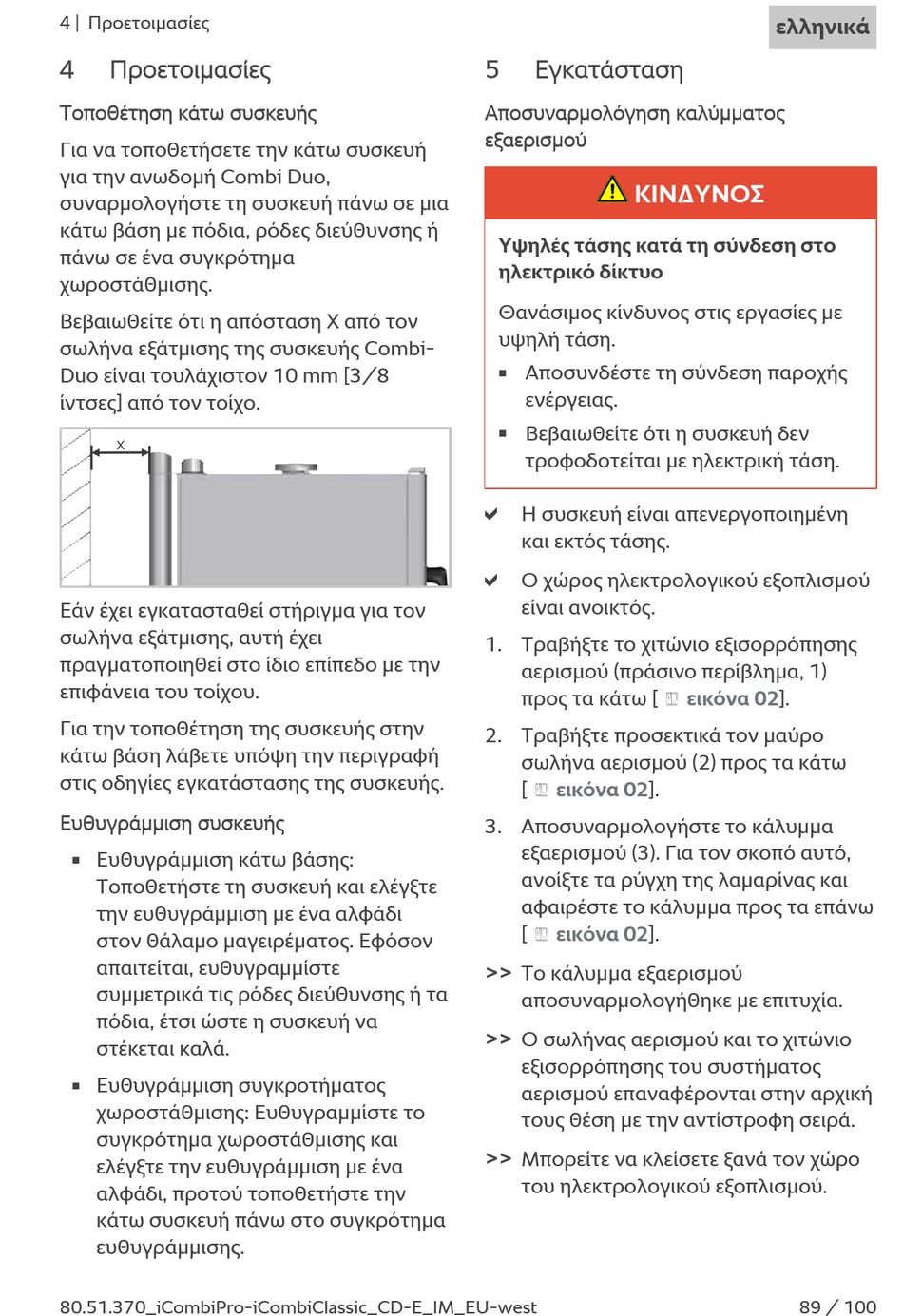

4 | Προετοιμασίες
4 Προετοιμασίες
Τοποθέτηση κάτω συσκευής
Για να τοποθετήσετε την κάτω συσκευή
για την ανωδομή Combi Duo,
συναρμολογήστε τη συσκευή πάνω σε μια
κάτω βάση με πόδια, ρόδες διεύθυνσης ή
πάνω σε ένα συγκρότημα
χωροστάθμισης.
Βεβαιωθείτε ότι η απόσταση Χ από τον
σωλήνα εξάτμισης της συσκευής Combi-
Duo είναι τουλάχιστον 10 mm [3/8
ίντσες] από τον τοίχο.
X
Εάν έχει εγκατασταθεί στήριγμα για τον
σωλήνα εξάτμισης, αυτή έχει
πραγματοποιηθεί στο ίδιο επίπεδο με την
επιφάνεια του τοίχου.
Για την τοποθέτηση της συσκευής στην
κάτω βάση λάβετε υπόψη την περιγραφή
στις οδηγίες εγκατάστασης της συσκευής.
Ευθυγράμμιση συσκευής
Ευθυγράμμιση κάτω βάσης:
n
Τοποθετήστε τη συσκευή και ελέγξτε
την ευθυγράμμιση με ένα αλφάδι
στον θάλαμο μαγειρέματος. Εφόσον
απαιτείται, ευθυγραμμίστε
συμμετρικά τις ρόδες διεύθυνσης ή τα
πόδια, έτσι ώστε η συσκευή να
στέκεται καλά.
Ευθυγράμμιση συγκροτήματος
n
χωροστάθμισης: Ευθυγραμμίστε το
συγκρότημα χωροστάθμισης και
ελέγξτε την ευθυγράμμιση με ένα
αλφάδι, προτού τοποθετήστε την
κάτω συσκευή πάνω στο συγκρότημα
ευθυγράμμισης.
80.51.370_iCombiPro-iCombiClassic_CD-E_IM_EU-west
5 Εγκατάσταση
Αποσυναρμολόγηση καλύμματος
εξαερισμού
ΚΙΝΔΥΝΟΣ
Υψηλές τάσης κατά τη σύνδεση στο
ηλεκτρικό δίκτυο
Θανάσιμος κίνδυνος στις εργασίες με
υψηλή τάση.
Αποσυνδέστε τη σύνδεση παροχής
n
ενέργειας.
Βεβαιωθείτε ότι η συσκευή δεν
n
τροφοδοτείται με ηλεκτρική τάση.
a
Η συσκευή είναι απενεργοποιημένη
και εκτός τάσης.
a
Ο χώρος ηλεκτρολογικού εξοπλισμού
είναι ανοικτός.
1. Τραβήξτε το χιτώνιο εξισορρόπησης
αερισμού (πράσινο περίβλημα, 1)
προς τα κάτω [
2. Τραβήξτε προσεκτικά τον μαύρο
σωλήνα αερισμού (2) προς τα κάτω
[ εικόνα 02].
3. Αποσυναρμολογήστε το κάλυμμα
εξαερισμού (3). Για τον σκοπό αυτό,
ανοίξτε τα ρύγχη της λαμαρίνας και
αφαιρέστε το κάλυμμα προς τα επάνω
[ εικόνα 02].
>>
Το κάλυμμα εξαερισμού
αποσυναρμολογήθηκε με επιτυχία.
>>
Ο σωλήνας αερισμού και το χιτώνιο
εξισορρόπησης του συστήματος
αερισμού επαναφέρονται στην αρχική
τους θέση με την αντίστροφη σειρά.
>>
Μπορείτε να κλείσετε ξανά τον χώρο
του ηλεκτρολογικού εξοπλισμού.
ελληνικά
εικόνα 02].
