Aufbau und Wirkungsweise
5.3.2 Reglerbaustein Typ 3434
Die Reglerbausteine haben einen nach dem
Kraftkompensationsverfahren arbeitenden
Vergleicher in Dosenform.
Der Proportionalbeiwert Kp ist im Bereich
von 1 bis 25 an einer Drossel einstellbar.
PI-Reglerbaustein Typ 3434-2 (Bild 8)
Regelgröße x und Sollwert w gelangen als
pneumatische Überdrücke zwischen 0,2 bis
1 bar oder 3 bis 15 psi über die Wende-
platte A in die Membrankammern (R1 und
R2). Wird x größer als w, senkt sich der
Kraftschalter (23) und öffnet den Kegel.
Zuluft strömt in die Membrankammer R2 und
der ausgesteuerte Stelldruck y
Dieser gelangt über die Tn-Drossel (10) in
das Volumen des 1:1-Verstärkers (24), des-
sen Ausgangsdruck auf die Membrankam-
mer R1 zurückgeführt wird.
Die Wirkung der Drücke in den Membran-
kammern R1 und R2 hebt sich auf.
24
R
w
Z
y
A
S
x

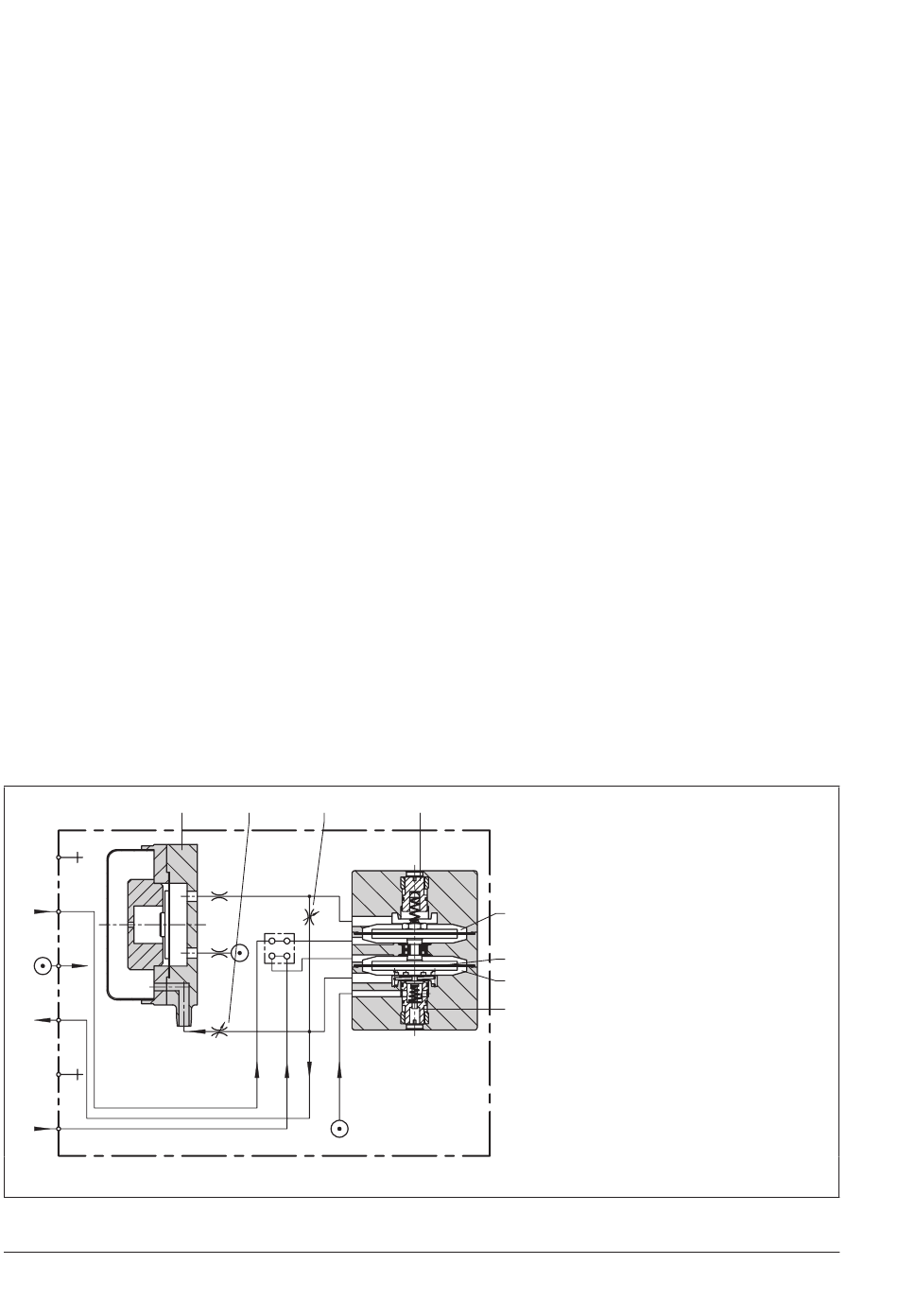

Bild 8: Reglerbaustein Typ 3434-2
20
steigt.
A
10 9
K
A
p
T
n
Die Lage des Kraftschalters ändert sich so
lange, bis der Reglerstelldruck einen Wert
annimmt, welcher der Regelgröße x und
dem eingestellten Proportionalbeiwert Kp zu-
geordnet ist, d. h. bis die Regelabweichung
beseitigt ist.
Der Proportionalbeiwert Kp wird an der
Drossel (9) und die Nachstellzeit Tn an der
Drossel (10) eingestellt.
Der Nullpunkteinsteller (8) dient zur Justie-
rung des Geräts.
Die Wendeplatte A bestimmt die Wirkrich-
tung des Reglers. Durch Umlegen der Platte
wird die Wirkrichtung umgestellt. Vgl. dazu
Kap. 3.1.1.
P-Reglerbaustein Typ 3434-1
Der Aufbau und die Wirkungsweise entspre-
chen weitgehend dem PI-Reglerbaustein
Typ 3434-2. An Stelle der Rückführung mit
Tn-Drossel tritt jedoch eine Feder für einen
festen Arbeitspunkt bei 0,6 bar.
8
8
9
10
21
R1
23
24
21
R2
R1
23
R2
A
Einsteller Nullpunkt
Einsteller Kp
Einsteller Tn
Membranen
Kraftschalter
Verstärker
Membrankammer 1
Membrankammer 2
Wendeplatte Wirkrichtung
EB 7030
