Externe Laserabschaltung
Diese Funktion bieten die Sensoren der Reihe scanCONTROL 26xx-x/SI und 29xx-x/SI.
Verwenden Sie einen seriellen Schlüsselschalter im Steuerkreis der Laserab-
schaltung.
Details für die Beschaltung finden Sie in der Betriebsanleitung, Kap. 5.2.6.

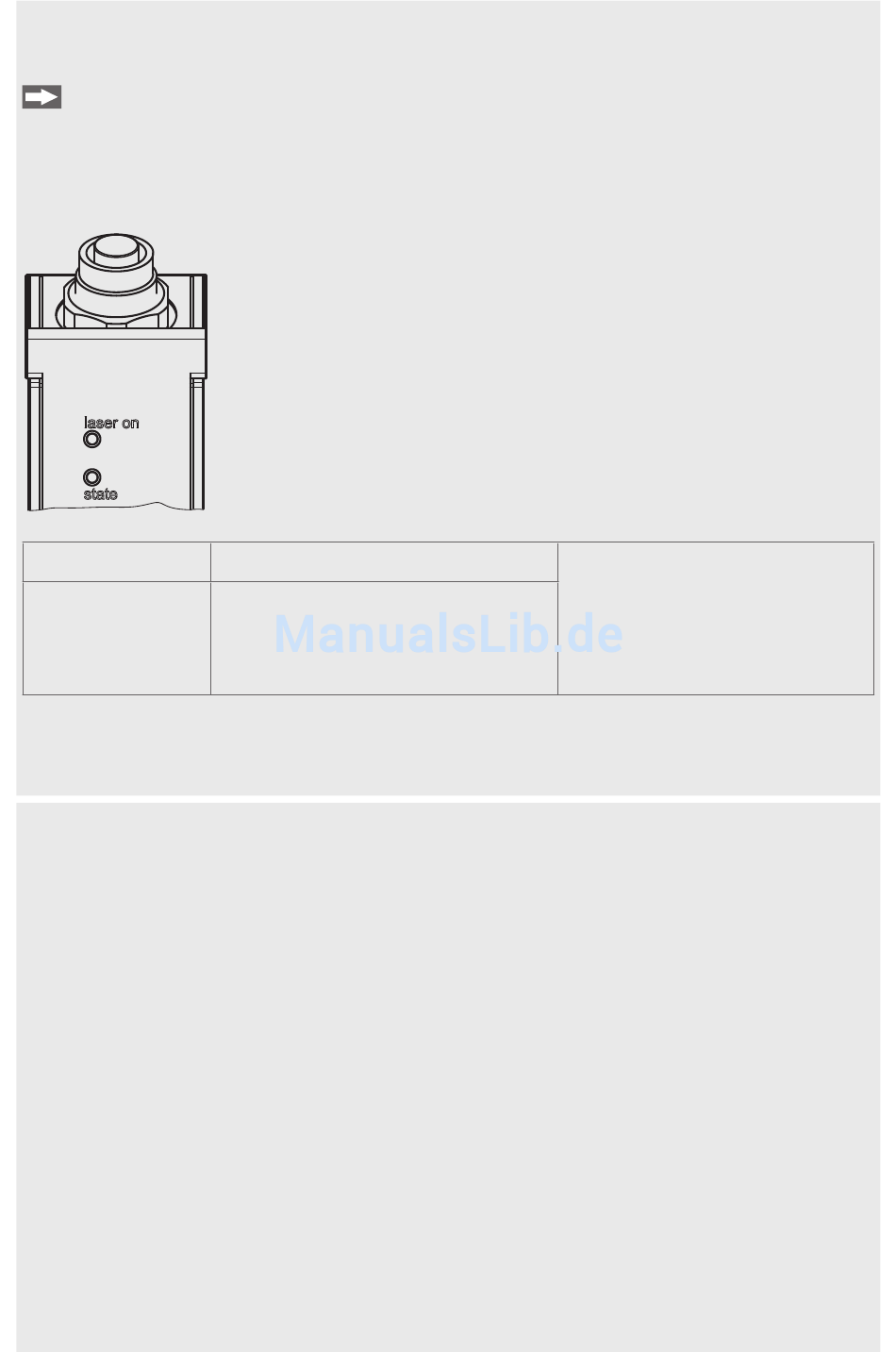

LED-Anzeigen
LED „laser on"
LED „state":
Zweifarbige LED
(rot / grün)
Die „state"-LED zeigt verschiedene Fehlerzustände durch Blinken an. Wenn einige
Sekunden lang kein Blinken erfolgt, ist kein Fehler aufgetreten. Die Bedeutung der
Blink-Codes im Fehlerfall entnehmen Sie bitte der Betriebsanleitung, Kap. 11.
7.
Systemvoraussetzungen scanCONTROL Configuration
Tools
Folgende Mindest-Systemvoraussetzungen sind notwendig:
- Windows 7 (32 Bit und 64 Bit), Windows 8 oder 8.1 (32 Bit und 64 Bit), Windows 10
(32 Bit und 64 Bit)
- 1-GHz-Prozessor (32 bit und 64 bit) oder höher / 1 GB RAM
- Bildschirm-Auflösung: 1024x768
Grün: Laser an
Grün: Messen
Grün Blinken: Datenübertragung
Rot Blinken: Fehlercode
Bemerkung: Die LED „state"
blinkt grün, lange während ei-
ner aktiven Datenübertragung
und kurz für Steuerungszu-
griffe.
